В современном проектировании конструкций является эффективное взаимодействие между CAD и программным обеспечением для расчета конструкций для обеспечения точности и эффективности результатов. Поэтому при проектировании зданий и сооружений часто используются отдельные модели для CAD и расчёта конструкций. Однако использование отдельных моделей может привести к ошибкам при передаче данных и дублированию усилий.
В Dlubal Software мы понимаем необходимость взаимодействия между различными программными платформами, а также тот факт, что при таком сотрудничестве могут возникать затруднения. Для решения этих задач мы предлагаем множество интерфейсов, облегчающих обмен данными с популярными отраслевыми программами, такими как Tekla Structures. Прямая интеграция между RFEM 6 и Tekla Structures позволяет избежать потенциальных проблем при передаче данных за счёт бесшовной связи CAD и расчёта конструкций. Это исключает риск несоответствия между моделями и экономит время, обеспечивая согласование процесса расчёта и проектирования.
С помощью этого интерфейса можно эффективно управлять потоком данных между программой Tekla и RFEM, совершенствуя процесс проектирования и оптимизируя совместную работу на каждом этапе. В этой статье мы ознакомим с интерфейсом и резюмируем параметры импорта и экспорта, а также возможные рабочие процессы.
Экспорт из программы Tekla Structures в RFEM 6
Интерфейс Dlubal-Tekla предоставляет несколько вариантов экспорта, с помощью которых можно перенести данные из программы Tekla Structures в RFEM 6. Эти параметры обеспечивают гибкость в зависимости от того, работаете ли вы со всей моделью или только с ее частью. Вот основные функции, доступные для экспорта (рисунок 1):
1. Физическая модель
При экспорте физической модели из программы Tekla в RFEM 6 геометрия стержней в виде тела передается без учета их осевого положения. Эта функция полезна, когда вы хотите визуализировать элементы конструкции в RFEM, не требуя точного выравнивания осей для расчета.
2. Аналитическая модель
Аналитическая модель может быть экспортирована, которая включает в себя осевые линии балок, колонн и других элементов конструкции. Эта модель используется в программе RFEM 6 для расчёта конструкций, в котором сохраняются геометрия, опоры и свойства материала, что обеспечивает точное отображение аналитических данных.
3. Экспорт загружений
Данная функция позволяет экспортировать группы нагрузок Tekla как загружения из Tekla Structures в RFEM 6. Различные типы нагрузок программы Tekla передаются следующим образом: Сосредоточенная нагрузка в качестве нагрузки на узел, нагрузка на линию в качестве нагрузки на стержень и нагрузка на площадь в качестве нагрузки на поверхность. Экспортируя эти нагрузки, вы обеспечиваете точное отображение условий нагружения из Tekla в RFEM для расчёта конструкций и проектирования, сохраняя согласованность моделей в обеих программах.
4. Экспорт жёстких связей
Эта функция позволяет экспортировать жесткие связи, заданные в модели Tekla, в RFEM 6. Жесткие связи важны при моделировании сложных взаимодействий между элементами, которые не связаны напрямую, но должны работать как единое целое в расчете.
5. Создать уникальный профиль для каждого блока стержней
По умолчанию RFEM 6 группирует идентичные сечения в один профиль. Включение этой опции создает уникальное сечение для каждого стержня, даже если они имеют одинаковую геометрию. Это особенно полезно, когда стержни с одинаковым сечением требуют различных расчётных параметров или обработки в модели.
6. Установите ось Z вверх
В программе Tekla обычно является глобальной вертикальной осью ось Y, в то время как в программе RFEM 6 для вертикального выравнивания используется ось Z. При данной настройке ось Z в программе RFEM будет направлена вверх, благодаря чему обеспечивается согласованное направление моделей в обеих программных платформах.
7. Перезаписать актуальную модель
При экспорте в RFEM 6 вы можете перезаписать существующую модель в RFEM. Данный вариант позволяет заменить текущую модель на новую модель от Tekla, но не обновляет существующую модель с учетом новых расчетных изменений. Это полезно, когда вы хотите полностью заменить модель в RFEM, например, при начале нового расчета.
Импорт из RFEM 6 в Tekla Structures

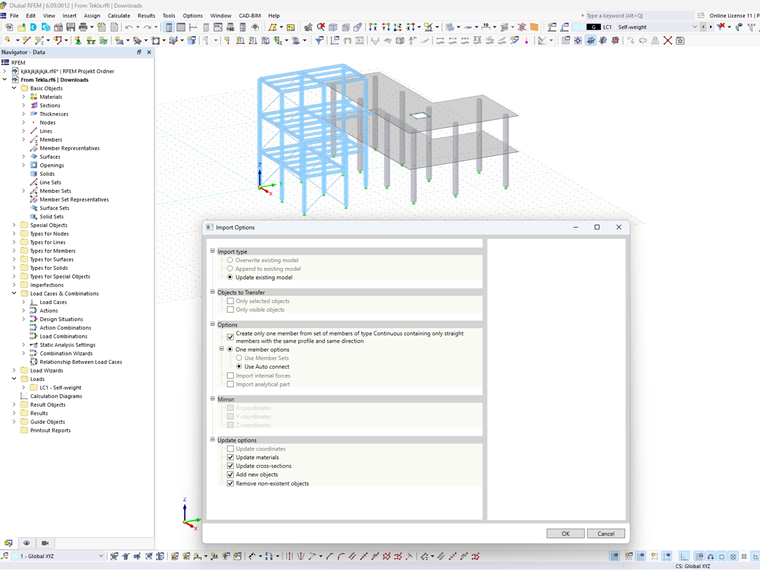

Интерфейс между двумя программами затем предлагает различные возможности импорта из RFEM 6 в Tekla Structures (рисунок 2), что позволяет вернуть обновленную или измененную модель обратно на этап детализации.
Вот основные характеристики параметров импорта:
1. Тип импорта
При импорте из RFEM 6 в Tekla Structures можно выбрать способ обработки модели:
- Переписать: модель Tekla полностью заменяется моделью RFEM.
- Добавить: Новые элементы из RFEM добавляются в существующую модель Tekla.
- Обновление : Существующие элементы в Tekla были обновлены с учетом последних изменений из RFEM (например, изменения сечений или обновления материалов).
2. Объекты для переноса
Функция Объекты для переноса позволяет импортировать отдельные элементы из программы RFEM 6 в Tekla Structures. Вы можете импортировать:
- Выбранные объекты: импортируйте только те объекты, которые вы специально выбрали в RFEM, что дает вам полный контроль над тем, что передается.
- Видимые объекты: импортируйте только те объекты, которые видны в модели RFEM, что помогает упростить процесс импорта за счет исключения скрытых или ненужных элементов.
Эта функция обеспечивает гибкость в управлении данными, импортированными в программу Tekla, благодаря чему для дальнейшей детализации будут переданы только необходимые элементы.
3. Создать стержень из блока стержней
Данная функция позволяет при импорте из программы RFEM в программу Tekla объединить в один элемент блок стержней типа «Непрерывный», который состоит исключительно из прямых элементов с одинаковым профилем и направлением. Используя данную функцию, можно упростить модель в программе Tekla, сократив несколько непрерывных элементов в один, что упростит управление и работу на этапе детализации.
4. Импорт аналитической части
При импорте данных из программы RFEM в программу Tekla будет создана соответствующая аналитическая модель для физической модели. Данная аналитическая модель будет использована для дальнейшего анализа работы конструкции и ее выполнения.
5. Зеркально
При переписывании или расширении существующей модели функция зеркального отражения позволяет осевое зеркальное отображение элементов, гарантируя, что модель останется симметричной или будет соответствовать требуемой пространственной конфигурации.
6. Возможности обновления
При обновлении существующей модели Tekla можно выбрать следующие параметры обновления:
- Обновить координаты: корректирует положение элементов в соответствии с моделью RFEM.
- Обновить материалы: отражает любые изменения свойств материалов, сделанные в RFEM.
- Обновить сечения: изменяет сечения стержней в соответствии с моделью RFEM.
- Добавить новые объекты: включение новых элементов, которые были добавлены в RFEM.
- Удалить несуществующие объекты: Удаляет из программы Tekla элементы, которые больше не существуют в модели RFEM.
Возможные рабочие процессы
Интеграция программы Tekla Structures и RFEM 6 позволяет поддерживать различные рабочие процессы в зависимости от объема проекта и требований к нему. Ниже приведены три возможных рабочего процесса для использования интерфейса Dlubal-Tekla. Эти три рабочих процесса обеспечивают гибкость в применении моделей Tekla и RFEM на протяжении всего процесса проектирования, обеспечивая соблюдение правильного баланса между расчётом конструкций и детальным проектированием. Выбрав соответствующий рабочий процесс, вы можете оптимизировать совместную работу и упростить процесс проектирования вашего объекта.

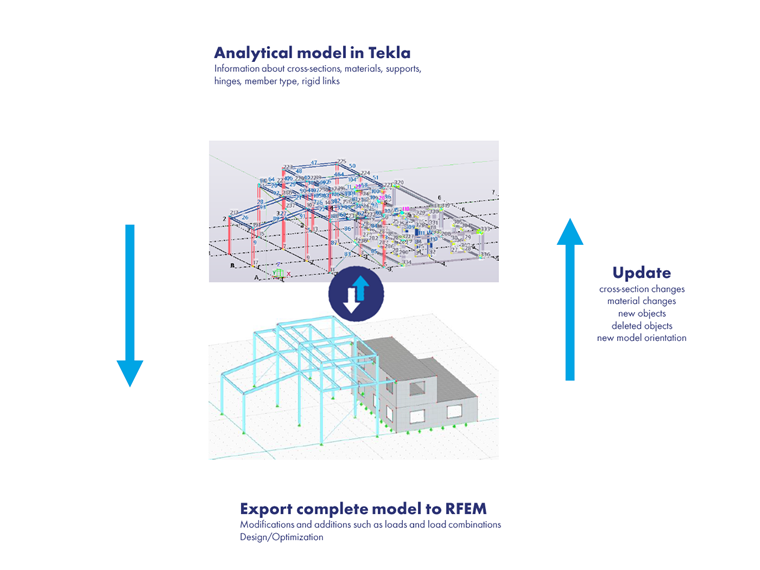

1. Рабочий процесс полной модели
Шаг 1: Аналитическая модель в Tekla
- Сначала создайте в Tekla Structures аналитическую модель, включая сечения, материалы, опоры, шарниры и жесткие связи.
Шаг 2: Экспорт полной модели в программу RFEM
- Готовую модель можно экспортировать в программу RFEM, где она может быть использована для дополнительных изменений (например, для приложения нагрузок или определения сочетаний нагрузок).
- Выполняйте расчеты и оптимизацию конструкций в RFEM.
Шаг 3: Обновить и экспортировать обратно в Tekla
- После расчета обновите Tekla с учетом изменений, сделанных в RFEM, таких как изменение сечения, обновление материала и/или добавление/удаление объектов.
Вариант использования: лучше всего подходит для проектов, требующих комплексного расчета конструкций по всей модели, со смежным обменом данными для уточнения как CAD, так и расчетной модели.

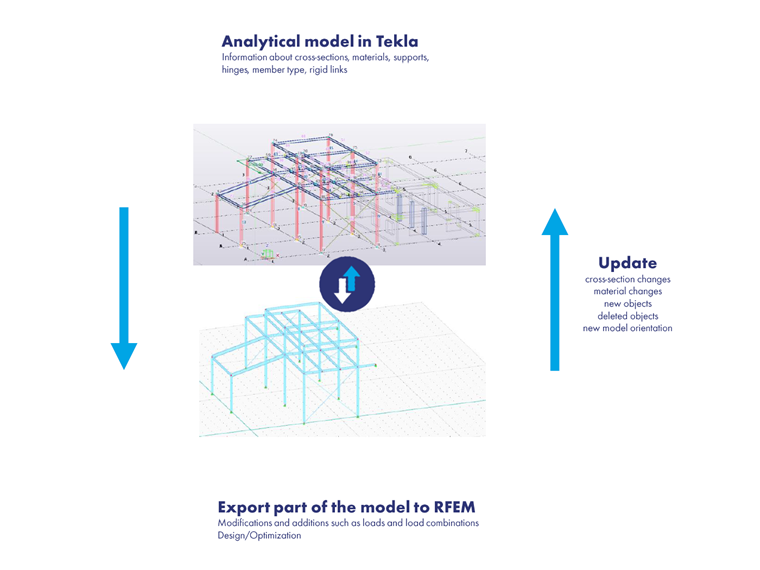

2. Рабочий процесс частичной модели
Шаг 1: Аналитическая модель в Tekla
- Как и в случае с полной моделью, начнем с задания аналитической модели в программе Tekla.
Шаг 2: Экспорт части модели в программу RFEM
- Экспортируйте только часть модели (например, определенное сечение) в программу RFEM.
- Теперь измените в программе RFEM данную часть модели (нагрузки или сочетания нагрузок) и выполните расчет конструкций.
Шаг 3: Обновить и экспортировать обратно в Tekla
- После завершения расчетов в программе RFEM, обновите в программе Tekla изменения, характерные для соответствующей части модели (например, обновленные сечения или новые объекты).
Случай использования: идеально подходит для сосредоточения внимания на отдельных конструктивных компонентах или сечениях, которые требуют более детального расчета, без повторного анализа всей модели.

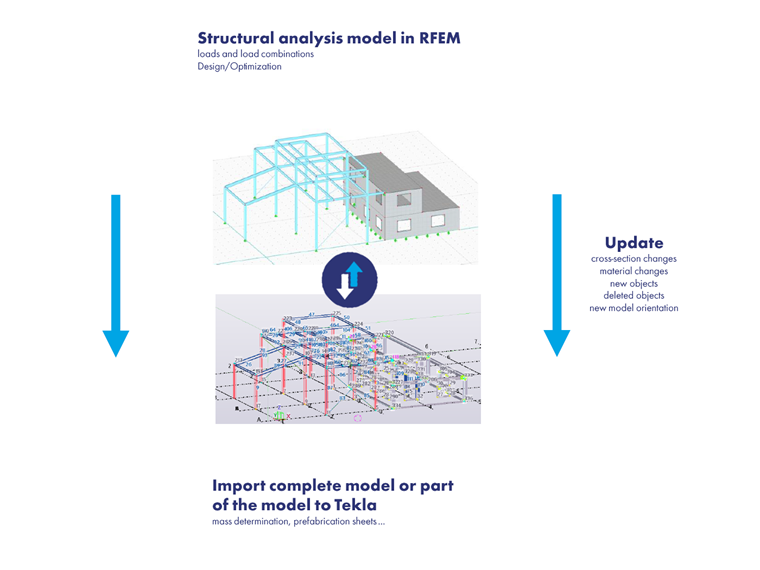

3. Расчетная модель конструкции в рабочем процессе RFEM
Шаг 1: Расчетная модель в программе RFEM
- Выполняйте расчёты конструкций в RFEM, включая определение нагрузок, сочетаний нагрузок и оптимизацию расчёта.
Шаг 2: Обновление
- При необходимости обновите модель в RFEM на основе результатов последнего расчета.
Шаг 3: Импорт полной или частичной модели в программу Tekla
- Импортируйте обновленную модель (полную или частичную) в программу Tekla для дальнейшей детализации, определения массы и сборки.
Случаи использования: лучше всего подходит для тех случаев, когда расчеты полностью выполняются в программе RFEM, а Tekla используется для детализации, сборных конструкций и строительной документации после завершения расчета.
Заключительные слова
Интеграция программы Tekla Structures и RFEM 6 посредством интерфейса Dlubal-Tekla значительно повышает эффективность и точность проектирования конструкций. Прямая связь упрощает процесс расчета, поскольку исключает избыточную работу и минимизирует риск ошибок, вызванных передачей данных между независимыми моделями. Независимо от того, работаете ли вы с полной моделью или отдельными разрезами, вы можете положиться на беспрепятственный обмен данными, чтобы привести CAD модели в соответствие с расчётной моделью и обеспечить беспрепятственный рабочий процесс от концептуального проекта до строительной документации.
Разнообразие вариантов экспорта и импорта в сочетании с гибкостью различных рабочих процессов позволяет вам адаптировать подход к потребностям каждого проекта. С помощью этих инструментов вы можете легко управлять сложными проектами, оптимизировать конструкции и снизить риск дорогостоящих ошибок, экономя при этом время и силы.
