We współczesnym projektowaniu konstrukcyjnym, efektywna współpraca pomiędzy CAD i oprogramowaniem do analizy statyczno-wytrzymałościowej ma kluczowe znaczenie dla zapewnienia dokładności i wydajności. Dlatego podczas planowania budynków i urządzeń często stosuje się osobne modele do analizy CAD i analizy statyczno-wytrzymałościowej. Zastosowanie osobnych modeli może jednak prowadzić do błędów w przesyłaniu danych i powielania wysiłków.
W Dlubal Software rozumiemy potrzebę współpracy między różnymi platformami oprogramowania, a także fakt, że mogą pojawić się problemy. Aby sprostać tym wyzwaniom, oferujemy liczne interfejsy ułatwiające wymianę danych z popularnym oprogramowaniem branżowym, takim jak Tekla Structures. Bezpośrednia integracja między RFEM 6 i Tekla Structures pozwala uniknąć potencjalnych problemów z transferem danych dzięki płynnemu połączeniu programów CAD z analizą statyczno-wytrzymałościową. Eliminuje to ryzyko niezgodności między modelami i oszczędza czas, zapewniając, że zarówno procesy projektowania, jak i analizy są zgodne.
Za pomocą tego interfejsu można efektywnie zarządzać przepływem danych między Tekla i RFEM, usprawniając proces projektowania i optymalizując współpracę na każdym etapie. W tym artykule przedstawiono wprowadzenie do interfejsu poprzez podsumowanie opcji importu i eksportu oraz możliwych przepływów pracy.
Eksport z Tekla Structures do RFEM 6
Interfejs Dlubal-Tekla oferuje kilka opcji eksportu, które umożliwiają przesyłanie danych z Tekla Structures do RFEM 6. Opcje te zapewniają elastyczność w zależności od tego, czy pracujemy z całym modelem, czy tylko z jego częścią. Oto najważniejsze funkcje dostępne do eksportu (Zdjęcie 1):
1. Model fizyczny
Podczas eksportu modelu fizycznego z Tekla do RFEM 6, geometria bryłowa prętów jest przenoszona bez uwzględnienia ich położenia osiowego. Opcja ta jest przydatna w przypadku wizualizacji elementów konstrukcyjnych w programie RFEM bez dokładnego wyrównania osiowego.
Drugi Model analityczny
Można wyeksportować model analityczny, który obejmuje osie belek, słupów i innych elementów konstrukcyjnych. Model ten jest wykorzystywany w programie RFEM 6 do analizy statyczno-wytrzymałościowej, gdzie zachowywana jest geometria, podpory i właściwości materiału, co zapewnia dokładne odzwierciedlenie danych analitycznych.
3. Eksportuj przypadki obciążeń
Ta opcja umożliwia eksportowanie grup obciążeń Tekla jako przypadków obciążeń z Tekla Structures do programu RFEM 6. Różne typy obciążeń stosowane przez Tekla są przedstawione w następujący sposób: Obciążenie punktowe jako obciążenie węzłowe, obciążenie liniowe jako obciążenie prętowe oraz obciążenie powierzchniowe jako obciążenie powierzchniowe. Eksportując te obciążenia, masz pewność, że dokładne warunki obciążenia z Tekla zostaną dokładnie odzwierciedlone w programie RFEM do analizy statyczno-wytrzymałościowej i obliczeń, z zachowaniem spójności między modelami w obu programach.
4. Eksportuj połączenia sztywne
Funkcja ta umożliwia eksport połączeń sztywnych zdefiniowanych w modelu Tekla do programu RFEM 6. Połączenia sztywne są ważne podczas modelowania złożonych interakcji między elementami, które nie są bezpośrednio połączone, ale w analizie muszą zachowywać się jak jeden element.
5. Utwórz unikalny profil dla każdego zbioru prętów
Program RFEM 6 domyślnie grupuje identyczne przekroje w jeden profil. Włączenie tej opcji powoduje utworzenie unikalnego przekroju dla każdego pręta, nawet jeśli pręty mają tę samą geometrię. Jest to szczególnie przydatne w sytuacji, gdy pręty o tym samym przekroju wymagają w modelu różnych parametrów obliczeniowych lub innego sposobu traktowania.
6. Ustawić oś Z w górę
W Tekla globalną osią pionową jest zazwyczaj oś Y, podczas gdy w programie RFEM 6 do wyrównania w pionie wykorzystuje się oś Z. Przy tym ustawieniu oś Z w programie RFEM jest skierowana w górę, co zapewnia spójną orientację modeli na obu platformach.
7. Nadpisz bieżący model
Podczas eksportu do programu RFEM 6 można nadpisać istniejący model w programie RFEM. Ta opcja umożliwia zastąpienie bieżącego modelu nowym modelem firmy Tekla, ale nie powoduje aktualizacji istniejącego modelu za pomocą nowych zmian w projekcie. Jest to pomocne, gdy chcemy całkowicie zastąpić model w programie RFEM, na przykład po rozpoczęciu nowej analizy.
Import z RFEM 6 do Tekla Structures

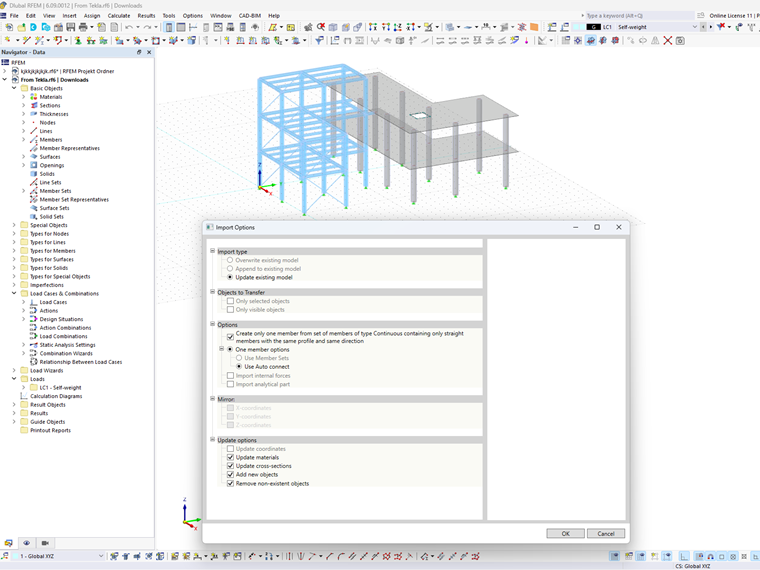

Interfejs między tymi dwoma typami oprogramowania zapewnia również różne opcje importu z RFEM 6 do Tekla Structures (zdjęcie 2), dzięki czemu zaktualizowany lub zmodyfikowany model można przenieść z powrotem do fazy detalowania.
Oto najważniejsze funkcje opcji importu:
1. Typ importu
Podczas importu z programu RFEM 6 do Tekla Structures, można wybrać sposób postępowania z modelem:
- Nadpisz: model Tekla zostanie całkowicie zastąpiony modelem RFEM.
- Dołącz: Do istniejącego modelu Tekla zostają dodane nowe elementy z programu RFEM.
- Aktualizacja : Istniejące elementy w Tekla są aktualizowane o najnowsze zmiany z programu RFEM (np. zmiany w przekrojach, aktualizacje materiałów).
Drugi Obiekty do przeniesienia
Opcja Obiekty do przeniesienia umożliwia importowanie określonych elementów z programu RFEM 6 do Tekla Structures. Można wybrać opcję importu:
- Wybrane obiekty: Importuj tylko te obiekty, które zostały wybrane w programie RFEM, co zapewnia pełną kontrolę nad transferem.
- Widoczne obiekty: Importuj tylko te obiekty, które są widoczne w modelu programu RFEM, co pomaga uprościć proces importu dzięki wykluczeniu elementów ukrytych lub nieistotnych.
Ta opcja zapewnia elastyczność w zarządzaniu danymi importowanymi do programu Tekla, dzięki czemu tylko niezbędne elementy są przenoszone do dalszego uszczegółowienia.
3. Utwórz jeden pręt ze zbioru prętów
Ta opcja umożliwia połączenie zbioru prętów typu „Ciągły”, które podczas importu z programu RFEM do Tekla składają się wyłącznie z elementów prostych o tym samym profilu i kierunku w jeden element. Korzystając z tej opcji, można uprościć model w Tekla, redukując wiele elementów ciągłych w jeden, co ułatwia zarządzanie i pracę na etapie detalowania.
4. Importuj część analityczną
Podczas importu z programu RFEM do Tekla dla modelu fizycznego zostanie wygenerowany model analityczny. Ten model analityczny służy do dalszej analizy zachowania konstrukcji i obliczeń.
5. Odbicie lustrzane
W przypadku nadpisywania lub rozszerzania istniejącego modelu opcja odbicia lustrzanego umożliwia tworzenie odbicia lustrzanego elementów w kierunku osiowym, dzięki czemu model pozostaje symetryczny lub zachowuje żądaną konfigurację przestrzenną.
6. Opcje aktualizacji
Podczas aktualizacji istniejącego modelu Tekla można wybrać następujące opcje aktualizacji:
- Aktualizuj współrzędne: dostosowuje położenie elementów do modelu w programie RFEM.
- Aktualizuj materiały: odzwierciedla wszelkie zmiany właściwości materiałów wprowadzone w programie RFEM.
- Aktualizuj przekroje: Zmienia przekroje prętów, aby były zgodne z modelem w RFEM.
- Dodaj nowe obiekty: Uwzględnia nowe elementy dodane w programie RFEM.
- Usuń nieistniejące obiekty: Usuwa elementy z Tekla, które nie istnieją już w modelu RFEM.
Możliwe przepływy pracy
Integracja między Tekla Structures i RFEM 6 obsługuje szereg przepływów pracy, w zależności od zakresu projektu i wymagań. Poniżej znajdują się trzy możliwe przepływy pracy przy użyciu interfejsu Dlubal-Tekla. Te trzy przepływy pracy zapewniają elastyczność w sposobie wykorzystania modeli Tekla i RFEM w trakcie procesu obliczeniowego, zapewniając równowagę między analizą statyczno-wytrzymałościową a obliczeniami szczegółowymi. Wybierając odpowiedni przepływ pracy, można zoptymalizować współpracę i uprościć proces projektowania.
1. Pełny przepływ pracy
Krok 1: Model analityczny w Tekla
- Zacznij od utworzenia modelu analitycznego w Tekla Structures ze szczegółami, takimi jak przekroje, materiały, podpory, przeguby i połączenia sztywne.
Krok 2: Eksportuj kompletny model do RFEM
- Eksportuje kompletny model do programu RFEM, gdzie można wprowadzić dodatkowe zmiany (np. przyłożyć obciążenia, zdefiniować kombinacje obciążeń).
- Przeprowadź analizę statyczno-wytrzymałościową i obliczenia w programie RFEM.
Krok 3: Aktualizacja i eksport do Tekla
- Po zakończeniu analizy, zaktualizuj Tekla o zmiany wprowadzone w RFEM, takie jak modyfikacje przekroju, aktualizacje materiałów i/lub dodanie/usunięcie obiektów.
Zastosowanie: Najlepiej nadaje się do projektów wymagających kompleksowej analizy statyczno-wytrzymałościowej całego modelu, z wymianą danych w celu udoskonalenia zarówno modeli CAD, jak i analitycznych.

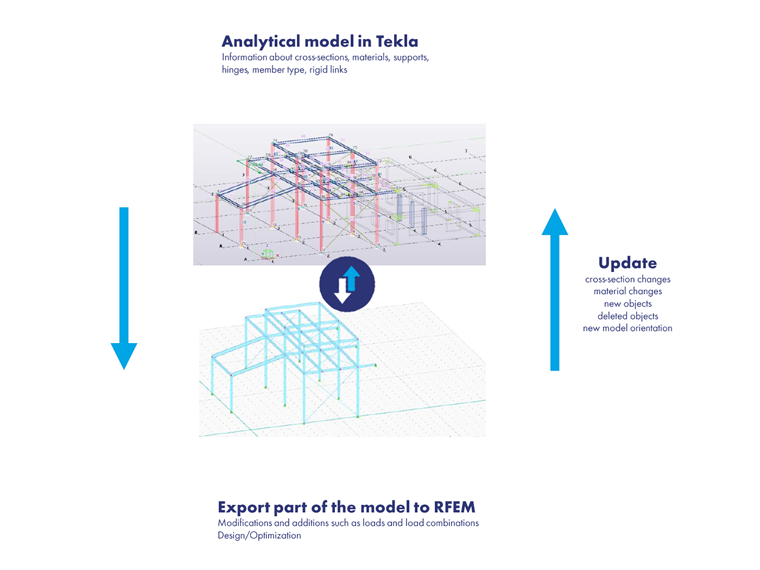

2. Częściowy przepływ pracy
Krok 1: Model analityczny w Tekla
- Podobnie jak w przypadku przepływu pracy z pełnym modelem, należy rozpocząć od zdefiniowania modelu analitycznego w Tekla.
Krok 2: Eksport części modelu do RFEM
- Eksportuje tylko część modelu (np. określony przekrój) do programu RFEM.
- W programie RFEM zmodyfikuj tę część modelu (obciążenia, kombinacje obciążeń) i przeprowadź analizę konstrukcyjną.
Krok 3: Aktualizacja i eksport do Tekla
- Po zakończeniu obliczeń w programie RFEM, zaktualizuj Tekla o zmiany specyficzne dla danej części modelu (np. zaktualizowane przekroje lub nowe obiekty).
Przypadek zastosowania: idealny, jeśli chodzi o skupienie się na określonych elementach konstrukcyjnych lub przekrojach, które wymagają bardziej szczegółowej analizy, bez ponownej analizy całego modelu.
3. Model do analizy statyczno-wytrzymałościowej w RFEM Workflow
Krok 1: Model analityczny w RFEM
- Przeprowadzanie analizy statyczno-wytrzymałościowej w programie RFEM, w tym definiowanie obciążeń, kombinacji obciążeń i optymalizacji obliczeń.
Krok 2: Aktualizuj
- W razie potrzeby aktualizuj model w programie RFEM na podstawie najnowszych wyników analizy.
Krok 3: Importuj cały lub częściowy model do Tekla
- Zaimportować zaktualizowany model (kompletny lub częściowy) do Tekla w celu uszczegółowienia, zdefiniowania masy i prefabrykacji.
Przypadek użycia: Najlepszy w przypadkach, gdy analiza jest przeprowadzana w całości w RFEM, a Tekla jest używana do uszczegóławiania, prefabrykacji i dokumentacji budowlanej po zakończeniu analizy.
Zakończenie
Integracja między Tekla Structures i RFEM 6 za pośrednictwem interfejsu Dlubal-Tekla znacznie zwiększa wydajność i dokładność obliczeń konstrukcyjnych. To bezpośrednie połączenie usprawnia proces projektowania, eliminując potrzebę zbędnej pracy i minimalizując ryzyko błędów spowodowanych transferem danych między niezależnymi modelami. Niezależnie od tego, czy'pracujesz z pełnym modelem, czy z określonymi przekrojami, wymiana danych między modelami CAD i modelami do analizy statyczno-wytrzymałościowej zapewni płynność pracy od projektu koncepcyjnego do dokumentacji konstrukcyjnej.
Różnorodność opcji eksportu i importu w połączeniu z elastycznością różnych przepływów pracy umożliwia dostosowanie podejścia do potrzeb każdego projektu. Dzięki tym narzędziom można bez obaw zarządzać złożonymi projektami, optymalizować konstrukcje i zmniejszać ryzyko kosztownych błędów, jednocześnie oszczędzając czas i wysiłek.
