Dans le calcul de structure moderne, une collaboration efficace entre les logiciels de CAO et de calcul de structure est cruciale pour garantir précision et efficacité. Par conséquent, lors de la planification de bâtiments et d’installations, il est courant d’utiliser des modèles distincts pour la CAO et le calcul de structure. Cependant, l’utilisation de modèles distincts peut entraîner des erreurs dans le transfert des données et des efforts doubles.
Chez Dlubal Software, nous avons compris la nécessité de faire coopérer des plateformes logicielles différentes, ainsi que les problèmes qui peuvent survenir dans le cadre de cette collaboration. Pour relever ces défis, nous proposons de nombreuses interfaces qui facilitent l’échange de données avec des logiciels tels que Tekla Structures. L’intégration directe entre RFEM 6 et Tekla Structures évite les problèmes potentiels de transfert de données en combinant de manière transparente la CAO et le calcul de structure. Cela supprime les risques d’incohérences entre les modèles et permet de gagner du temps, ce qui permet d’assurer que les processus de conception et d’analyse sont alignés.
Cette interface vous permet de gérer efficacement le flux de données entre Tekla et RFEM, ce qui facilite le processus de vérification et optimise la collaboration à chaque étape. Cet article présente l’interface en résumé des options d’import et d’export ainsi que les flux de travail possibles.
Exportation depuis Tekla Structures vers RFEM 6
L’interface Dlubal-Tekla offre plusieurs options d’exportation qui vous permettent de transférer des données depuis Tekla Structures vers RFEM 6. Ces options offrent une certaine flexibilité selon que vous travaillez sur le modèle complet ou partiel. Voici les principales fonctionnalités disponibles pour l’exportation (Figure 1) :
1. Modèle physique
Lors de l’exportation du modèle physique de Tekla vers RFEM 6, la géométrie de solide des barres est transférée sans considérer leurs positions axiales. Cette option est utile si vous souhaitez visualiser les éléments structuraux dans RFEM sans avoir besoin d’un alignement axial précis pour l’analyse.
2. Modèle analytique
Le modèle analytique peut être exporté, ce qui inclut les lignes centrales des poutres, poteaux et d’autres éléments structuraux. Ce modèle est utilisé dans RFEM 6 pour le calcul de structure, où la géométrie, les appuis et les propriétés des matériaux sont conservés, garantissant ainsi que les données analytiques sont lues avec précision.
3. Exporter les cas de charge
Cette option vous permet d’exporter des groupes de charges Tekla sous forme de cas de charge depuis Tekla Structures vers RFEM 6. Les différents types de charge de Tekla sont transférés comme suit : Charge surfacique comme charge nodale, charge linéique comme charge de barre et charge surfacique comme charge surfacique. En exportant ces charges, vous vous assurez que les conditions de charge exactes de Tekla sont représentées avec précision dans RFEM pour le calcul de structure et que les modèles soient cohérents entre les deux logiciels.
4. Exporter les liaisons rigides
Cette fonction permet d’exporter les liaisons rigides définies dans le modèle Tekla vers RFEM 6. Les liaisons rigides sont importantes lors de la modélisation des interactions complexes entre des éléments qui ne sont pas directement connectés, mais qui doivent se comportent comme une unité dans l’analyse.
5. Créer un profil unique pour chaque ensemble de barres
Par défaut, RFEM 6 regroupe les sections identiques dans un seul profil. L’activation de cette option crée une section unique pour chaque barre, même si elles partagent la même géométrie. Cette option est particulièrement utile lorsque des barres de même section nécessitent des paramètres de calcul ou un traitement différents dans le modèle.
6. Définir l’axe Z vers le haut
Dans Tekla, l’axe vertical global est généralement l’axe Y, tandis que RFEM 6 utilise l’axe Z pour l'alignement vertical. Grâce à ce paramètre, l’axe Z de RFEM est aligné vers le haut, de sorte que les modèles des deux plates-formes sont orientés de manière cohérente.
7. Écraser le modèle actuel
Lors de l’exportation vers RFEM 6, vous pouvez choisir d’écraser le modèle existant dans RFEM. Cette option vous permet de remplacer le modèle actuel par le nouveau modèle de Tekla, mais elle ne met pas à jour le modèle existant avec de nouvelles modifications de calcul. Cette fonctionnalité est utile lorsque vous souhaitez remplacer complètement le modèle dans RFEM, par exemple lorsque vous démarrez une nouvelle analyse.
Importation depuis RFEM 6 vers Tekla Structures

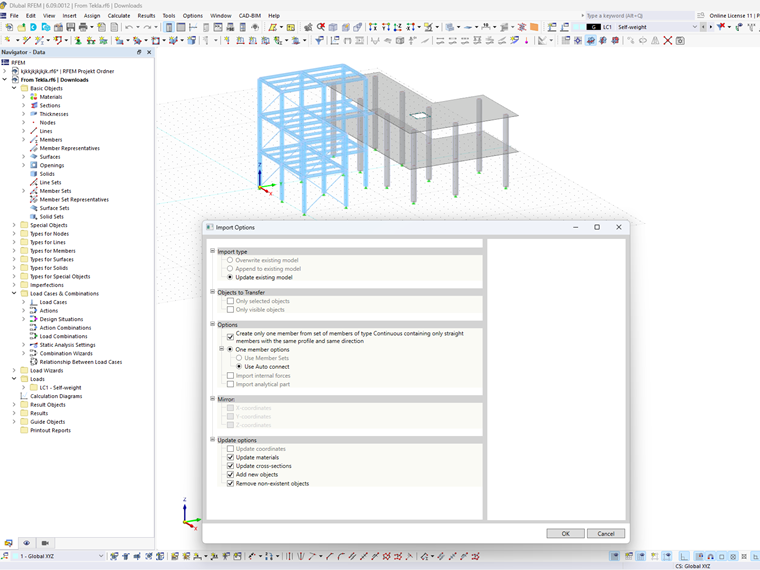

L’interface entre ces deux logiciels offre également différentes options d’importation de RFEM 6 vers Tekla Structures (Figure 2), ce qui vous permet de rapporter le modèle mis à jour ou modifié dans la phase de détail.
Voici les principales fonctionnalités des options d’importation :
1. Type d’import
Lors de l’importation depuis RFEM 6 vers Tekla Structures, vous avez la possibilité de choisir comment le modèle est géré :
- Écrasement : le modèle Tekla est entièrement remplacé par le modèle RFEM.
- Ajouter : les nouveaux éléments de RFEM sont ajoutés au modèle Tekla existant.
- Mettre à jour : Les éléments existants dans Tekla sont mis à jour avec les dernières modifications de RFEM (par exemple, les modifications de section, les mises à jour de matériau).
2. Objets à transférer
L’option Objets à transférer permet d’importer des éléments spécifiques depuis RFEM 6 vers Tekla Structures. Vous avez le choix entre deux options d’importation :
- Objets sélectionnés : Importe uniquement les objets que vous avez spécifiquement sélectionnés dans RFEM, ce qui vous donne un contrôle total sur ce qui est transféré.
- Objets visibles : Importez uniquement les objets visibles dans le modèle RFEM, ce qui simplifie le processus d’importation en excluant les éléments masqués ou non pertinents.
Cette option permet une certaine flexibilité dans la gestion des données importées dans Tekla, ce qui garantit ainsi que seuls les éléments nécessaires sont transférés pour un paramétrage ultérieur.
3. Créer une barre à partir d’un ensemble de barres
Cette option vous permet de combiner un ensemble de barres de type « Continu » composé uniquement d’éléments droits avec le même profil et la même direction en un seul élément lors de l’importation depuis RFEM vers Tekla. Cette option vous permet de simplifier le modèle dans Tekla en réduisant plusieurs éléments continus en un seul, ce qui facilite la gestion et l’utilisation du modèle dans la phase de détail.
4. Importer la pièce analytique
Un modèle analytique sera généré pour le modèle physique lors de l’importation de RFEM vers Tekla. Ce modèle analytique est utilisé plus tard pour l’analyse du comportement et la vérification de la structure.
5. Miroiter
Lors de l’écrasement du modèle ou de l’ajout d’élément au modèle, l’option de miroitage permet de miroiter les éléments axialement afin qu’il reste symétrique ou s’adapte à la configuration 3D souhaitée.
6. Options de mise à jour
Lorsque vous mettre à jour un modèle Tekla existant, vous pouvez choisir les options de mise à jour suivantes :
- Mettre à jour les coordonnées : Ajuste la position des éléments pour correspondre au modèle RFEM.
- Mettre à jour les matériaux : Reflète toutes les modifications apportées aux propriétés de matériau dans RFEM.
- Mettre à jour les sections : Modifie les sections des barres pour qu’elles correspondent au modèle RFEM.
- Ajouter de nouveaux objets : Intègre les nouveaux éléments ajoutés dans RFEM.
- Supprimer les objets non-existants : Supprime les éléments de Tekla qui n’existent plus dans le modèle RFEM.
Flux de travail possibles
L’intégration entre Tekla Structures et RFEM 6 permet d’effectuer un éventail de flux de travail, selon la portée et les exigences du projet. Voici trois flux de travail possibles pour utiliser l’interface Dlubal-Tekla. Ces trois flux de travail offrent une flexibilité dans la manière dont les modèles Tekla et RFEM sont utilisés tout au long du processus de conception, ce qui assure le bon équilibre entre le calcul de structure et la vérification détaillée. En choisissant le flux de travail approprié, vous pouvez optimiser la collaboration et rationaliser le processus de conception de votre projet.

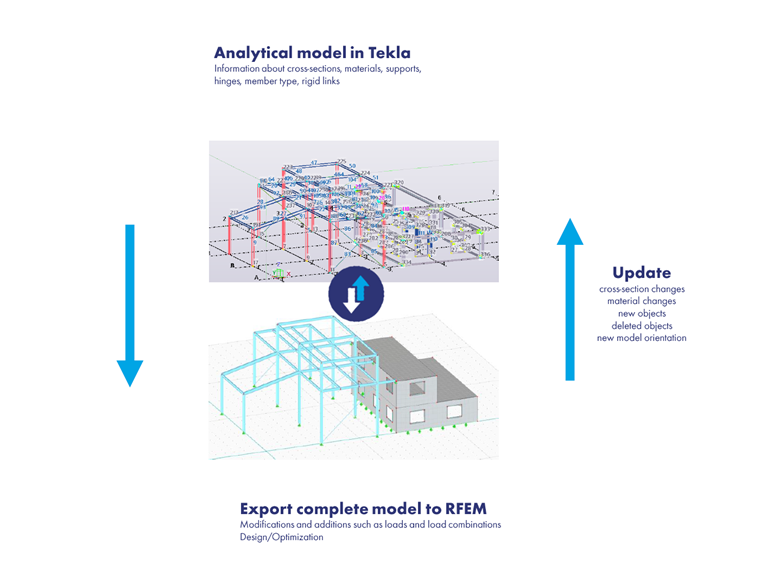

1. Flux de travail du modèle complet
Étape 1 : Modèle analytique dans Tekla
- Commencez par créer le modèle analytique dans Tekla Structures avec des détails tels que les sections, les matériaux, les appuis, les articulations et les liaisons rigides.
Étape 2 : Exporter le modèle complet vers RFEM
- Exportez le modèle complet vers RFEM, où des modifications supplémentaires peuvent être effectuées (par exemple, application de charges, définition de combinaisons de charges).
- Réalisez des calculs de structure et des optimisations de calculs dans RFEM.
Étape 3 : Mise à jour et exportation vers Tekla
- Après l’analyse, mettez Tekla à jour avec les modifications apportées dans RFEM, telles que les modifications de section, les mises à jour de matériau et/ou l’ajout/la suppression d’objets.
Cas d’utilisation : Parfaitement adapté aux projets nécessitant un calcul de structure complet sur l’ensemble d’un modèle, avec un échange de données détaillé afin d’affiner les modèles de CAO et d’analyse.

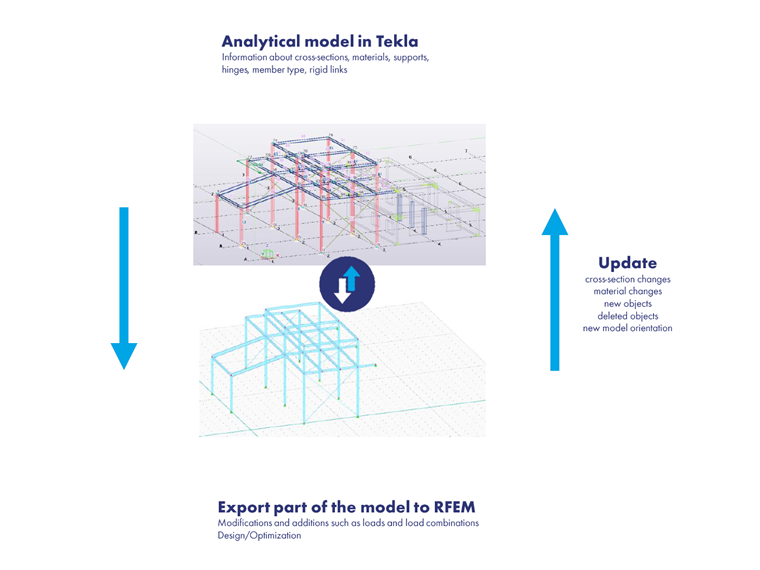

2. Flux de travail du modèle partiel
Étape 1 : Modèle analytique dans Tekla
- Comme pour le flux de travail du modèle entier, commencez par définir le modèle analytique dans Tekla.
Étape 2 : Exporter une partie du modèle vers RFEM
- Exportez uniquement une partie du modèle (une section spécifique, par exemple) vers RFEM.
- Dans RFEM, vous pouvez modifier cette partie du modèle (charges, combinaisons de charges) et effectuer le calcul de structure.
Étape 3 : Mise à jour et exportation vers Tekla
- Après avoir terminé l’analyse de calcul dans RFEM, mettez à jour Tekla avec les modifications spécifiques à la partie affectée du modèle (par exemple, des sections mises à jour ou de nouveaux objets).
Cas d’utilisation : Idéal pour se concentrer sur des composants structuraux particuliers ou des sections qui nécessitent une analyse plus détaillée, sans ré-analyser l’ensemble du modèle.

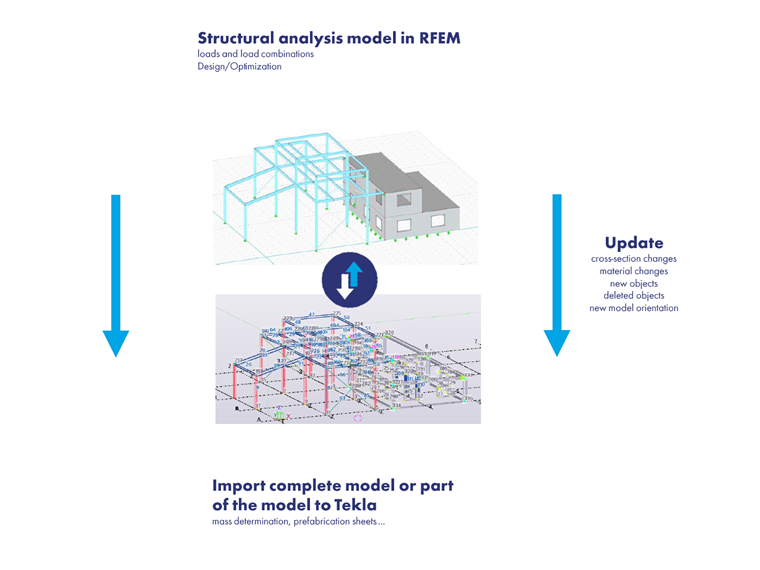

3. Modèle de calcul de structure dans le flux de travail RFEM
Étape 1 : Modèle de calcul de structure dans RFEM
- Effectuez des calculs de structure dans RFEM, y compris la définition des charges, des combinaisons de charges et l’optimisation des calculs.
Étape 2 : Mise à jour
- Mettez à jour le modèle dans RFEM en fonction des derniers résultats d’analyse.
Étape 3 : Importer un modèle complet ou partiel dans Tekla
- Importez le modèle mis à jour (complementaire ou partiel) dans Tekla pour les détails supplémentaires, la détermination de la masse et la préfabrication.
Cas d’utilisation : le meilleur pour les cas où l’analyse est effectuée entièrement dans RFEM et où Tekla est utilisé pour les détails, la préfabrication et la documentation de construction une fois l’analyse terminée.
Conclusion
L'intégration entre Tekla Structures et RFEM 6 via l’interface Dlubal-Tekla améliore considérablement l’efficacité et la précision de la vérification des structures. Cette connexion directe simplifie le processus de vérification en éliminant les tâches superflues et en minimisant le risque d’erreurs causées par le transfert de données entre modèles indépendants. Que vous travailliez sur un modèle complet ou sur des sections spécifiques, vous pouvez bénéficier d’un échange de données transparent pour que les modèles de CAO et de calcul de structure soient alignés, ce qui permet de garantir ainsi un flux de travail fluide entre la conception conceptuelle et la documentation de construction.
La diversité des options d’exportation et d’importation, combinée à la flexibilité des différents flux de travail, vous permet d’adapter votre approche aux besoins de chaque projet. Ces outils vous permettent de gérer des conceptions complexes, d’optimiser les structures et de réduire le risque d’erreurs coûteuse, tout en gagnant du temps et en économisant de la puissance de calcul.
