V moderním statickém návrhu je efektivní spolupráce mezi CAD a statickými programy rozhodující pro zajištění přesnosti a efektivity. Proto se při projektování budov a zařízení běžně používají samostatné modely pro CAD a statickou analýzu. Použití oddělených modelů však může vést k chybám při přenosu dat a duplicitnímu úsilí.
Ve společnosti Dlubal Software chápeme nutnost spolupráce mezi různými softwarovými platformami a také skutečnost, že při této spolupráci mohou nastat problémy. Pro řešení těchto výzev nabízíme řadu rozhraní, která usnadňují výměnu dat s oblíbeným průmyslovým softwarem, jako je Tekla Structures. Přímá integrace mezi programy RFEM 6 a Tekla Structures umožňuje bezproblémové propojení CAD a statických výpočtů s možnými problémy s přenosem dat. Tím se eliminuje riziko nesrovnalostí mezi modely a šetří se čas, protože proces návrhu a analýzy jsou v souladu.
Pomocí tohoto rozhraní můžete efektivně řídit tok dat mezi programy Tekla a RFEM, což usnadňuje proces navrhování a optimalizuje spolupráci v každé fázi. V tomto příspěvku představíme rozhraní a shrneme možnosti importu a exportu a možné pracovní postupy.
Export z programu Tekla Structures do programu RFEM 6
Rozhraní Dlubal-Tekla nabízí několik možností exportu, které umožňují převádět data z programu Tekla Structures do programu RFEM 6. Tyto možnosti nabízejí flexibilitu v závislosti na tom, zda se pracuje s celým modelem nebo pouze s jeho částí. Zde jsou hlavní funkce, které jsou k dispozici pro export (obrázek 1):
1. Fyzikální model
Při exportu fyzikálního modelu z programu Tekla do programu RFEM 6 se převede geometrie těles prutů bez zohlednění jejich osových poloh. Tato volba je užitečná, pokud chceme v programu RFEM vizualizovat konstrukční prvky, aniž bychom pro analýzu potřebovali přesné osové uspořádání.
2. Analytický model
Lze exportovat analytický model, který obsahuje osy nosníků, sloupů a dalších konstrukčních prvků. Tento model se používá v programu RFEM 6 pro statickou analýzu, kde jsou zachovány geometrie, podpory a materiálové vlastnosti, což zajišťuje přesné zobrazení analytických dat.
3. Exportujte zatěžovací stavy
Tato volba umožňuje exportovat skupiny zatížení Tekla jako zatěžovací stavy z programu Tekla Structures do programu RFEM 6. Různé typy zatížení programu Tekla se přenášejí následovně: Bodové zatížení jako zatížení na uzel, zatížení na linii jako zatížení na prut a zatížení na plochu jako zatížení na plochu. Exportem těchto zatížení zajistíte, aby se v programu RFEM pro statické výpočty a posouzení přesně zohlednily přesné zatěžovací podmínky z programu Tekla, a aby byla zachována konzistence mezi modely v obou programech.
4. Exportujte tuhé vazby
Tato funkce umožňuje export tuhých vazeb definovaných v modelu Tekla do programu RFEM 6. Tuhé vazby jsou důležité při modelování složitých interakcí mezi prvky, které nejsou přímo spojené, ale musí se při analýze chovat jako celek.
5. Vytvořte jedinečný profil pro každou sadu prutů
RFEM 6 standardně seskupuje stejné průřezy do jednoho profilu. Aktivací této volby se vytvoří jedinečný průřez pro každý prut, i když mají stejnou geometrii. To je užitečné zejména tehdy, pokud pruty se stejným průřezem vyžadují různé parametry posouzení nebo ošetření v modelu.
6. Nastavte osu Z nahoru
V programu Tekla je globální svislou osou obvykle osa Y, zatímco v programu RFEM 6 se pro svislé uspořádání používá osa Z. Při tomto nastavení je osa Z v programu RFEM orientována nahoru, což zajišťuje konzistentní orientaci modelů na obou softwarových platformách.
7. Přepište aktuální model
Při exportu do programu RFEM 6 je možné přepsat stávající model v programu RFEM. Tato volba umožňuje nahradit aktuální model novým modelem z programu Tekla, ale neaktualizuje stávající model o nové změny návrhu. To je užitečné, pokud chceme model v programu RFEM zcela nahradit, například při spuštění nové analýzy.
Import z programu RFEM 6 do programu Tekla Structures

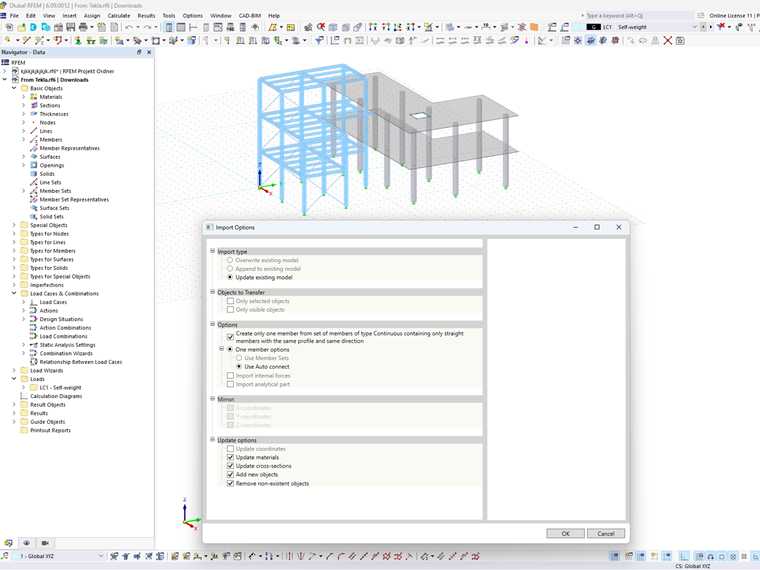

Rozhraní mezi oběma typy softwaru také nabízí různé možnosti importu z programu RFEM 6 do programu Tekla Structures (obrázek 2), což vám umožní vrátit aktualizovaný nebo upravený model zpět do fáze detailů.
Zde jsou hlavní funkce možností importu:
1. Typ importu
Při importu z programu RFEM 6 do programu Tekla Structures si můžete vybrat, jak se má model zpracovat:
- Přepsat: Model Tekla je zcela nahrazen modelem z programu RFEM.
- Přidat: Do stávajícího modelu Tekla se přidají nové prvky z programu RFEM.
- Aktualizace : Existující prvky v programu Tekla jsou aktualizovány nejnovějšími změnami z programu RFEM (např. změny průřezů, aktualizace materiálů).
2. Převést objekty
Volba Objects to Transfer umožňuje importovat určité prvky z programu RFEM 6 do programu Tekla Structures. Importovat můžete buď:
- Vybrané objekty: Importují se pouze objekty, které jste v programu RFEM vybrali, a máte tak plnou kontrolu nad tím, co se přenáší.
- Viditelné objekty: Importují se pouze objekty, které jsou viditelné v modelu RFEM, což usnadňuje proces importu vyloučením skrytých nebo irelevantních prvků.
Tato možnost poskytuje flexibilitu při správě dat importovaných do programu Tekla a zajišťuje, že se přenášejí pouze nezbytné prvky pro další detaily.
3. Vytvořte jeden prut ze sady prutů
Tato možnost umožňuje při importu z programu RFEM do programu Tekla sloučit sadu prutů typu „Spojitě“, která se skládá výhradně z přímých prvků se stejným profilem a směrem, do jediného prvku. Tato volba umožňuje zjednodušit model v programu Tekla redukcí několika spojitých prvků do jednoho, což usnadňuje správu a práci ve fázi detailování.
4. Import analytické části
Při importu z programu RFEM do programu Tekla se pro fyzikální model vygeneruje analytický model. Tento analytický model slouží k další analýze chování a posouzení konstrukce.
5. Zrcadlení
Při přepisování nebo rozšiřování stávajícího modelu je možné pomocí funkce zrcadlení zrcadlit prvky osově, a zajistit tak, aby model zůstal symetrický nebo odpovídal požadované prostorové konfiguraci.
6. Možnosti aktualizace
Při aktualizaci stávajícího modelu Tekla máte k dispozici následující možnosti aktualizace:
- Aktualizovat souřadnice: Umožní upravit polohu prvků tak, aby odpovídala modelu v programu RFEM.
- Aktualizovat materiály: Promítne všechny změny materiálových vlastností provedené v programu RFEM.
- Aktualizovat průřezy: Změní průřezy prutů tak, aby odpovídaly modelu v programu RFEM.
- Přidat nové objekty: Zahrnuje nové prvky, které byly přidány do programu RFEM.
- Odstranit neexistující objekty: Smaže prvky z programu Tekla, které již neexistují v modelu RFEM.
Možné pracovní postupy
Integrace mezi programy Tekla Structures a RFEM 6 podporuje řadu pracovních postupů v závislosti na rozsahu projektu a požadavcích. Níže uvádíme tři možné pracovní postupy pro použití rozhraní Dlubal-Tekla. Tyto tři pracovní postupy poskytují flexibilitu ve způsobu, jakým jsou modely Tekla a RFEM používány během procesu návrhu, a zajišťují tak rovnováhu mezi statickou analýzou a detailním posouzením. Výběrem vhodného pracovního postupu můžete optimalizovat spolupráci a zefektivnit proces navrhování vašeho projektu.

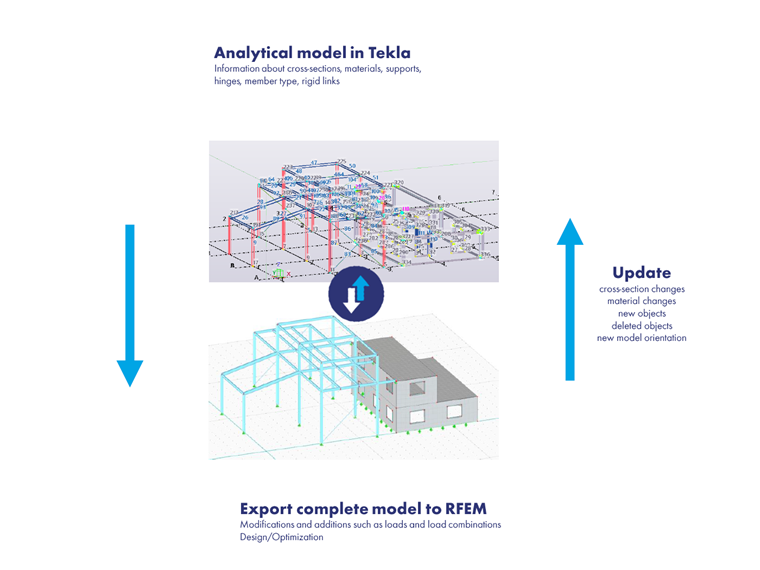

1. Úplný pracovní postup modelu
Krok 1: Analytický model v programu Tekla
- Začněte vytvořením analytického modelu v programu Tekla Structures s detaily, jako jsou průřezy, materiály, podpory, klouby a tuhé vazby.
Krok 2: Exportovat kompletní model do programu RFEM
- Exportujte celý model do programu RFEM, kde lze provést další úpravy (např. použití zatížení, zadání kombinací zatížení).
- Provádějte statickou analýzu a optimalizaci posouzení v programu RFEM.
Krok 3: Aktualizace a export zpět do programu Tekla
- Po analýze aktualizujte program Tekla o změny provedené v programu RFEM, jako jsou změny průřezů, aktualizace materiálů a/nebo přidání/smazání objektů.
Use Case: Nejlépe se hodí pro projekty vyžadující rozsáhlou statickou analýzu celého modelu s výměnou dat tam a zpět pro upřesnění CAD i analytických modelů.

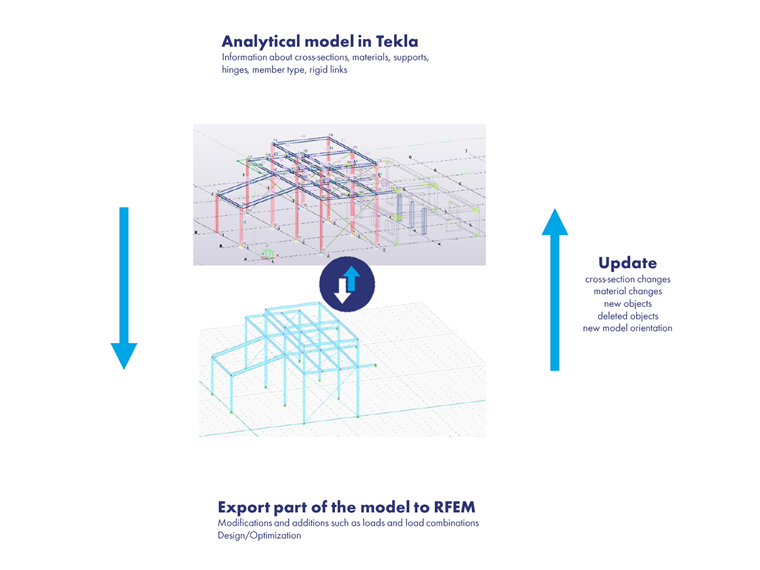

2. Pracovní postup dílčího modelu
Krok 1: Analytický model v programu Tekla
- Podobně jako u celého pracovního postupu začněte zadáním analytického modelu v programu Tekla.
Krok 2: Exportovat část modelu do programu RFEM
- Exportujte pouze část modelu (např. určitý řez) do programu RFEM.
- V programu RFEM upravte tuto část modelu (zatížení, kombinace zatížení) a proveďte statickou analýzu.
Krok 3: Aktualizace a export zpět do programu Tekla
- Po dokončení posouzení v programu RFEM aktualizujte program Tekla o změny specifické pro dotčenou část modelu (např. aktualizované průřezy nebo nové objekty).
Use Case: Ideální pro zaměření na určité konstrukční prvky nebo řezy, které vyžadují podrobnější analýzu, aniž by bylo nutné znovu analyzovat celý model.
3. Statický model v programu RFEM
Krok 1: Statický model v programu RFEM
- Provádějte statické výpočty v programu RFEM, včetně zadání zatížení, kombinací zatížení a optimalizace posouzení.
Krok 2: Aktualizace
- Podle potřeby aktualizujte model v programu RFEM na základě nejnovějších výsledků analýzy.
Krok 3: Importovat úplný nebo částečný model do programu Tekla
- Importujte aktualizovaný model (úplný nebo částečný) do programu Tekla pro další detaily, stanovení hmot a prefabrikaci.
Případ použití: Nejlepší pro případy, kdy je analýza kompletně zpracována v programu RFEM a Tekla se používá pro detaily, prefabrikaci a stavební dokumentaci po dokončení analýzy.
Slova závěrem
Integrace programů Tekla Structures a RFEM 6 pomocí rozhraní Dlubal-Tekla výrazně zvyšuje efektivitu a přesnost statického posouzení. Tato přímá vazba zjednodušuje proces navrhování, protože odstraňuje nadbytečnou práci a minimalizuje riziko chyb způsobených přenosem dat mezi nezávislými modely. Ať už pracujete's celým modelem nebo s určitými řezy, můžete se spolehnout na bezproblémovou výměnu dat, která zajistí, aby CAD a statické modely byly v souladu a zajistily hladký průběh práce od koncepčního návrhu až po stavební dokumentaci.
Rozmanitost možností exportu a importu v kombinaci s flexibilitou různých pracovních postupů umožňuje přizpůsobit přístup potřebám každého projektu. S těmito nástroji můžete s jistotou spravovat složitá posouzení, optimalizovat konstrukce a snižovat riziko nákladných chyb, a přitom šetřit čas a námahu.
