在现代结构设计中，CAD 和结构分析软件之间的有效协同工作对于确保准确性和效率至关重要。 因此，在进行建筑物和设施的规划时，经常使用不同的 CAD 和结构分析模型。 然而，使用不同的模型可能会导致数据传输错误和重复工作。
Dlubal 软件深明不同软件平台之间进行协同工作的必要性，以及在协同工作过程中会出现问题。 为了应对这些挑战，我们提供了大量的接口，这些接口可以帮助您与常用的工业软件（例如 Tekla Structures）轻松进行数据交换。 RFEM 6 和 Tekla Structures 直接集成，通过将 CAD 和结构分析无缝耦合，避免了潜在的数据传输问题。 这样可以避免模型之间出现不一致的风险，节省时间，确保设计和分析过程是一致的。
使用此接口，您可以有效地管理 Tekla 和 RFEM 之间的数据流，从而改进设计过程并优化设计每个阶段的协同。 本文将通过概述导入和导出选项以及可能的工作流程来介绍该接口。
从 Tekla Structures 导出到 RFEM 6
Dlubal-Tekla 接口提供了多种导出选项，通过它们可以将数据从 Tekla Structures 传输到 RFEM 6。 这些选项可以根据您选择的是完整模型还是部分模型来灵活选择。 以下是可用于导出的主要功能（图1）：
1. 实体模型
将物理模型从 Tekla 导出到 RFEM 6 时，在传输物理模型时，杆件的实体几何形状没有考虑杆件的轴向位置。 如果您想在 RFEM 中查看和显示结构，而不需要进行精确的轴向定位，则此选项非常有用。
2 解析模型
可以导出分析模型，其中包括梁、柱和其他结构构件的中心线。 该模型在 RFEM 6 中用于结构分析，其中的几何形状、支座和材料属性会被保存下来，从而确保准确反映分析数据。
3. 导出荷载工况
使用该选项，您可以将 Tekla 荷载组作为荷载工况从 Tekla Structures 导出到 RFEM 6。 Tekla 中的各种荷载类型之间的传递方式如下： 点荷载作为节点荷载，线荷载作为杆件荷载和面荷载作为杆件荷载。 通过导出这些荷载，可以确保在 RFEM 中进行结构分析和设计时，Tekla 提供的确切荷载工况准确反映，并保持两个程序中模型之间的一致性。
4.导出刚性连接
使用此功能可以将在 Tekla 模型中定义的刚性连接导出到 RFEM 6。 当对单元之间没有直接相连但必须在分析中作为一个单元进行复杂建模建模时，刚性连接非常重要。
5. 为每组杆件创建唯一的截面
默认情况下，RFEM 6 将相同的截面组合到一个截面中。 用户可以通过勾选该选项为每根杆件创建一个唯一的截面，即使它们的几何形状相同。 当具有相同截面的杆件需要不同的设计参数或在模型中进行处理时，该功能特别有用。
6. Z 轴向上
在 Tekla 中，全局垂直轴通常是 Y 轴，而 RFEM 6 使用 Z 轴来垂直对齐。 通过此设置，RFEM 中的 Z 轴会向上对齐，这样可以确保模型在两个软件平台中的指向一致。
7. 覆盖当前模型
在导出到 RFEM 6 时，您可以选择覆盖 RFEM 中现有的模型。 使用该选项，您可以将当前模型替换为 Tekla 中的新模型，但不会将新的设计更改更新到现有模型中。 当您想在 RFEM 中完全替换模型时（例如在开始一个新的分析时）非常有用。
从 RFEM 6 导入到 Tekla Structures
这两种软件之间的接口还提供了从 RFEM 6 到 Tekla Structures 的各种导入选项（图 2），从而可以将更新或修改的模型带回深化设计阶段。
以下是导入选项的主要功能：
1.导入类型
从 RFEM 6 导入 Tekla Structures 时，您可以选择如何处理模型：
- 覆盖： Tekla 模型完全替换为 RFEM 模型。
- 附加：将来自 RFEM 的新单元添加到现有的 Tekla 模型中。
- 更新： Tekla 中的现有单元会根据 RFEM 中的最新更改（例如截面更改、材料更新）进行更新。
2.需要移动的对象
通过要传输的对象选项，您可以将特定单元从 RFEM 6 导入到 Tekla Structures。 您可以选择导入：
- 所选对象：仅导入在 RFEM 中明确选择的对象，从而可以完全控制导入的对象。
- 可见对象：仅导入在 RFEM 模型中可见的对象，通过排除隐藏或不相关的元素，有助于简化导入过程。
使用该选项可以灵活地管理导入到 Tekla 中的数据，确保只导入用于进一步深化设计需要的单元。
3.从一组杆件中创建一个杆件
在从 RFEM 导入到 Tekla 时，使用此选项可以将一组“连续”类型的杆件（仅由具有相同截面和方向的直线单元组成）合并为一个单元。 使用此选项，在 Tekla 中可以通过将多个连续单元简化为一个单元来简化模型，从而在深化设计阶段更易于管理和使用。
4.导入分析部分
当将物理模型从 RFEM 导入到 Tekla 时，将为物理模型生成分析模型。 该解析模型可用于进一步分析和设计结构的行为。
5. 镜像
当覆盖或扩展现有模型时，镜像选项允许您对单元进行轴向镜像，确保模型保持对称或适合所需的空间配置。
6. 更新选项
更新现有 Tekla 模型时，您可以选择以下更新选项：
- 更新坐标：调整单元的位置以与 RFEM 模型相匹配。
- 更新材料：反映在 RFEM 中所做的所有材料属性更改。
- 更新截面：更改杆件的截面以与RFEM模型相匹配。
- 添加新对象:包含在 RFEM 中添加的新对象。
- 移除不存在的对象：从 RFEM 模型中删除不再存在的 Tekla 单元。
可能的工作流程
工程师可以根据不同的项目范围和要求，将 Tekla Structures 和 RFEM 6 集成在一起，从而支持不同的工作流程。 以下是使用 Dlubal-Tekla 界面的三种可能的工作流程。 这三种工作流程让 Tekla 和 RFEM 模型在整个设计过程中变得更加灵活，从而确保了结构分析和详细设计之间的正确平衡。 通过选择合适的工作流程，可以优化协同工作并简化项目的设计过程。

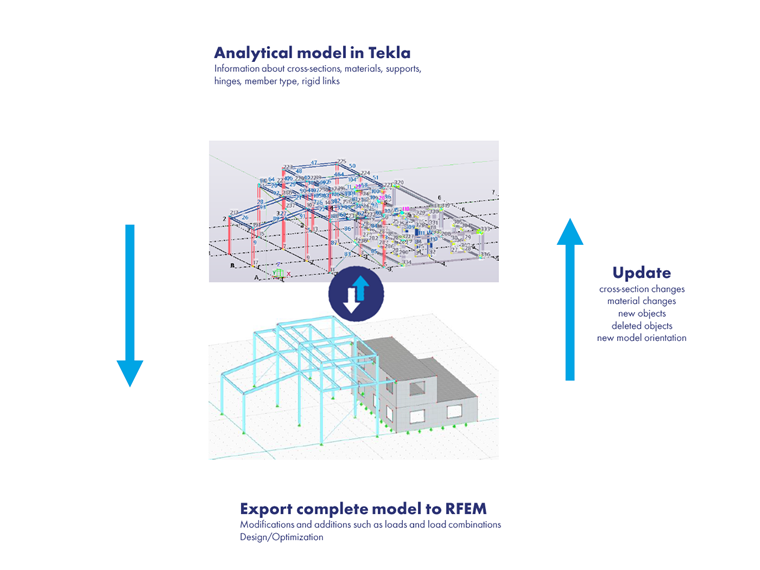

1. 完整的模型工作流程
第 1 步： Tekla 中的分析模型
- 首先在 Tekla Structures 中创建分析模型，详细信息例如截面、材料、支座、铰和刚性连接。
第 2 步： 导出完整模型到 RFEM
- 可以将完整的模型导出到 RFEM，在那里可以进行其他修改（例如施加荷载、定义荷载组合）。
- 在 RFEM 中进行结构分析和设计优化。
第 3 步： 更新并导出回 Tekla
- 分析完成后，将在 RFEM 中所做的更改（例如截面调整、材料更新和/或添加/删除对象）更新到 Tekla。
应用实例:最适合需要对整个模型进行全面结构分析的项目，通过相互交换数据来细化 CAD 模型和分析模型。

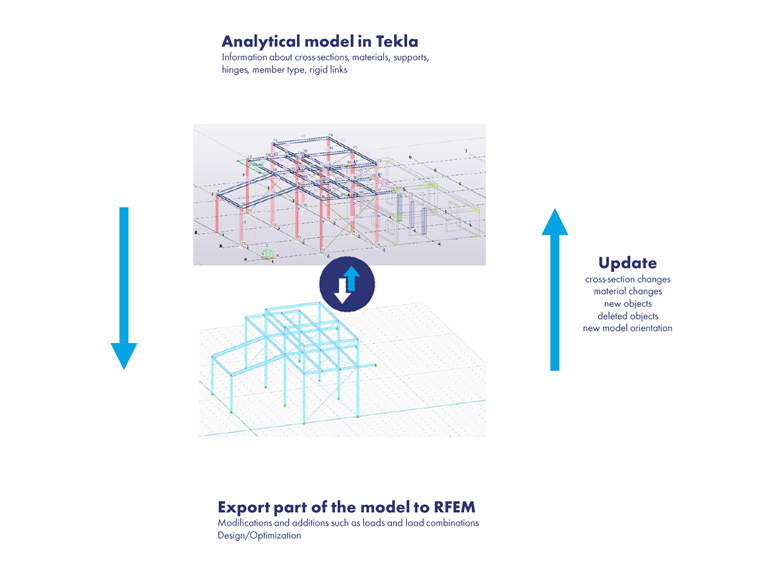

2.模型工作流程部分
第 1 步： Tekla 中的分析模型
- 与完整的模型工作流程类似，首先在 Tekla 中定义分析模型。
第 2 步： 导出部分模型到 RFEM
- 仅将模型的一部分（例如模型的一部分）导出到 RFEM。
- 在 RFEM 中可以对模型的这一部分进行调整（荷载、荷载组合）并且进行结构分析。
第 3 步： 更新并导出回 Tekla
- 在RFEM中完成设计分析后，将对模型相关部分的更改（例如更新的截面或新的对象）更新到Tekla。
应用案例：适用于不需要对整个模型进行重新分析的情况下，只专注于需要更详细分析的特定结构构件或截面。

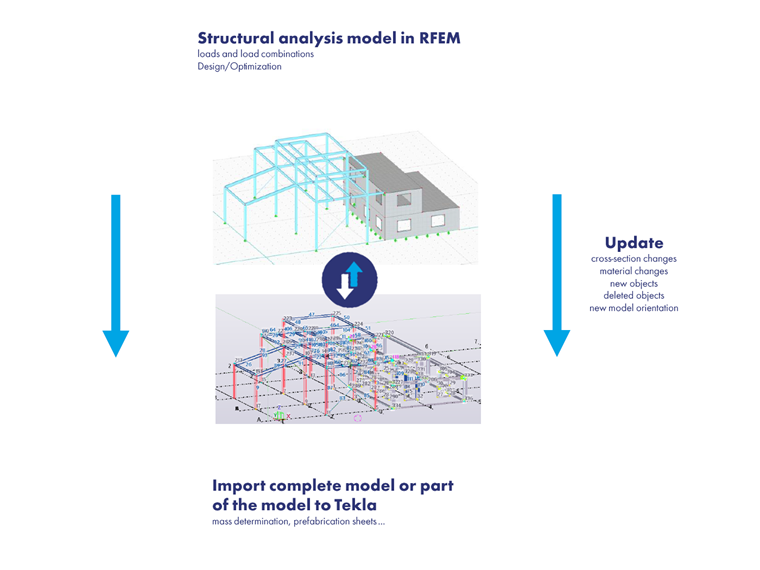

3. RFEM 工作流程中的结构分析模型
第 1 步： RFEM 中的结构分析模型
- 在 RFEM 中进行结构分析，包括定义荷载、荷载组合和设计优化。
第 2 步： 更新
- 根据需要，根据最新的分析结果更新 RFEM 中的模型。
第 3 步： 将完整或部分模型导入到 Tekla
- 将更新后的模型（全部或部分）导入到 Tekla 中，以便进行进一步细化、确定质量和预制。
使用案例：最适用于完全在 RFEM 中进行分析，并在分析完成后将 Tekla 用于深化设计、预制和施工的情况。
结束语
Tekla Structures 和 RFEM 6 通过 Dlubal-Tekla 接口进行集成，显着提高了结构设计的效率和准确性。 这种直接耦合消除了冗余工作，并将独立模型之间数据传输引起的错误风险降到最低，从而简化了设计过程。 无论您使用的是完整模型还是特定部分，'都可以依靠无缝数据交换来保持 CAD 和结构分析模型的一致性，从而确保从概念设计到施工文档编制的整个工作流程顺利进行。
丰富的导出和导入选项以及不同工作流程的灵活性，使您可以根据每个项目的需要进行个性化导出。 借助这些工具，您可以管理复杂的设计模型、优化结构，并降低因错误造成的损失。
