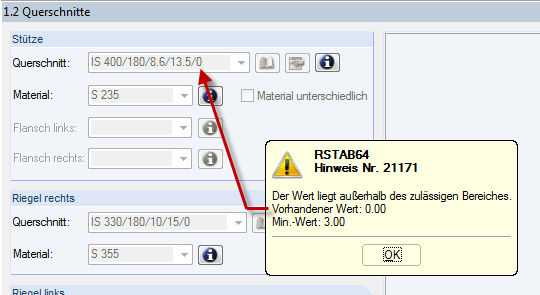

После запуска расчета RF‑/FRAME ‑ JOINT Pro открывает окно «1.2 Сечения» и появляется следующее сообщение: «Значение выходит за пределы диапазона. Заданные величины: 0,00 - минимальное значение: 3,00. " Тем не менее, я не вижу никакой ошибки.

Ответ

Колонна состоит из параметризованного сечения (сварное сечение). Чтобы использовать его в RF-/FRAME ‑ JOINT Pro, необходимо также указать толщину сварного шва. С одной стороны, сварной шов определяется в области растяжения, а с другой стороны, его толщина также учитывается при расчете эффективной длины T-заглушки в RF-FRAME ‑ JOINT Pro.

Ключевые слова

Ошибка Примечание Значение
