La colonna è costituita da una sezione a I parametrizzata (sezione trasversale saldata). Per poterlo utilizzare in RF-/FRAME-JOINT Pro, è anche necessario specificare lo spessore della saldatura dell'anima. Da un lato, la saldatura è determinata nell'area di trazione e, dall'altro, il suo spessore è incluso anche nel calcolo della lunghezza efficace del T-stub in RF-/FRAME-JOINT Pro.
Domanda

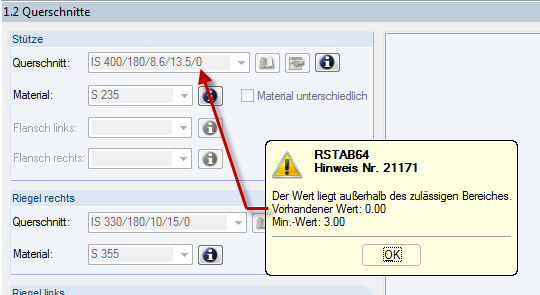

Dopo aver avviato il calcolo, RF-/FRAME-JOINT Pro apre la finestra "1.2 Sezioni trasversali" e appare il seguente messaggio: "Il valore è fuori intervallo. Valore inserito: 0,00 - Valore minimo: 3.00." Tuttavia, non riesco a vedere alcun errore.
È possibile utilizzare l'opzione "Mesh indipendente preferita" nelle impostazioni della mesh EF per creare una mesh EF per oggetti integrati che sia indipendente l'uno dall'altro. Ciò consente di generare una mesh EF significativamente più dettagliata e precisa per i singoli oggetti che sono integrati l'uno nell'altro.
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) as 3D-Grafik ausgeben lassen.
In RFEM 6 e RSTAB 9, è possibile inserire "Oggetti visivi" come oggetti guida. È possibile importare i formati di file 3ds, stl e obj.
Questi oggetti consentono di creare un migliore riferimento alle dimensioni.
Hai sezioni trasversali di colonne singole o geometrie di pareti angolari e hai bisogno di una verifica a taglio-punzonamento per loro?
Nessun problema. In RFEM 6, è possibile eseguire la verifica a taglio-punzonamento non solo per sezioni trasversali rettangolari e circolari, ma per qualsiasi forma di sezione trasversale.
