O pilar é constituído por uma secção em I parametrizada (secção soldada). Para o poder utilizar no RF‑/FRAME ‑ JOINT Pro, também é necessário especificar a espessura da soldadura da alma. Por um lado, a soldadura é determinada na zona de tração e, por outro lado, a espessura da mesma também é incluída no cálculo do comprimento efetivo da peça em T no RF-/FRAME-JOINT Pro.
Pergunta

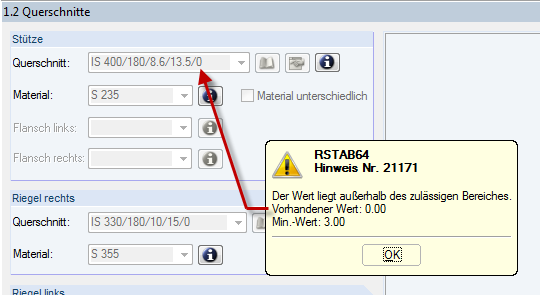

Após iniciar o cálculo, o RF‑/FRAME ‑ JOINT Pro abre a janela "1.2 Secções" e aparece a seguinte mensagem: "O valor está fora do intervalo. Valor existente: 0,00 - Valor mínimo: 3,00 ". No entanto, não consigo ver nenhum erro.
Pode utilizar a opção "Malha independente preferível" nas configurações da malha de EF para criar uma malha de EF independente entre si para os objetos integrados. Isto permite gerar uma malha de EF significativamente mais detalhada e precisa para objetos individuais que são integrados entre si.
No diálogo "Definir tipo de carga" pode ver a Figura 01 do método de reforço finito (FSM) no gráfico 3D.
No RFEM 6 e no RSTAB 9, tem a opção de inserir "Objetos visuais" como objetos auxiliares. Pode importar os formatos de ficheiro 3ds, stl e obj.
Estes objetos permitem criar uma melhor referência às dimensões.
Tem secções individuais dos pilares e geometrias de paredes angulares e necessita de uma verificação ao punçoamento para as mesmas?
Não tem qualquer problema. No RFEM 6, é possível realizar verificações ao punçoamento não apenas para secções retangulares e circulares, mas também para qualquer forma de secção.
