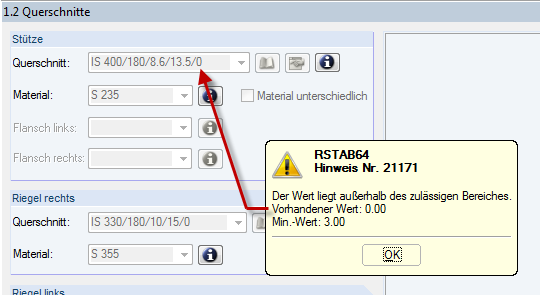

Después de comenzar el cálculo, RF‑/FRAME-JOINT Pro abre la ventana "1.2 Secciones" y aparece el siguiente mensaje: "El valor está fuera de la zona admitida. Valor existente: 0.00 - Valor mínimo: 3,00". Sin embargo, no puedo ver ningún error.

Q: Después de comenzar el cálculo, RF‑/FRAME-JOINT Pro abre la ventana "1.2 Secciones" y aparece el siguiente mensaje: "El valor está fuera de la zona admitida. Valor existente: 0.00 - Valor mínimo: 3,00". Sin embargo, no puedo ver ningún error.

La columna consta de una sección I parametrizada (sección soldada). Para poder usarlo en RF‑/FRAME ‑ JOINT Pro, también es necesario especificar el espesor de la soldadura del alma. Por un lado, la soldadura se determina en el área de tracción y, por otro lado, su espesor también se incluye en el cálculo de la longitud eficaz o de pandeo del casquillo en T en RF‑/FRAME ‑ JOINT Pro.

Question

Despu&#233;s de comenzar el c&#225;lculo, RF‑/FRAME-JOINT Pro abre la ventana "1.2 Secciones" y aparece el siguiente mensaje: "El valor est&#225; fuera de la zona admitida. Valor existente: 0.00 - Valor m&#237;nimo: 3,00". Sin embargo, no puedo ver ning&#250;n error.

Accepted Answer

La columna consta de una secci&#243;n I parametrizada (secci&#243;n soldada). Para poder usarlo en RF‑/FRAME ‑ JOINT Pro, tambi&#233;n es necesario especificar el espesor de la soldadura del alma. Por un lado, la soldadura se determina en el &#225;rea de tracci&#243;n y, por otro lado, su espesor tambi&#233;n se incluye en el c&#225;lculo de la longitud eficaz o de pandeo del casquillo en T en RF‑/FRAME ‑ JOINT Pro.

Configuración del espesor de soldadura para una sección en I parametrizada en RF-/FRAME-JOINT Pro

Después de comenzar el cálculo, RF‑/FRAME-JOINT Pro abre la ventana "1.2 Secciones" y aparece el siguiente mensaje: "El valor está fuera de la zona admitida. Valor existente: 0.00 - Valor mínimo: 3,00". Sin embargo, no puedo ver ningún error.
