Я хочу создать сечение нескольких отдельных элементов в DUENQ. Однако я не могу соединить элементы так, чтобы они действовали как единый элемент.

Ответ

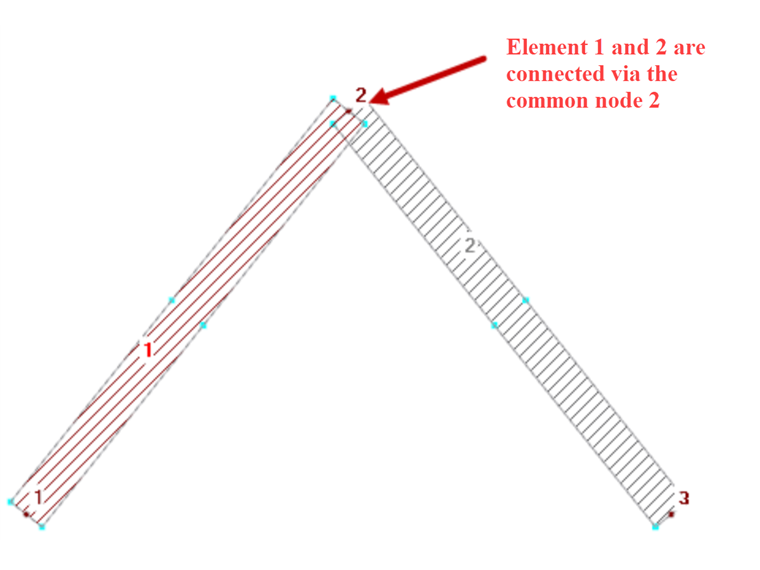

Элементы соединены вместе, если у вас есть общий узел. Таким образом, элементы 1 и 2, показанные на рисунке 1, соединены через узел 2.

Если нет общего доступного узла, можно создать жесткое сдвиговое соединение, используя нулевой элемент. В случае нулевого элемента нормальная толщина t равна нулю. Однако толщина сдвига t * должна быть больше нуля. Необходимо определить толщину сдвига t * для нулевых элементов, на которые не влияют «нормальные» элементы (t> 0) по всей их длине. Рекомендуется указывать толщину самого тонкого элемента рядом с нулевым элементом.

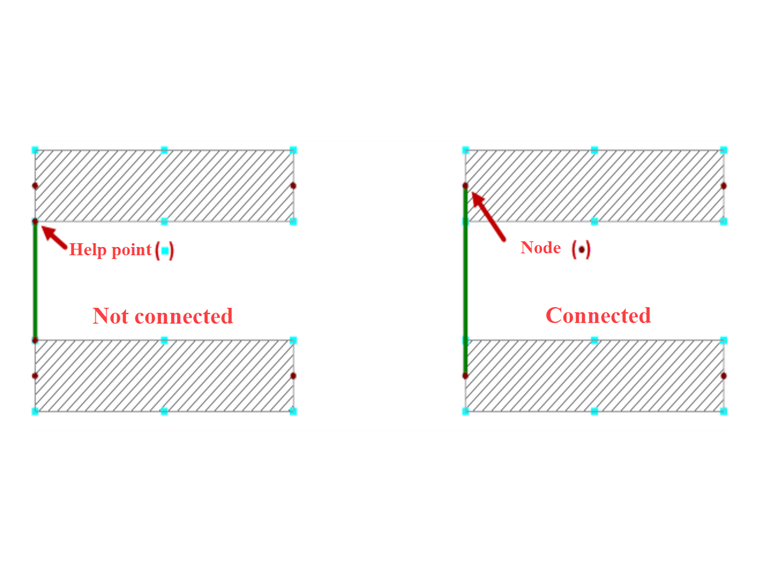

Нулевой элемент можно определить вручную или создать с помощью функции «Соединить узел и элемент». Важно убедиться, что соединение всегда выполняется через узлы элементов, а не через вспомогательные точки (Рисунок 2).

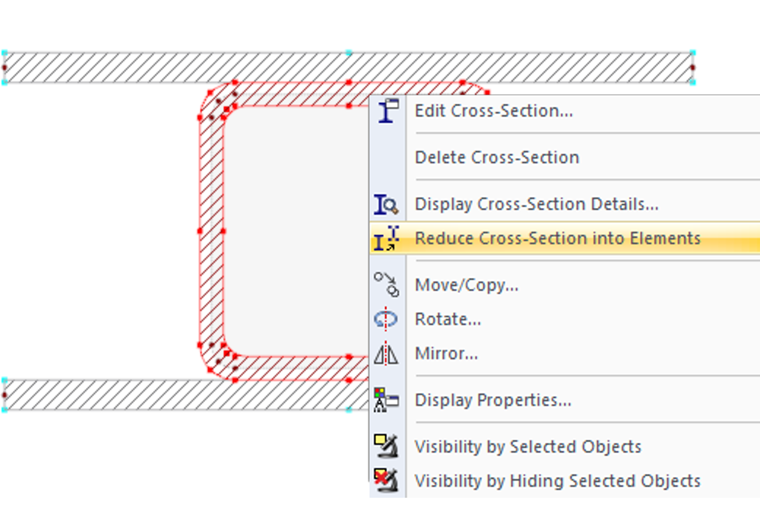

Если необходимо соединить элементы с поперечными сечениями, их необходимо предварительно разложить на отдельные элементы с помощью функции «Извлечь профиль в элементы» (Рисунок 3). Это также показано в видео.
