Chcę utworzyć przekrój kilku pojedynczych elementów w DUENQ. Nie mogę jednak połączyć elementów, aby działały jako cały element.

Odpowiedź

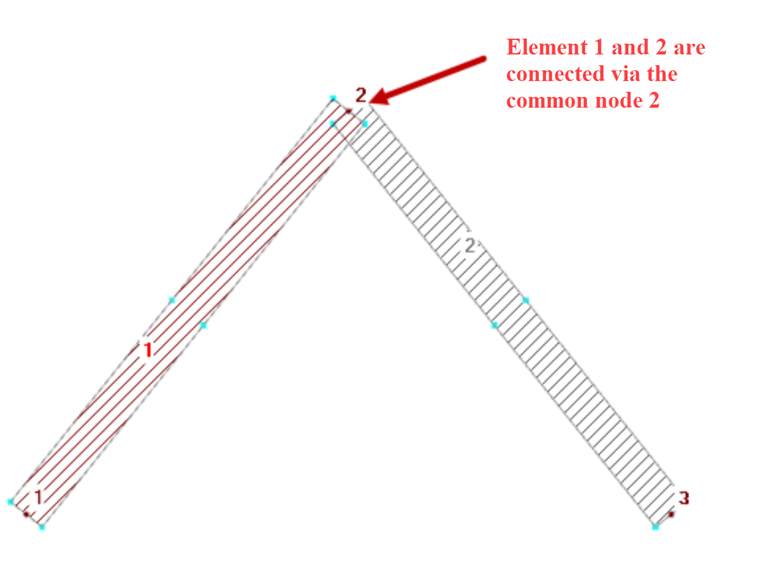

Elementy są ze sobą połączone, jeśli masz wspólny węzeł. W ten sposób elementy 1 i 2 pokazane na rysunku 1 są połączone przez węzeł 2.

Jeżeli nie jest dostępny wspólny węzeł, można utworzyć połączenie sztywno-ścinające przy użyciu elementu zerowego. W przypadku elementu zerowego normalna grubość t jest równa zero. Jednak grubość ścinania t * musi być większa od zera. Należy zdefiniować grubość ścinania t * dla elementów zerowych, na które nie mają wpływu elementy „normalne” (t> 0) na całej ich długości. Zaleca się określenie grubości najcieńszego elementu sąsiadującego z elementem zerowym.

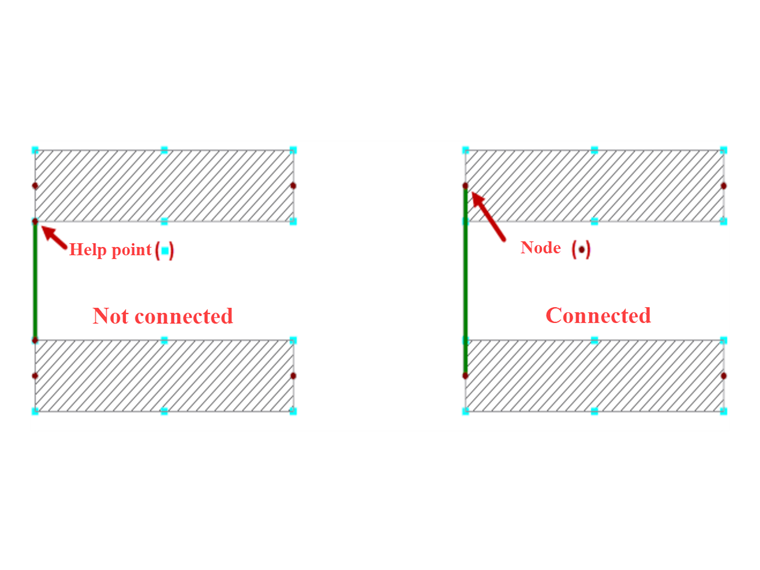

Element zerowy można zdefiniować ręcznie lub utworzyć za pomocą funkcji „Połącz węzeł i element”. Ważne jest, aby połączenie było zawsze wykonywane za pośrednictwem węzłów elementów, a nie poprzez punkty pomocnicze (rysunek 2).

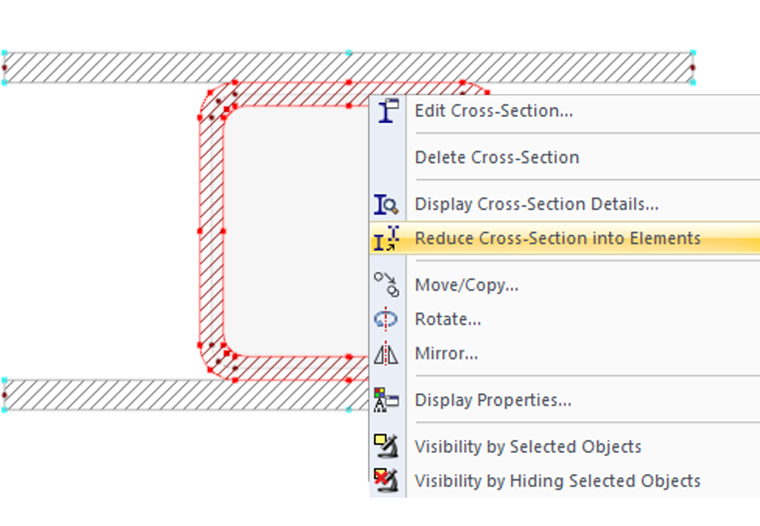

Jeżeli elementy muszą zostać połączone z przekrojami, przekroje te należy wcześniej rozłożyć na poszczególne elementy za pomocą funkcji „Wyodrębnij profil do elementów” (rysunek 3). Jest to również pokazane na filmie.
