Markus Baumgärtel Modélisation & Structure SHAPE-THIN

Je souhaite créer une section transversale de plusieurs éléments individuels dans DUENQ. Cependant, je ne peux pas connecter les éléments pour qu’ils agissent comme un tout.

Réponse

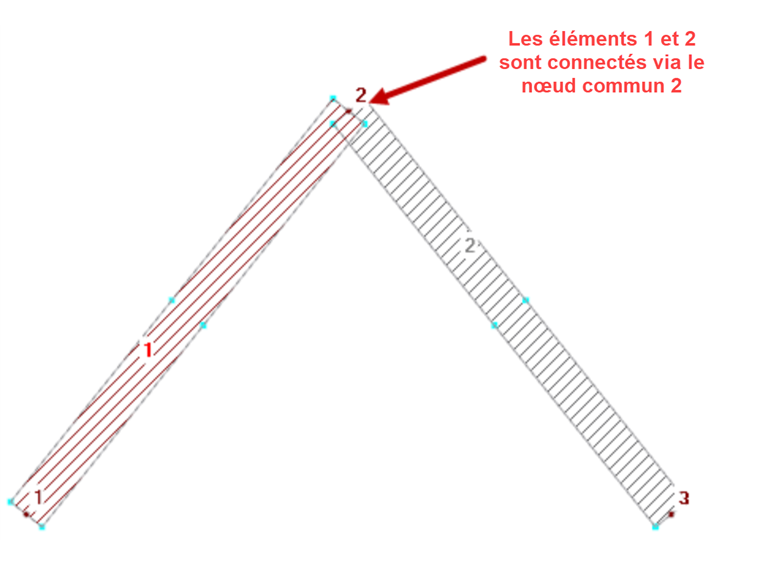

Les éléments sont connectés entre eux si vous avez un nœud commun. Ainsi, les éléments 1 et 2 représentés sur la Figure 1 sont connectés via le nœud 2.

Si aucun nœud commun n'est disponible, vous pouvez créer une connexion rigide en utilisant un élément nul. Dans le cas de l'élément nul, l'épaisseur normale t est égale à zéro. Cependant, l'épaisseur de cisaillement t * doit être supérieure à zéro. Il est nécessaire de définir une épaisseur de cisaillement t * pour les éléments nuls qui ne sont pas affectés par les éléments «normaux» (t> 0) sur toute leur longueur. Il est recommandé de préciser l'épaisseur de l'élément le plus fin à côté de l'élément nul.

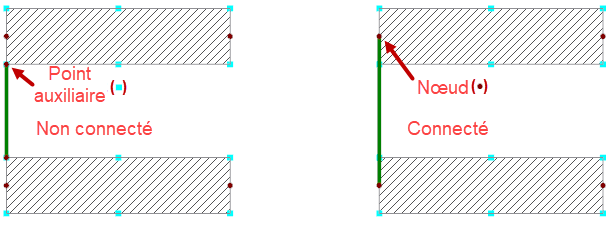

Un élément nul peut être défini manuellement ou créé à l'aide de la fonction «Connecter le nœud et l'élément». Il est important de s’assurer que la connexion est toujours réalisée via les nœuds des éléments et non via les points auxiliaires (Figure 2).

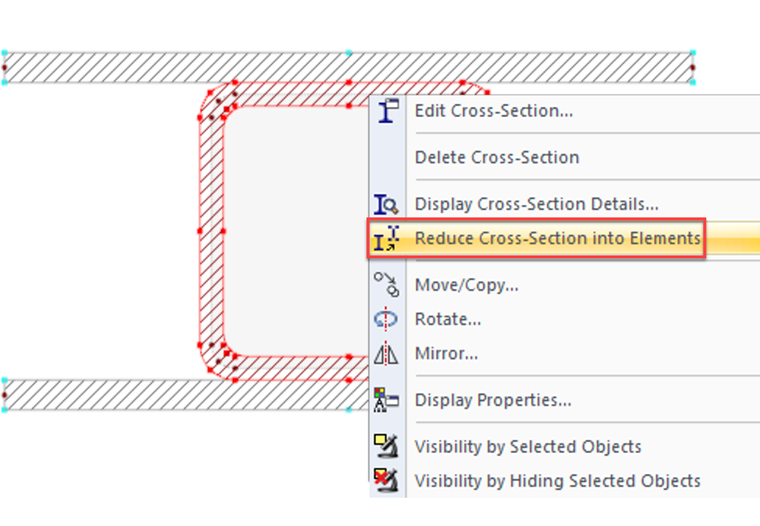

Si des éléments doivent être connectés avec des sections, les sections doivent être décomposées en éléments individuels à l'aide de la fonction «Extraire le profil dans les éléments» (Figure 3). Ceci est également visible dans la vidéo.

Mots-clés

Connecter les éléments zéro élément
