问题

我想在 SHAPE‑THIN 中创建一个由多个单元组成的截面。 但是,我没有成功地将这些元素连接起来,使它们作为一个整体。


客服回答:

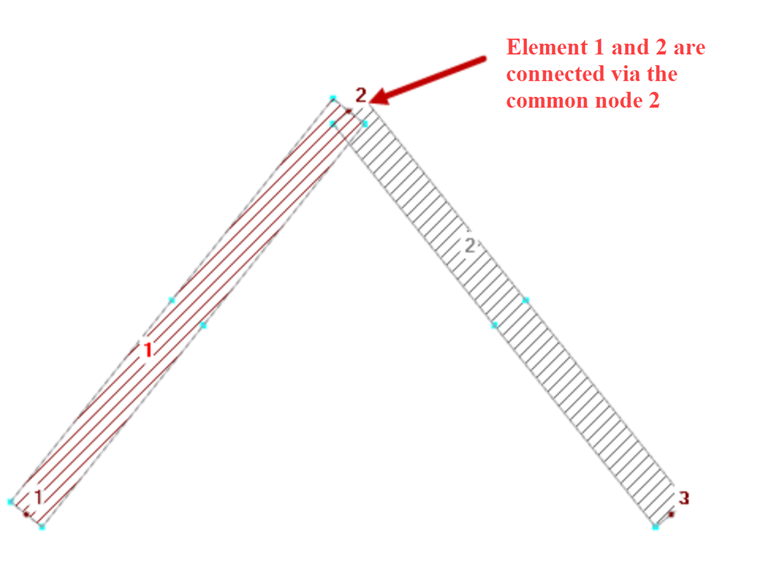

如果您有一个公共节点,单元将被连接在一起。 因此,图 01 中的单元 1 和单元 2 通过节点 2 连接。

如果没有公共节点,可以使用空单元创建受剪-刚性连接。 在零单元的情况下,法向厚度 t 为零。 但是,剪切厚度 t* 必须大于零。 需要确定零值单元的抗剪厚度 t*,该单元在整个长度上不受“法向”单元的影响(t > 0)。 建议您指定与空单元相邻的最薄单元的厚度。

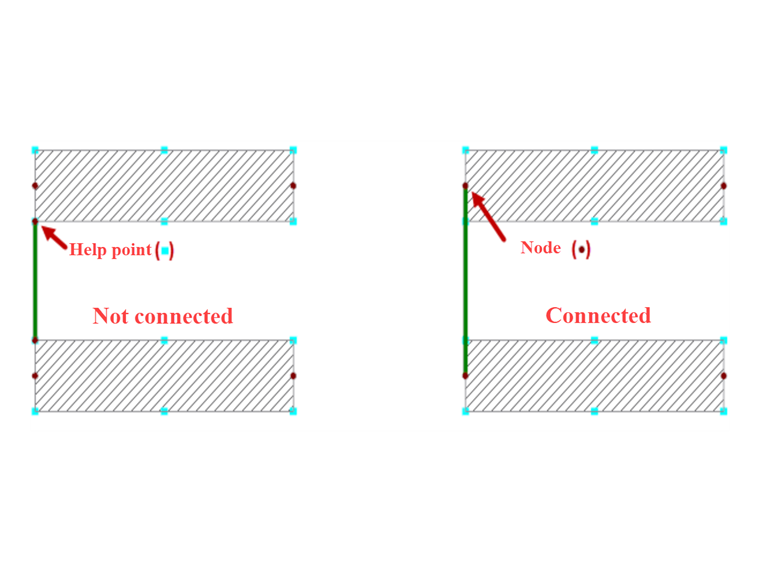

空单元可以手动定义,也可以使用“连接节点和单元”功能创建。 请确保始终使用单元的节点而不是辅助点来创建连接(见图 02)。

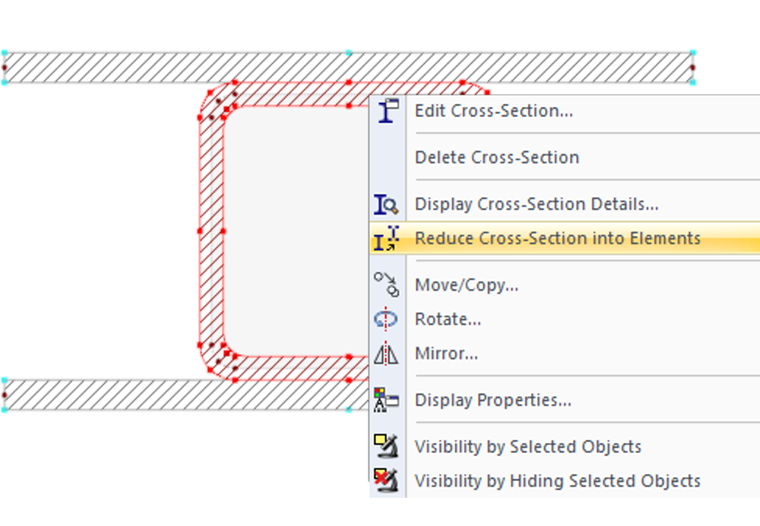

如果使用截面连接单元,则必须事先使用“将截面缩减为单元”功能将截面缩减为单个单元(图 03)。 视频中也显示了这一点。
