Chci vytvořit průřez několika jednotlivých prvků v DUENQ. Nicméně nemohu spojit prvky tak, aby fungovaly jako celý prvek.

Odpověď

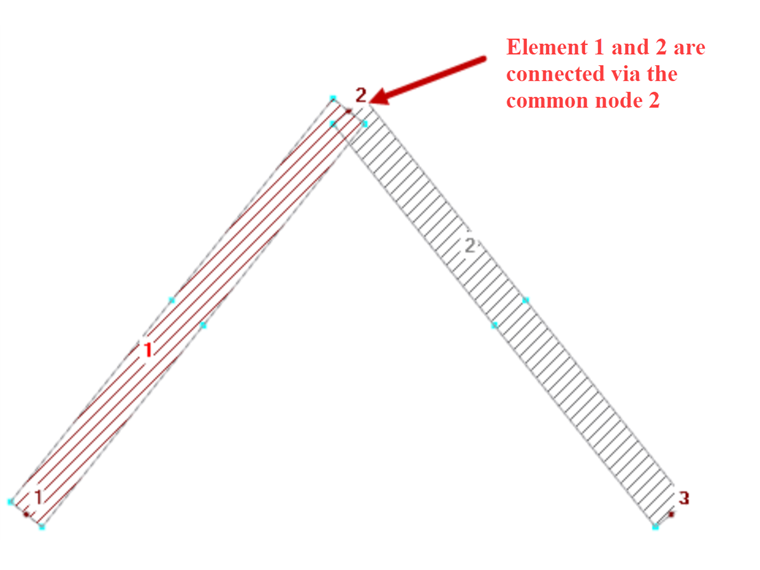

Prvky jsou propojeny, pokud máte společné uzly. Prvky 1 a 2 znázorněné na obr. 1 níže jsou tedy spojeny přes společný uzel 2.

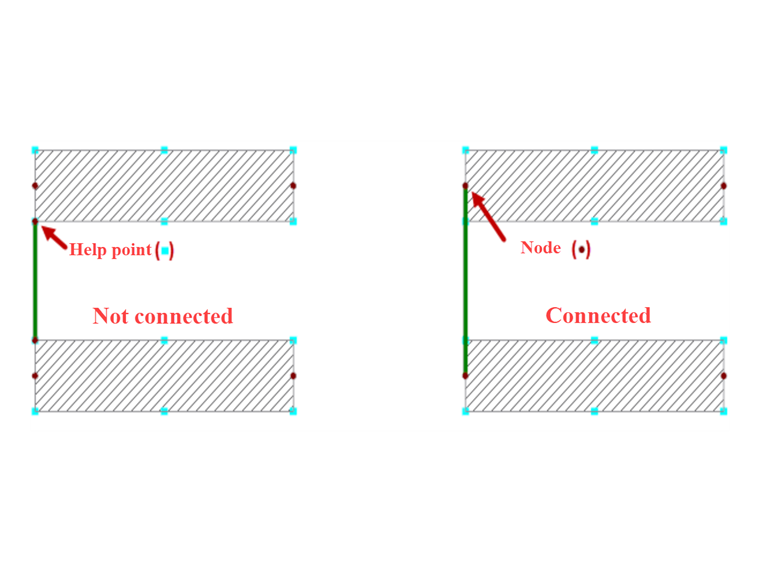

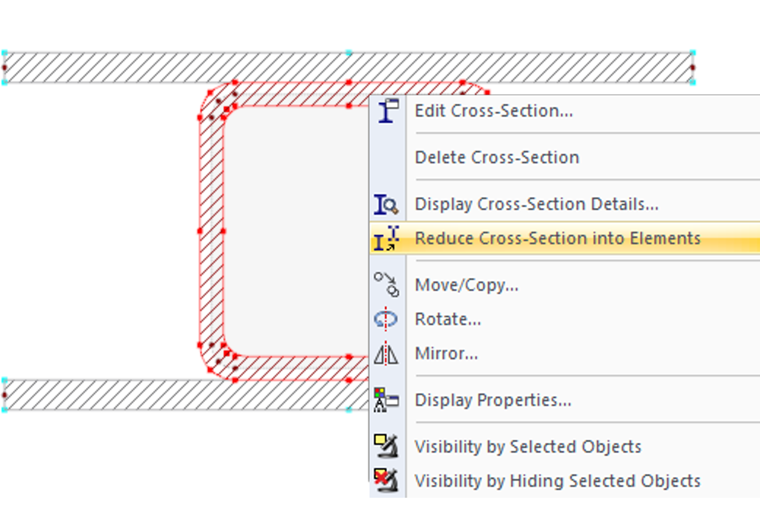

Tuhé spojení dvou prvků bez společného uzlu lze modelovat v DUENQ s nulovým prvkem. Pro nulový prvek se normální tloušťka t rovná nule. Tloušťka tahu t * musí být větší než nula pro každý prvek. Určení tloušťky t * t je vyžadováno pro nulové prvky, které se nedotýkají po celé své délce "normálními" prvky (tloušťka t větší než nula). Doporučuje se specifikovat tloušťku nejtenčího prvku sousedícího s nulovým prvkem. Takový nulový prvek je také generován pomocí funkce "Připojit uzel a prvek". Musí být zajištěno, že spojení může být vždy vytvořeno přes uzly prvků, ale ne přes pomocné body prvků (viz obrázek 2).
