Question

Me gustar&#237;a crear una secci&#243;n que consta de varios elementos en SHAPE-THIN. Allerdings gelingt es mir nicht, die Elemente so zu verbinden, dass sie als eine Einheit wirken.

Accepted Answer

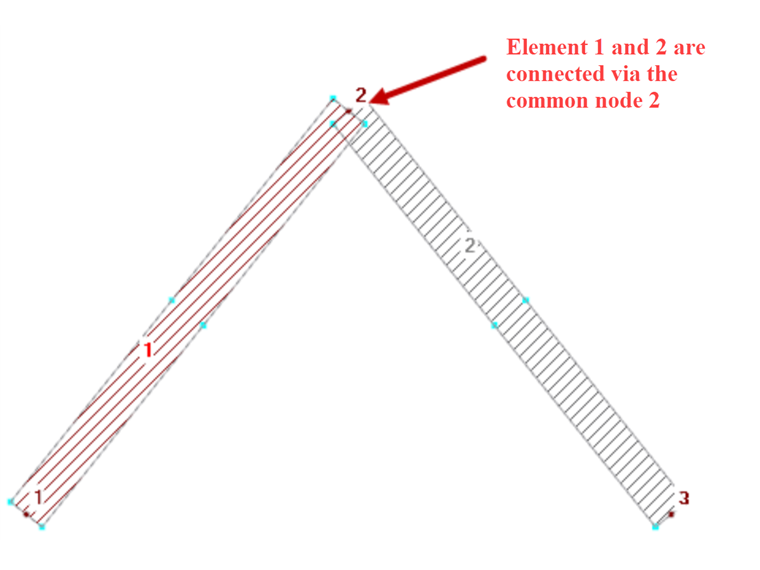

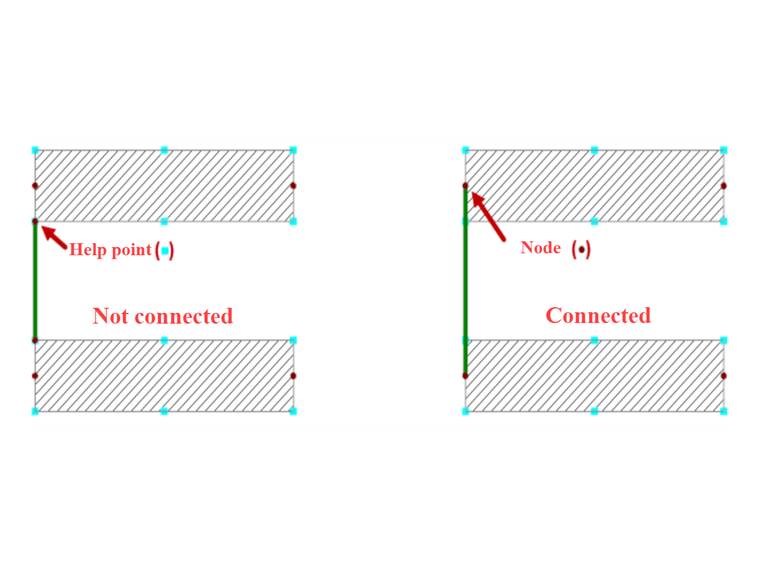

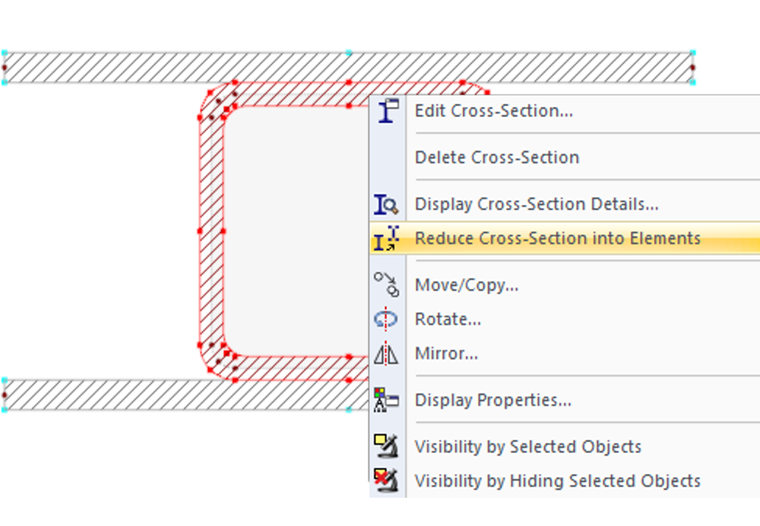

Los elementos est&#225;n conectados entre s&#237; si tienen un nudo com&#250;n. So sind die im Bild 1 dargestellten Elemente 1 und 2 &#252;ber den Knoten 2 verbunden.Ist kein gemeinsamer Knoten verf&#252;gbar, kann die schubsteife Verbindung auch mit einem Nullelement hergestellt werden. Bei einem Nullelement ist die Normaldicke t gleich null. Die Schubdicke t* hingegen muss gr&#246;&#223;er als null sein. Die Festlegung einer Schubdicke t* wird f&#252;r Nullelemente erforderlich, die auf ihrer ganzen L&#228;nge nicht von "normalen" Elementen (t &gt; 0) ber&#252;hrt werden. Es ist dabei empfehlenswert, die Dicke des d&#252;nnsten Elements anzugeben, das an das Nullelement angrenzt.Ein Nullelement kann manuell definiert oder mit Funktion "Knoten und Element verbinden" erzeugt werden. Dabei ist darauf zu achten, dass die Verbindung immer &#252;ber die Knoten der Elemente hergestellt wird und nicht &#252;ber die Hilfspunkte (Bild 2).Sind Elemente mit Profilen zu verbinden, so sind die Profile zuvor mit der Funktion "Profil in Elemente zerlegen" in die einzelnen Elemente zu zerlegen (Bild 3). Dies wird auch im Video gezeigt.

Conexión de elementos mediante nudos y elementos nulos
