Risposta:

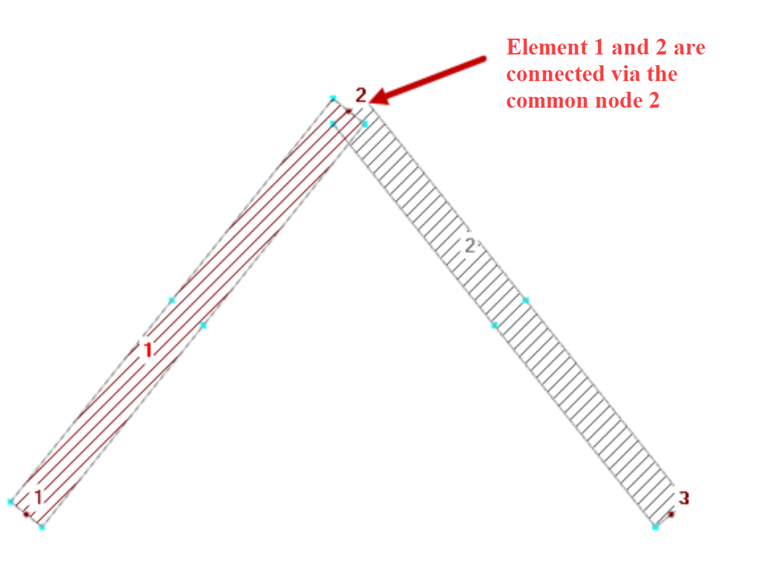

Gli elementi sono collegati tra di loro se hanno un nodo in comune. Pertanto, l'elemento 1 e l'elemento 2 mostrati nell'immagine 01 sono collegati dal nodo 2.
Ist kein gemeinsamer Knoten verfügbar, kann die schubsteife Verbindung auch mit einem Nullelement hergestellt werden. Per gli elementi nulli, lo spessore normale t è uguale a zero. Lo spessore di taglio t* tuttavia, deve essere maggiore di zero. Die Festlegung einer Schubdicke t* wird für Nullelemente erforderlich, die auf ihrer ganzen Länge nicht von "normalen" Elementen (t > 0) berührt werden. Es ist dabei empfehlenswert, die Dicke des dünnsten Elements anzugeben, das an das Nullelement angrenzt.

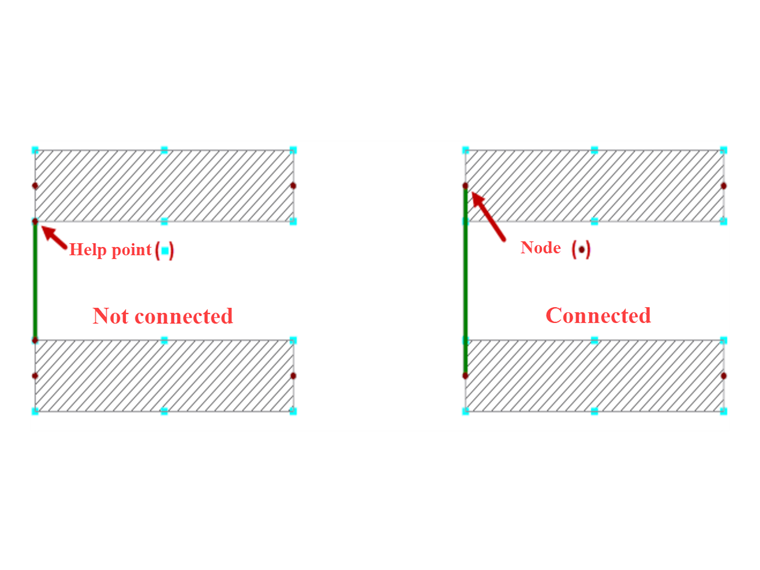

Ein Nullelement kann manuell definiert oder mit Funktion "Knoten und Element verbinden" erzeugt werden. Dabei ist darauf zu achten, dass die Verbindung immer über die Knoten der Elemente hergestellt wird und nicht über die Hilfspunkte (Bild 2).

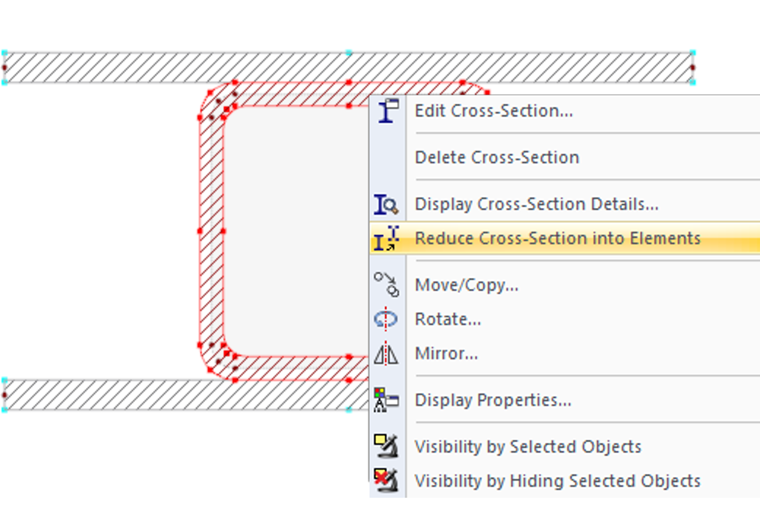

Sind Elemente mit Profilen zu verbinden, so sind die Profile zuvor mit der Funktion "Profil in Elemente zerlegen" in die einzelnen Elemente zu zerlegen (Bild 3). Dies wird auch im Video gezeigt.
