В областях RF-CONCRETE я получаю некоторые вещи недопустимые. Примечание 5 отображается: «Допустимое напряжение сжатия бетона в направлении бетонной стойки превышено».

Ответ

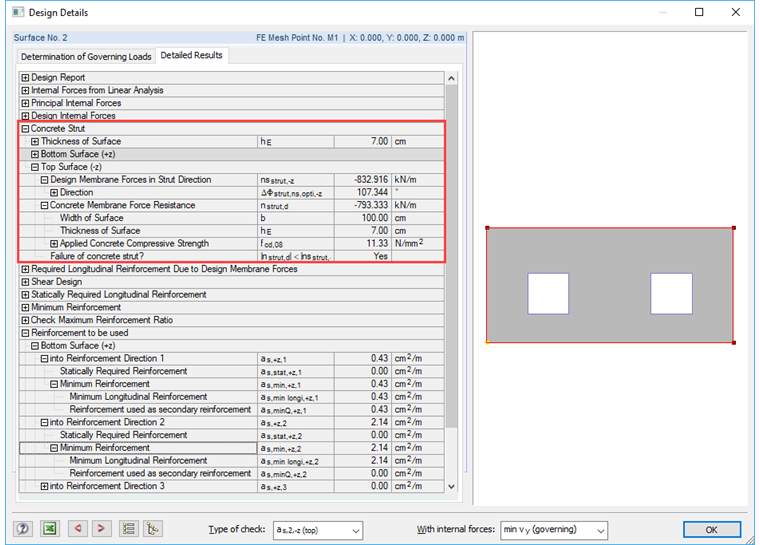

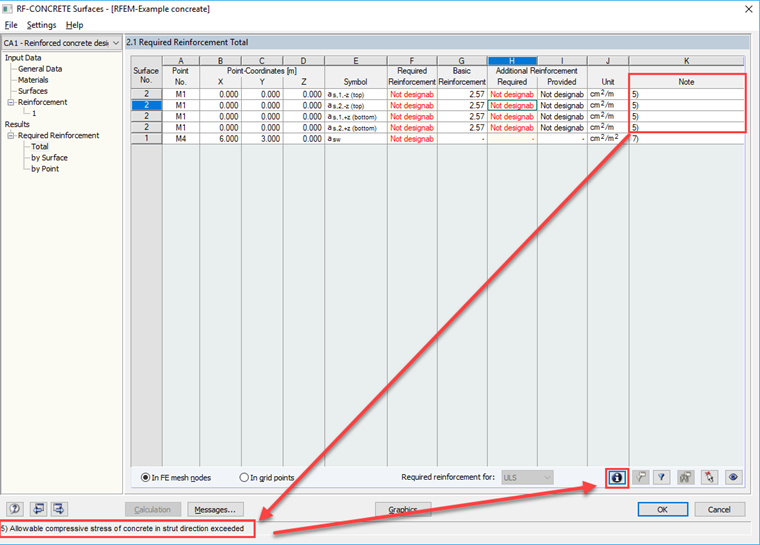

RF-CONCRETE Surfaces придает непроницаемость некоторым точкам экрана 2.1, потому что напряжение сжатия бетона там слишком высокое (см. Рис. 01). На этом экране вы также можете использовать кнопку [Информация], чтобы проверить детали дизайна для строки результатов, выбранной в таблице выше. В новом окне значения показывают, что сила всасываемой мембраны меньше, чем номинальная сила мембраны в направлении стойки (см. Рис. 02).

Программа выводит соответствующее Unmissbarkeitsmeldung на все конечные элементы со слишком большими конкретными сжимающими напряжениями.

Теоретическое обоснование этого доказательства можно найти, среди прочего, в руководстве по поверхностям RF-BETON. Вы можете скачать его по ссылке литературы ниже или вызвать его с открытым модулем, нажав клавишу [F1].

Чтобы противодействовать неприемлемости, можно выполнить следующую процедуру

  • Неприемлемость может быть вызвана особенностями: БАЗА ЗНАНИЙ СВЯЗИ

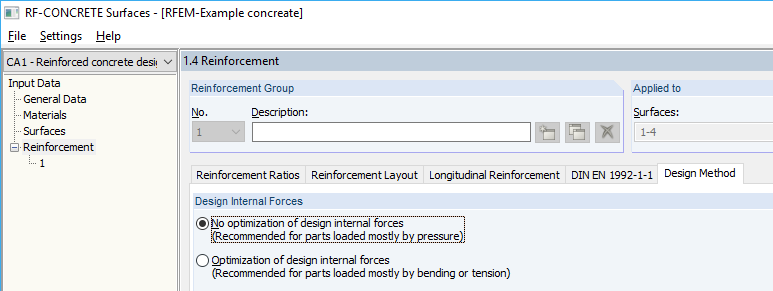

  • Поскольку это не чистая пластина, причиной может стать оптимизация размера резки. Это должно быть отключено с помощью снарядов и панелей (рисунок 3).

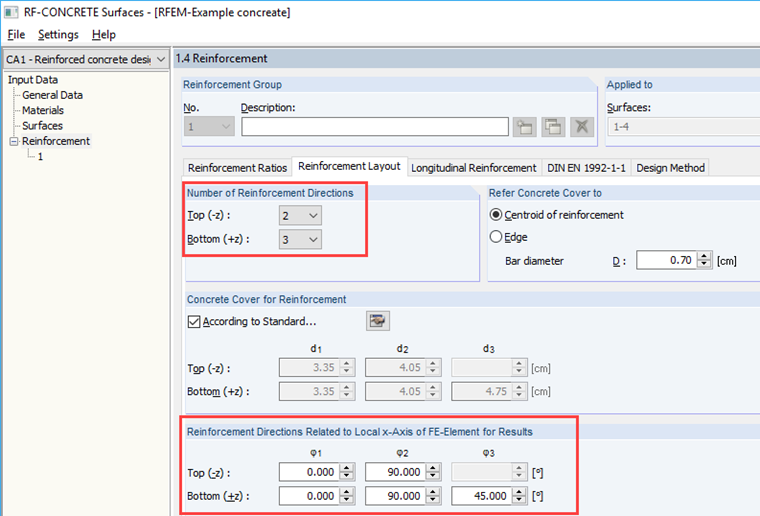

  • Может быть возможно добавить третье укрепление справа (рис. 4).
  • Качество бетона можно повысить
  • Толщина поверхности может быть увеличена
