FAQ 002403 ES 13. febrero 2019

Markus Baumgärtel Módulos adicionales EC2 for RFEM RF-CONCRETE

En las áreas de RF-CONCRETO, recibo algunas cosas inaceptables. Se muestra la Nota 5: "Se excedió el esfuerzo de compresión del concreto permisible en la dirección del puntal del concreto".

Respuesta

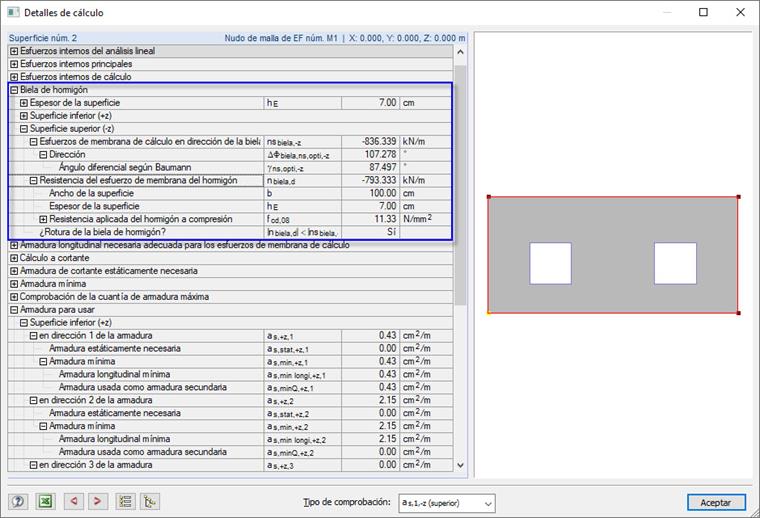

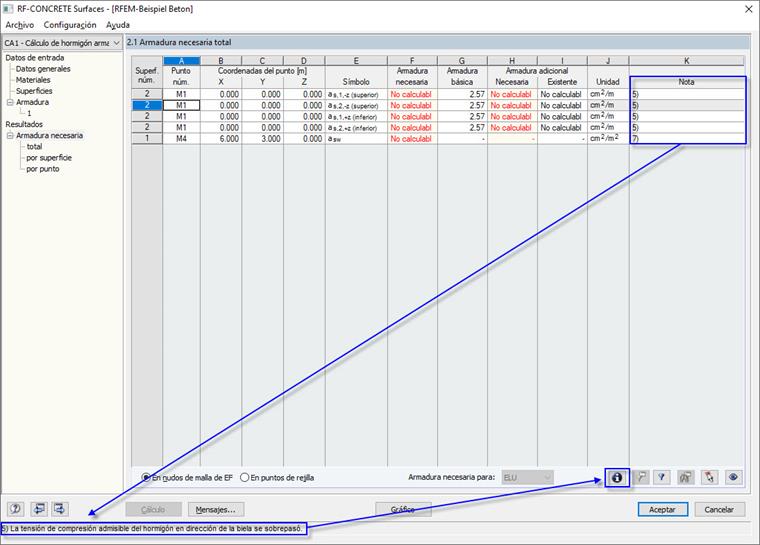

RF-CONCRETE Surfaces proporciona una impermeabilidad a algunos puntos en la pantalla 2.1 porque el esfuerzo de compresión del concreto es demasiado alto allí (ver Fig. 01). En esta pantalla, también puede usar el botón [Información] para verificar los detalles de diseño de la línea de resultados seleccionada en la tabla anterior. En una nueva ventana, los valores muestran que la fuerza de la membrana absorbible es menor que la fuerza nominal del diafragma en la dirección del puntal (ver Fig. 02).

El programa genera un Unmissbarkeitsmeldung correspondiente en todos los elementos finitos con esfuerzos de compresión de concreto demasiado grandes.

Los antecedentes teóricos de esta prueba se pueden encontrar en el manual sobre superficies RF-BETON, entre otros. Puede descargarlo desde el enlace de la literatura a continuación o llamarlo con el módulo abierto presionando la tecla [F1].

Para contrarrestar la inaceptabilidad, se puede seguir el siguiente procedimiento

  • La inaceptabilidad puede ser causada por singularidades: ENLACE BASE DE CONOCIMIENTOS

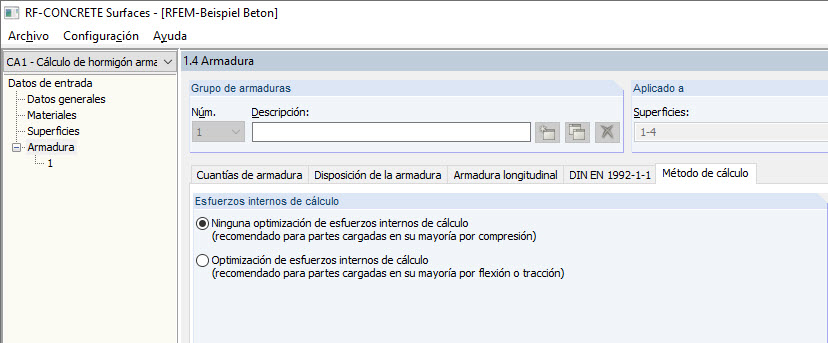

  • Tan pronto como no sea una placa pura, la optimización del tamaño de corte puede ser la causa. Esto debe desactivarse con carcasas y paneles (imagen 3).

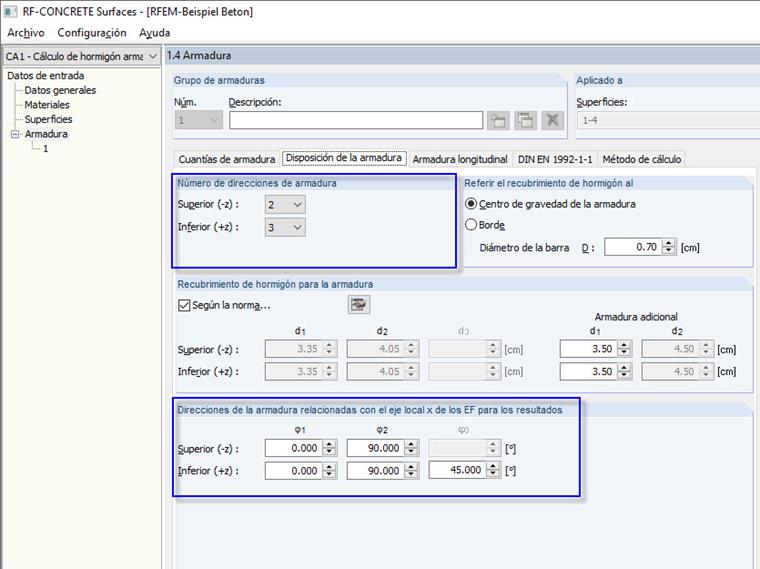

  • Puede ser posible agregar un tercer derecho de refuerzo (Fig. 4).
  • La calidad del hormigón puede ser aumentada.
  • El espesor de la superficie se puede aumentar.

Palabras clave

Nota 5 puntal de hormigón inaceptable.

Referencia

[1]   Eurocode 2: Planung von Stahlbeton- und Spannbetontragwerken. In .
[2]   Handbuch RF-BETON Flächen. Tiefenbach: Dlubal Software, Mai 2018.
