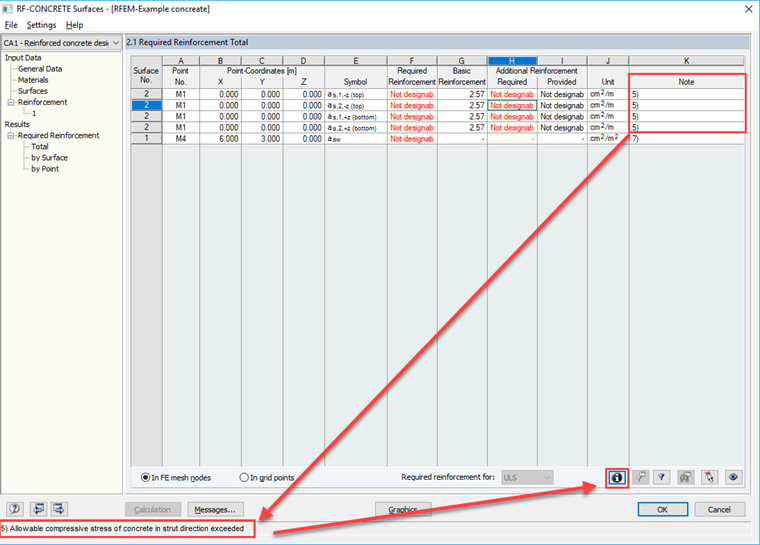

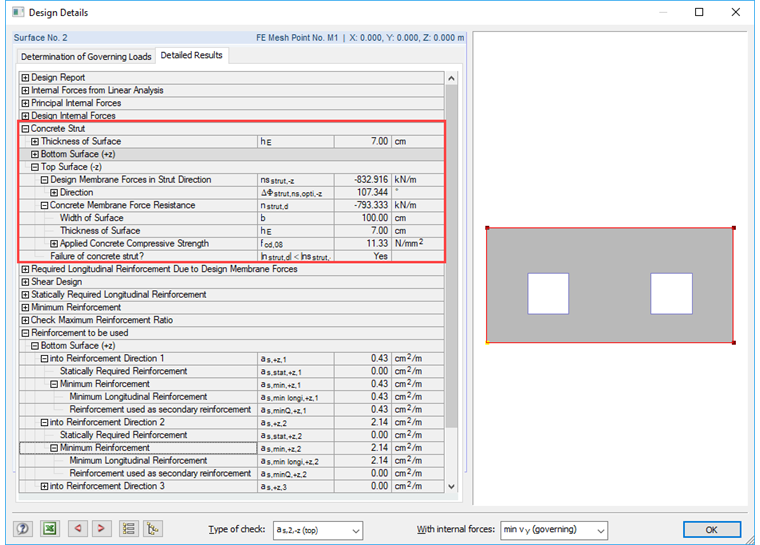

RF‑CONCRETE Surfaces visualizza il progetto fallito in alcune posizioni nella finestra 2.1 perché la tensione di compressione del calcestruzzo è troppo alta (vedere l'immagine 01). In questa finestra, è anche possibile utilizzare il pulsante [Info] per verificare i dettagli di progettazione per una riga di risultati selezionata nella tabella sopra. Sulla base dei valori mostrati in una nuova finestra, è ovvio che la resistenza alla forza della membrana è inferiore alla forza della membrana di progetto nella direzione del puntone (vedere l'immagine 02).
Di conseguenza, il programma visualizza un messaggio corrispondente "non progettabile" su tutti gli elementi finiti con tensioni di compressione del calcestruzzo troppo elevate.
Die theoretischen Hintergründe zu diesem Nachweis finden Sie u. a. im Handbuch zu RF-BETON Flächen. È possibile scaricarlo utilizzando il collegamento in Riferimento o aprirlo nel modulo premendo il tasto [F1].
Al fine di prevenire situazioni non designabili, è possibile seguire questa procedura:
- Il progetto fallito può essere causato da una singolarità.

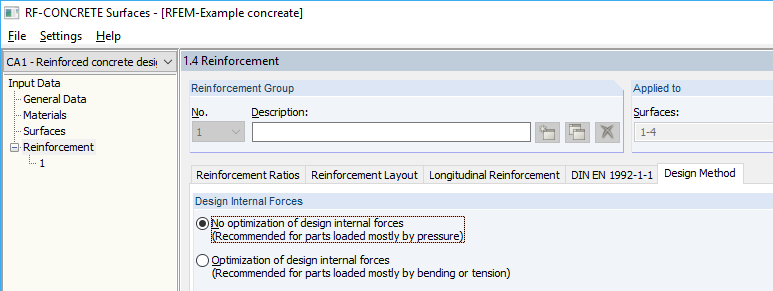

- Se non c'è un solaio puro, la causa potrebbe essere l'ottimizzazione delle forze interne. Questo dovrebbe essere disattivato nel caso di gusci e solai (Figura 03).
- Può essere utile aggiungere una terza direzione dell'armatura (Figura 04).
- La qualità del calcestruzzo può essere aumentata.
- Lo spessore della superficie può essere aumentato.
