FAQ 002403 CS 13. února 2019

Markus Baumgärtel Přídavné moduly EC2 for RFEM RF-CONCRETE

V RF-CONCRETE oblastech, jsem si některé věci nepřijatelné. Zobrazí se poznámka 5: "Přípustné tlakové napětí betonu ve směru betonové vzpěry překročilo."

Odpověď

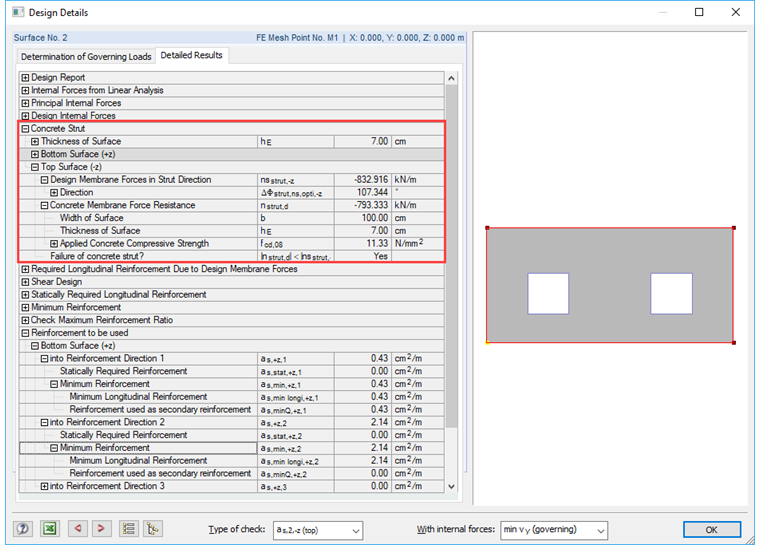

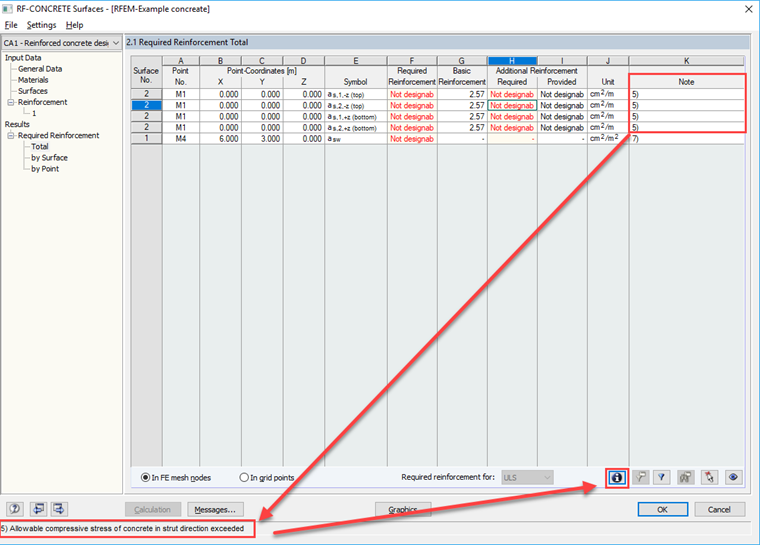

Plochy RF-CONCRETE poskytují nepropustnost pro některé body na obrazovce 2.1, protože tam je namáhání betonu v betonu příliš vysoké (viz obr. 01). Na této obrazovce můžete také pomocí tlačítka [Info] zkontrolovat detaily návrhu pro výsledný řádek vybraný ve výše uvedené tabulce. V novém okně hodnoty ukazují, že absorbovatelná síla membrány je menší než jmenovitá síla membrány ve směru vzpěry (viz obr. 02).

Program vydává odpovídající Unmissbarkeitsmeldung na všech konečných prvcích s příliš velkým tlakovým napětím betonu.

Teoretické základy tohoto důkazu lze mimo jiné nalézt v manuálu k povrchům RF-BETON. Můžete si jej stáhnout z odkazu literatury níže nebo zavolat s otevřeným modulem stisknutím klávesy [F1].

K potlačení nepřijatelnosti lze použít následující postup

  • Nepřijatelnost může být způsobena zvláštnostmi: LINK ZNALOSTNÍ ZÁKLAD
  • Jakmile to není čistá deska, příčinou může být optimalizace velikosti řezu. To by mělo být deaktivováno pomocí skořepin a panelů (obrázek 3).

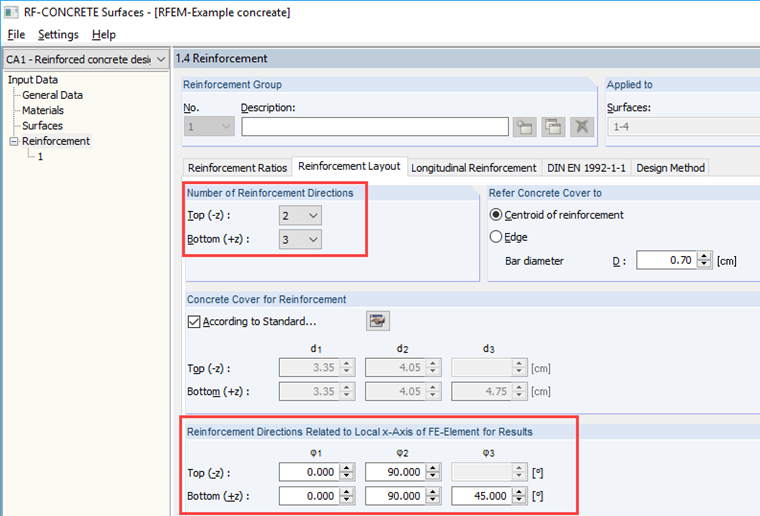

  • Je možné přidat třetí pravou výztuž (obr. 4).
  • Kvalita betonu může být zvýšena
  • Tloušťka povrchu může být zvýšena

Klíčová slova

Poznámka 5 betonová vzpěra nepřijatelná

Literatura

[1]   Eurocode 2: Planung von Stahlbeton- und Spannbetontragwerken. In .
[2]   Handbuch RF-BETON Flächen. Tiefenbach: Dlubal Software, Mai 2018.
