In RF-BETON Flächen erhalte ich an einigen Stellen Unbemessbarkeiten. Es wird der Hinweis 5 angezeigt: "Zulässige Betondruckspannung in Richtung der Betondruckstrebe überschritten."

Antwort

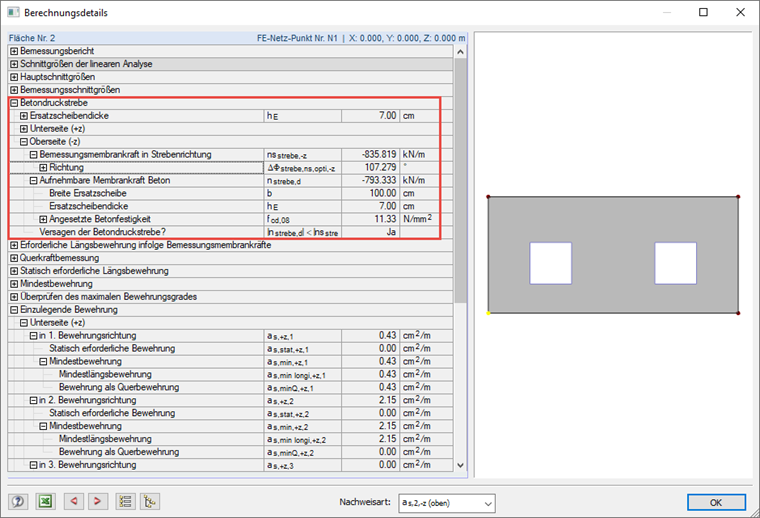

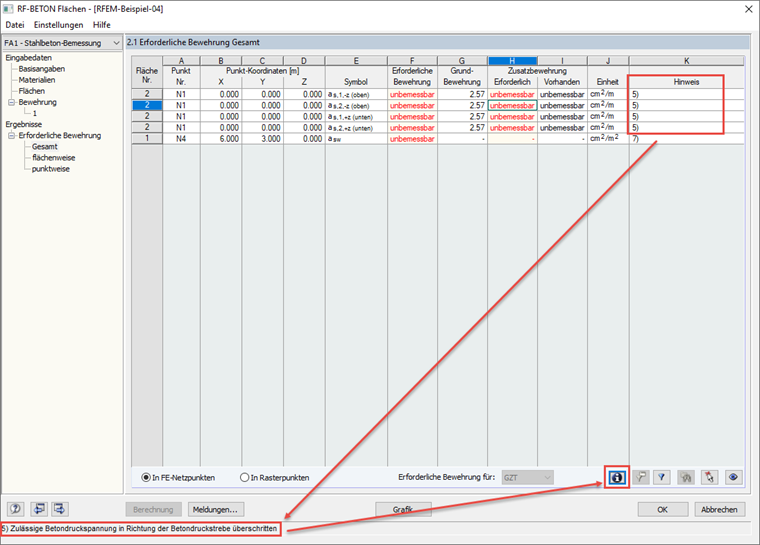

RF-BETON Flächen gibt in Maske 2.1 für einige Stellen eine Unbemessbarkeit aus, da dort die Betondruckspannung zu groß ist (siehe Bild 01). In dieser Maske können über die [Info]-Schaltfläche auch die Bemessungsdetails für die Ergebniszeile überprüft werden, die in der Tabelle oben selektiert ist. In einem neuen Fenster ist anhand der Werte ersichtlich, dass die aufnehmbare Membrankraft kleiner ist als die Bemessungsmembrankraft in Strebenrichtung (siehe Bild 02).

Das Programm gibt an allen finiten Elementen mit zu großen Betondruckspannungen eine entsprechende Unbemessbarkeitsmeldung aus.

Die theoretischen Hintergründe zu diesem Nachweis finden Sie u. a. im Handbuch zu RF-BETON Flächen. Sie können es über den unten angegebenen Literatur-Link herunterladen oder bei geöffnetem Modul mit der [F1]-Taste aufrufen.

Um der Unbemessbarkeit entgegenzuwirken, kann wie folgt vorgegangen werden

  • Die Unbemessbarkeit kann von Singularitäten verursacht werden.

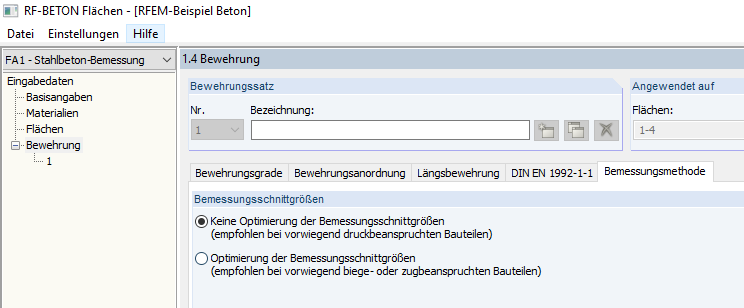

  • Sobald es sich nicht um eine reine Platte handelt, kann die Schnittgrößenoptimierung ursächlich sein. Diese sollte bei Schalen und Scheiben deaktiviert werden (Bild 3).

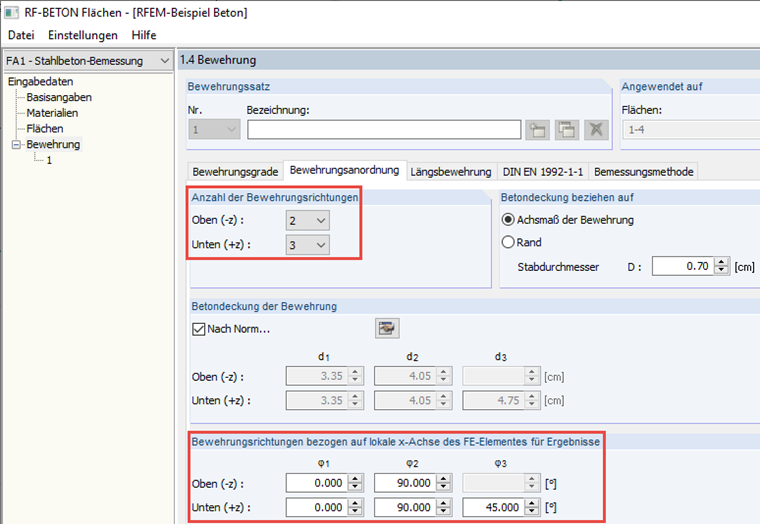

  • Eventuell kann eine dritte Bewehrungsrichtung hinzugefügt werden (Bild 4).
  • Die Betongüte kann erhöht werden
  • Die Flächendicke kann erhöht werden

Schlüsselwörter

Hinweis 5 Betondruckstrebe Unbemessbarkeit Betondruckspannung

Literatur

[1]   Eurocode 2: Planung von Stahlbeton- und Spannbetontragwerken. In .
[2]   Handbuch RF-BETON Flächen. Tiefenbach: Dlubal Software, Mai 2018.
