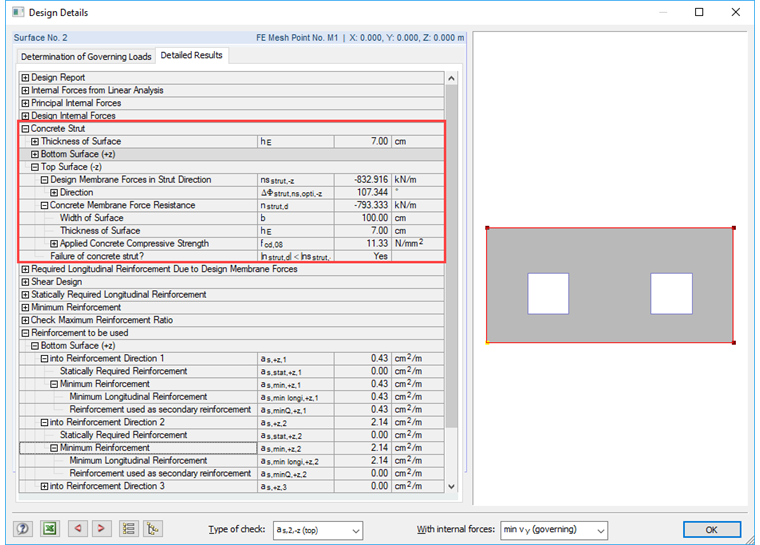

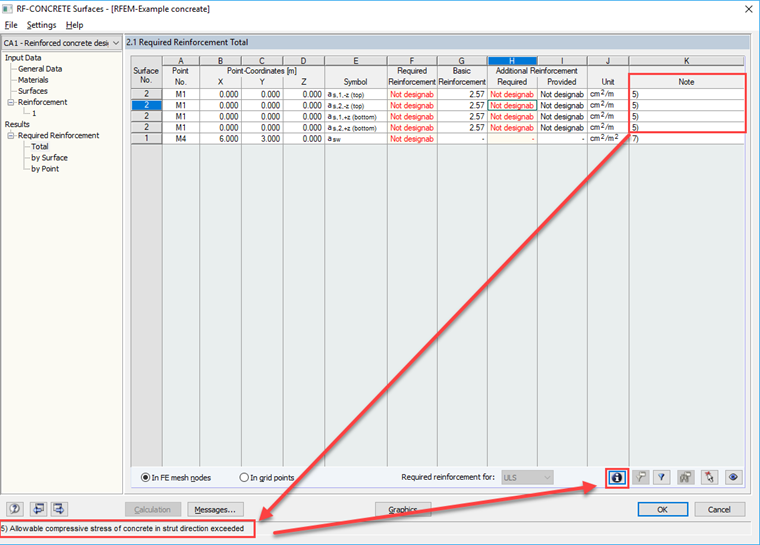

O RF-CONCRETE Surfaces apresenta o dimensionamento falhado em alguns locais na janela 2.1 porque a tensão de compressão do betão aí é muito alta (ver Figura 01). Nesta janela, também pode utilizar o botão [Informação] para verificar os detalhes do dimensionamento para uma linha de resultados selecionada na tabela acima. Com base nos valores apresentados numa nova janela, é óbvio que a resistência da força da membrana é inferior à força da membrana de cálculo na direção da escora (ver Figura 02).
Como resultado, o programa exibe uma mensagem correspondente "não dimensionável" em todos os elementos finitos com grandes tensões de compressão do betão.
Die theoretischen Hintergründe zu diesem Nachweis finden Sie u. a. im Handbuch zu RF-BETON Flächen. Pode fazer o download através da ligação em Referência ou abrir no módulo premindo a tecla [F1].
Para evitar situações imprevisíveis, pode seguir este procedimento:
- A falha no dimensionamento pode ser causada por singularidades.

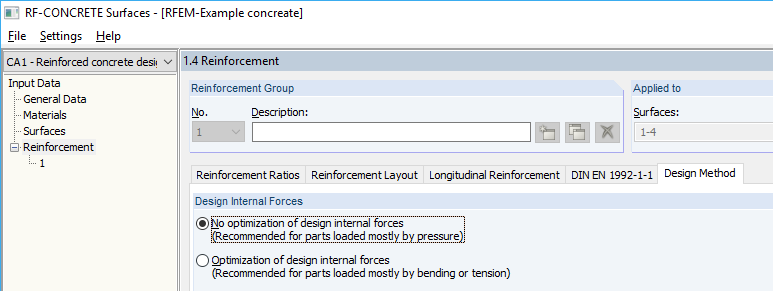

- Se não houver laje pura, a causa pode ser a otimização dos esforços internos. Isso deve ser desativado no caso de cascas e lajes (Figura 03).

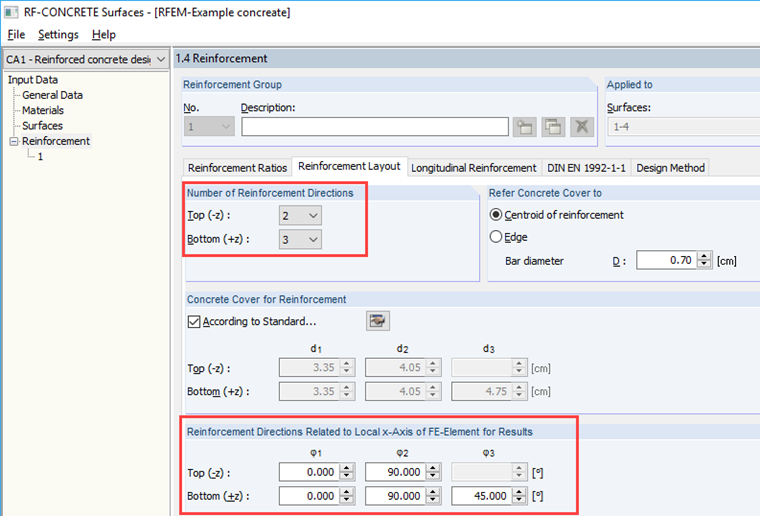

- Pode ser útil adicionar uma terceira direção de armadura (Figura 04).
- A qualidade do betão pode ser aumentada.
- A espessura da superfície pode ser aumentada.
