FAQ 002403 FR 13 février 2019

Markus Baumgärtel Modules additionnels EC2 for RFEM RF-CONCRETE

Dans les zones RF-CONCRETE, certaines choses sont inacceptables. La note 5 est affichée: "Dépassement de la contrainte de compression du béton admissible dans la direction du montant en béton."

Réponse

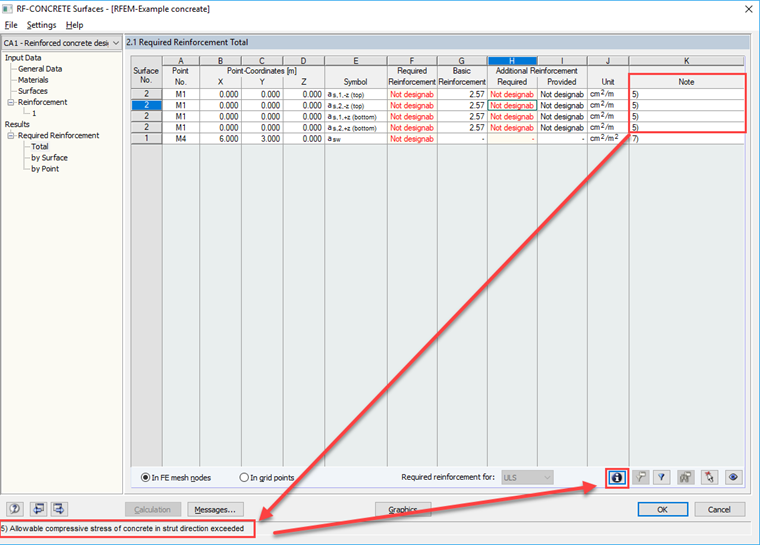

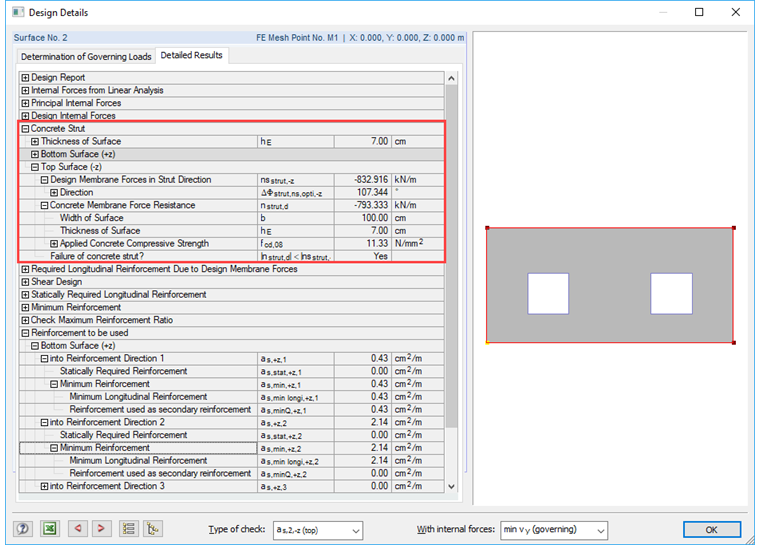

RF-CONCRETE Les surfaces confèrent une étanchéité à certains points de l'écran 2.1 car la contrainte de compression du béton y est trop élevée (voir la figure 01). Sur cet écran, vous pouvez également utiliser le bouton [Info] pour vérifier les détails de conception de la ligne de résultat sélectionnée dans le tableau ci-dessus. Dans une nouvelle fenêtre, les valeurs indiquent que la force de la membrane résorbable est inférieure à la force nominale du diaphragme dans la direction de la jambe de force (voir la figure 02).

Le programme génère une Unmissbarbarkeitsmeldung correspondante sur tous les éléments finis soumis à des contraintes de compression du béton trop importantes.

Le fond théorique de cette preuve se trouve dans le manuel sur les surfaces RF-BETON, entre autres. Vous pouvez le télécharger à partir du lien ci-dessous ou l'appeler avec le module ouvert en appuyant sur la touche [F1].

Pour contrer l'inacceptabilité, la procédure suivante peut être suivie

  • L’inacceptabilité peut être causée par des singularités: LIEN BASE DE CONNAISSANCE

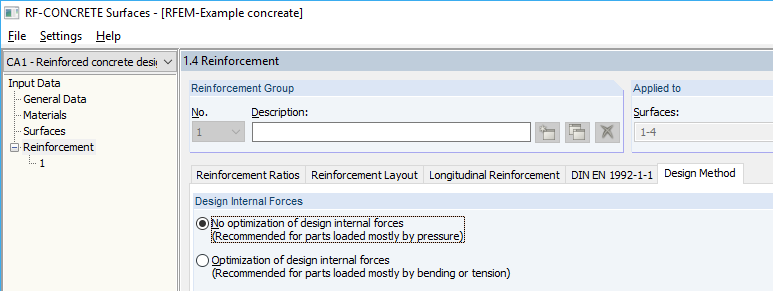

  • Dès que ce n'est pas une plaque pure, l'optimisation de la taille de coupe peut en être la cause. Ceci doit être désactivé avec les coques et les vitres (image 3).

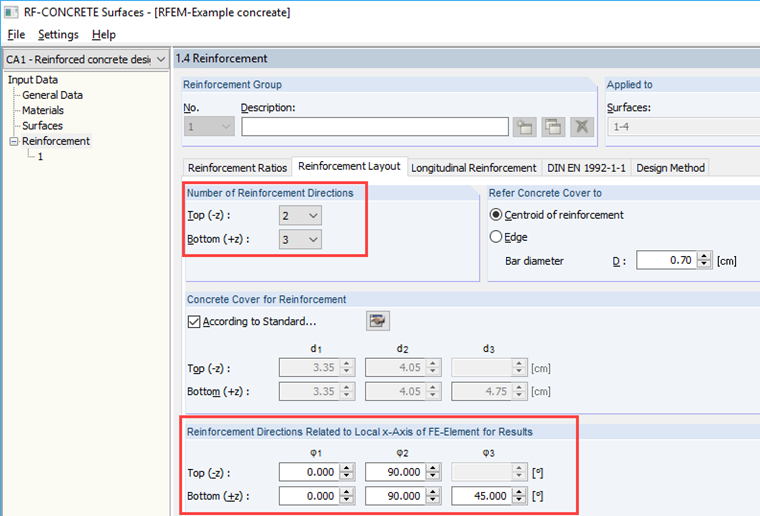

  • Il est possible d’ajouter un troisième renfort à droite (Fig. 4).
  • La qualité du béton peut être augmentée
  • L'épaisseur de la surface peut être augmentée

Mots-clés

Note 5 contrefiche en béton inacceptable

Littérature

[1]   Eurocode 2: Planung von Stahlbeton- und Spannbetontragwerken. In .
[2]   Handbuch RF-BETON Flächen. Tiefenbach: Dlubal Software, Mai 2018.
