FAQ 002809 RU 5. апреля 2019

Paul Kieloch Дополнительные модули RFEM RF-PUNCH Pro

В RF-STANZ Pro я использую отраслевую модель для определения коэффициента увеличения нагрузки.
Из-за особенностей размеров пересечения поверхности значения ß иногда устанавливаются слишком высокими. Как я могу справиться с этим?

Ответ

Верно, что особенности в расчете КЭ также влияют на результаты определения коэффициента увеличения нагрузки β с помощью отраслевой модели.

Диапазоны сглаживания, введенные в модели RFEM, не влияют на определение ß в RF-STANZ Pro.

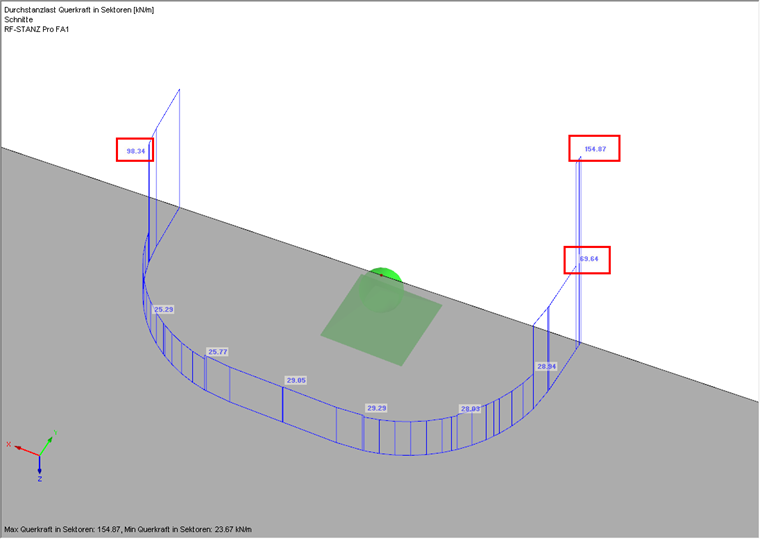

Если на результаты в критическом круглом сечении влияют особенности, у вас есть возможность указать коэффициент увеличения нагрузки самостоятельно. Для этого вы можете отобразить «Сдвиговое усилие в секторах» в навигаторе результатов RF-STANZ Pro (см. Рис. 01). Максимальное значение всех секторов используется для определения коэффициента β.

В нашей базе знаний вы также найдете техническую документацию для определения коэффициента увеличения нагрузки.

Теперь вы можете оценить с точки зрения разработки, следует ли использовать это значение для определения коэффициента увеличения нагрузки или нет. Если нет, вы, как пользователь, можете оценить прогрессирование силы сдвига в секторах (см. Рис. 01) и самостоятельно определить коэффициент увеличения нагрузки ß (усредненное значение рассматриваемого сектора / среднее значение по всему циклу среза).

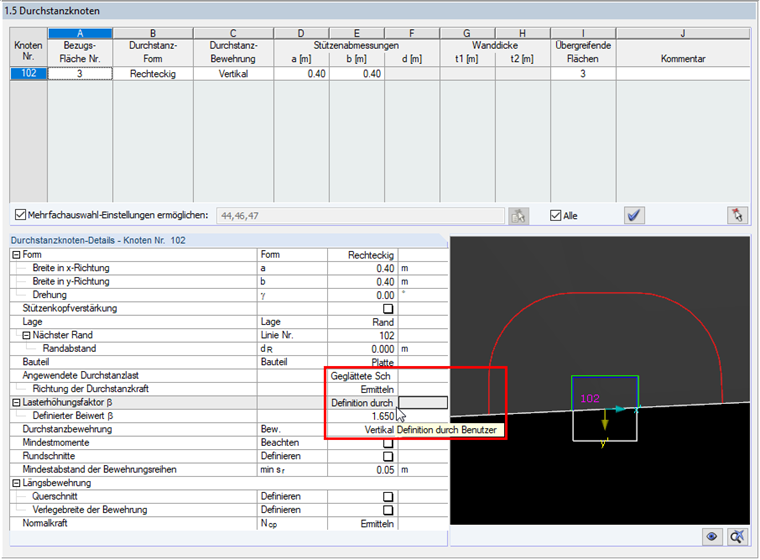

В RF-STANZ Pro у вас есть возможность напрямую указать коэффициент увеличения нагрузки ß во входном диалоге «1.5 Штамповка узлов». Смотрите рисунок 02. Таким образом, вы можете обрабатывать значения, вытекающие из сингулярности, индивидуально указывая коэффициент увеличения нагрузки β.

Важным является:
Программа не может поставить автомат для этого. Эти точки всегда должны проверяться и оцениваться индивидуально планировщиком.

Ключевые слова

Коэффициент увеличения нагрузки ß Перфорация Уникальность Критический круглый вырез Градиент сдвига
