Paul Kieloch Modules additionnels RFEM RF-PUNCH Pro

Dans RF-STANZ Pro, j’utilise le modèle de secteur pour déterminer le facteur d’augmentation de la charge ß.
En raison des singularités dans les tailles d'intersection de surface, les valeurs ß sont parfois trop élevées. Comment puis-je gérer cela?

Réponse

Il est vrai que les singularités dans le calcul de FE affectent également les résultats de la détermination du facteur d'augmentation de la charge β à l'aide du modèle sectoriel.

Les plages de lissage introduites dans le modèle RFEM n’ont aucune influence sur la détermination de ß dans RF-STANZ Pro.

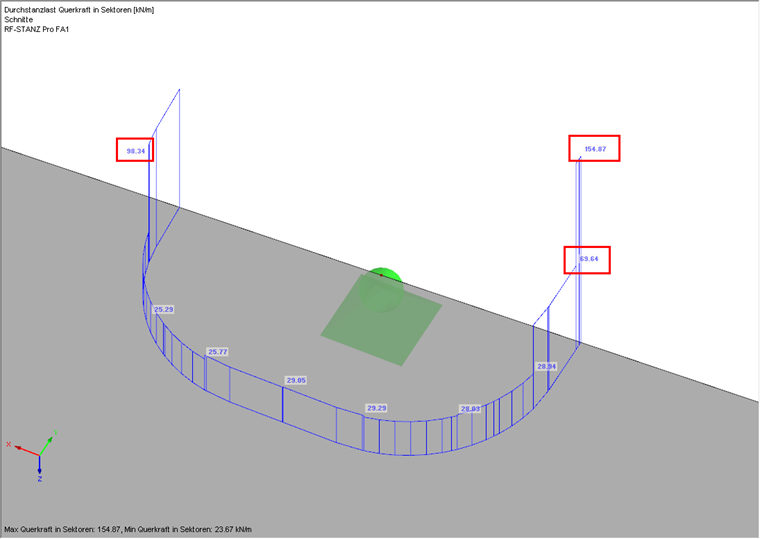

Si les singularités ont une influence sur les résultats de la section des tours critiques, vous avez la possibilité de spécifier vous-même le facteur d'augmentation de la charge ß. Pour ce faire, vous pouvez afficher "Force de cisaillement dans les secteurs" dans le navigateur de résultats des résultats de RF-STANZ Pro (voir la figure 01). La valeur maximale de tous les secteurs est utilisée pour déterminer le coefficient β.

Dans notre base de connaissances, vous trouverez également un document technique permettant de déterminer le facteur d'augmentation de la charge ß.

Vous pouvez maintenant estimer en termes d'ingénierie si cette valeur doit être utilisée pour déterminer le facteur d'augmentation de charge ou non. Sinon, vous, en tant qu'utilisateur, pouvez évaluer vous-même la progression de la force de cisaillement dans les secteurs (voir figure 01) et déterminer vous-même le facteur d'augmentation de la charge ß (valeur moyenne du secteur considéré / moyenne sur toute la coupe arrondie).

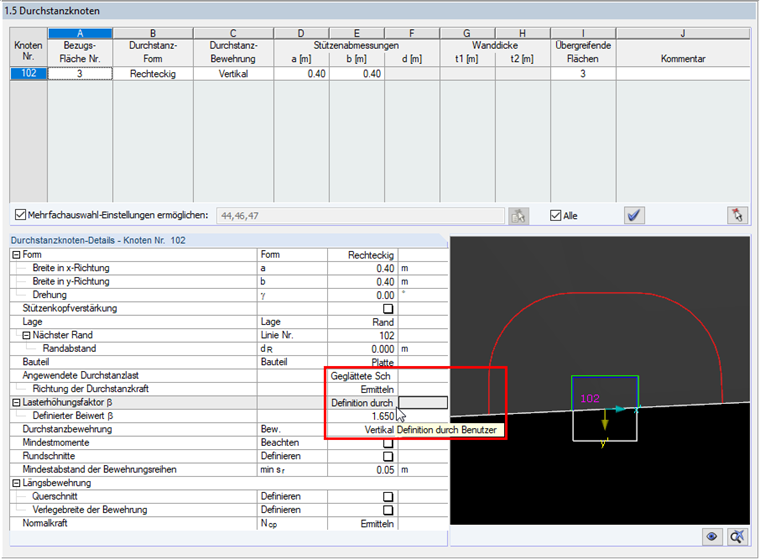

Dans RF-STANZ Pro, vous avez la possibilité de spécifier directement le facteur d'augmentation de la charge ß dans le dialogue de saisie "1.5 Noeuds de perforation". (voir la Figure 02). Ainsi, vous pouvez gérer les valeurs résultant d'une singularité en spécifiant individuellement le facteur d'augmentation de charge β.

Important est:
Le programme ne peut pas fournir automatique pour cela. Ces points doivent toujours être vérifiés et évalués individuellement par le planificateur.

Mots-clés

Facteur d'augmentation de charge ß Perforation Unicité Coupe ronde critique Gradient de cisaillement
