Resposta:
É correto que as singularidades no cálculo de EF também afetam os resultados da determinação do fator de aumento de carga ß através do modelo de setor.
Os intervalos de suavização aplicados no modelo do RFEM não têm influência na determinação de ß no RF-PUNCH Pro.

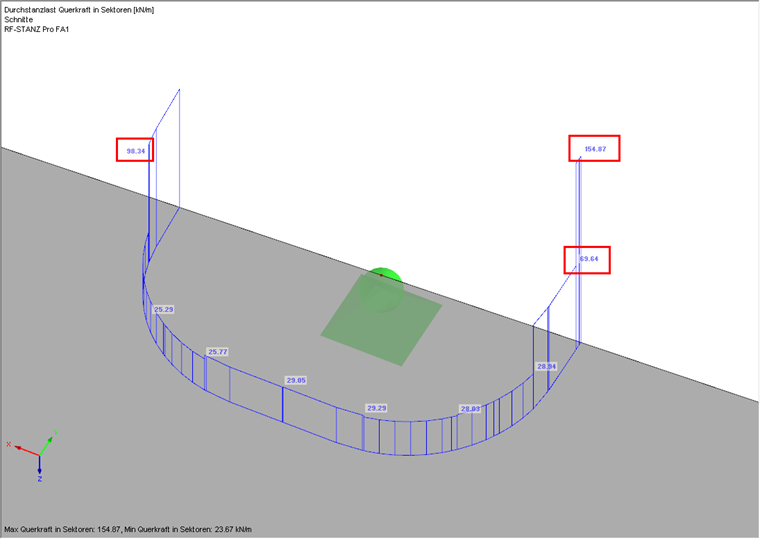

Se os resultados no perímetro de controlo crítico forem influenciados por singularidades, o fator de aumento da carga ß pode ser selecionado pelo utilizador. A "Força de corte em setores" pode ser apresentada no navegador de resultados do RF‑PUNCH Pro (Figura 01). O valor máximo de todos os setores é utilizado para determinar o fator ß.
Na nossa base de dados de conhecimento, pode encontrar um artigo que descreve o fator de aumento da carga ß.
Agora, pode estimar de acordo com a prática de engenharia se este valor deve ser aplicado para a determinação do fator de aumento de carga ou não. Caso contrário, pode avaliar a distribuição da força de corte nos setores (ver Figura 01) e determinar o fator de aumento da carga ß (valor médio do setor considerado/valor médio em todo o perímetro de controlo).

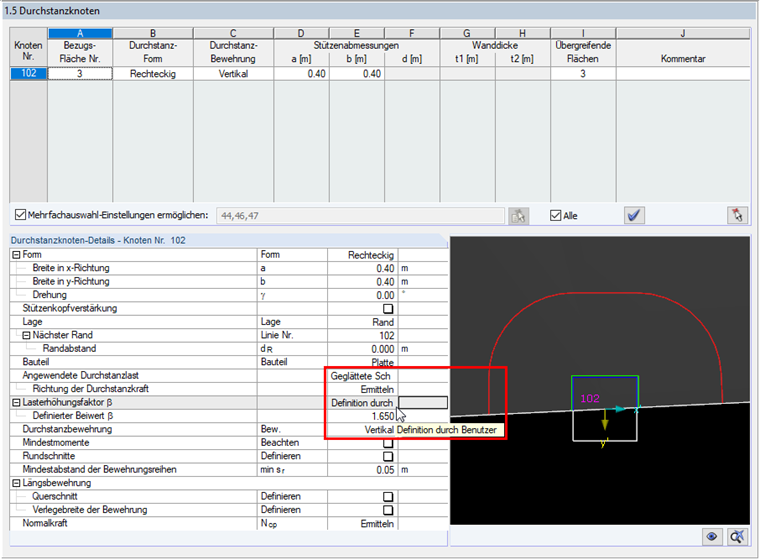

Na janela de entrada "1.5 Nós de punçoamento" do RF-PUNCH Pro, pode especificar diretamente o fator de aumento da carga ß. Ver Figura 02. Assim, é possível evitar os valores resultantes de uma singularidade através da especificação individual do fator de aumento da carga β.
O seguinte é importante:
O programa não permite controlar esta situação de forma automática. Estes pontos devem ser sempre verificados e avaliados individualmente pelo engenheiro responsável.
