Risposta:
È vero che le singolarità in un calcolo EF influenzano anche i risultati della determinazione del coefficiente di aumento del carico ß mediante il modello di settore.Gli intervalli regolari applicati nel modello RFEM non hanno influenza sulla determinazione di ß in RF‑PUNCH Pro.

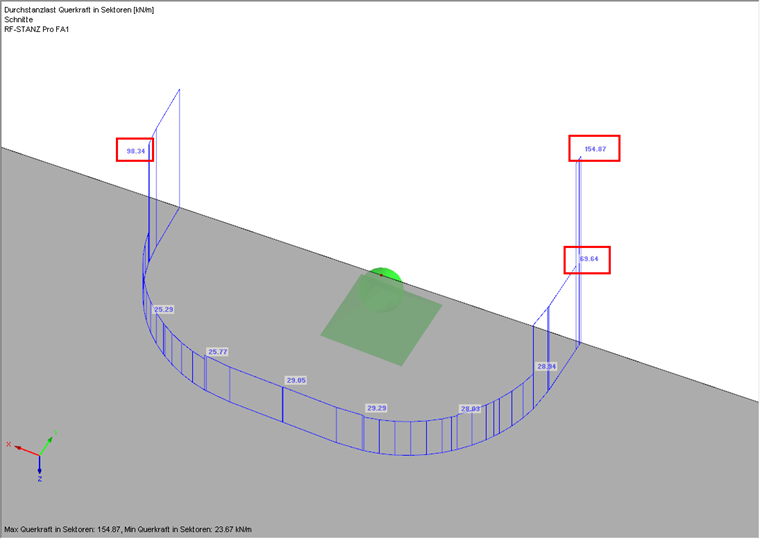

Se i risultati nel perimetro critico di controllo sono influenzati da singolarità, è possibile selezionare il coefficiente di aumento del carico ß. È possibile visualizzare la "Forza di taglio nei settori" nel navigatore dei risultati di RF‑PUNCH Pro (Figura 01). Il valore massimo di tutti i settori viene utilizzato per determinare il coefficiente ß.
Nella nostra Knowledge Base , puoi trovare un articolo che descrive il coefficiente di aumento del carico ß.
Ora, è possibile stimare, in linea con la pratica ingegneristica, se questo valore deve essere applicato o meno per la determinazione del coefficiente di aumento del carico. In caso contrario, è possibile valutare la distribuzione della forza di taglio nei settori (vedere la Figura 01) e determinare da sé il coefficiente di aumento del carico ß (il valore medio del settore/valore medio considerato sull'intero perimetro di controllo).

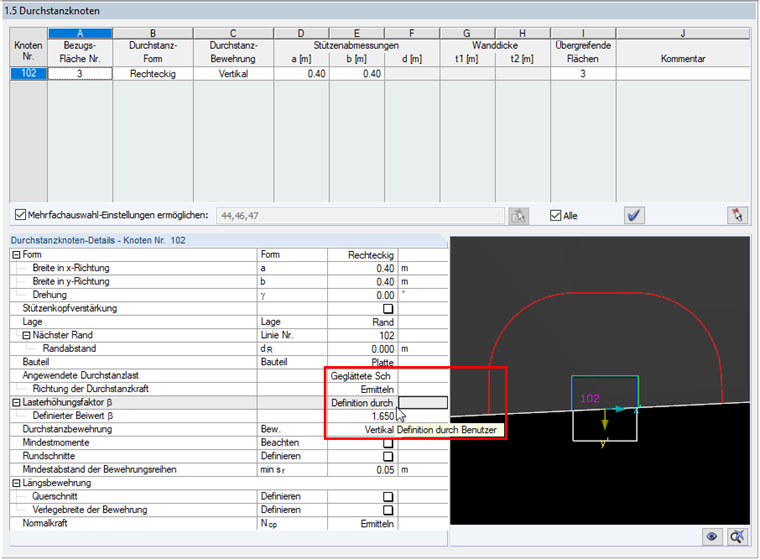

Nella finestra di input "1.5 Nodi di taglio-punzonamento" di RF‑PUNCH Pro, è possibile specificare direttamente il coefficiente di aumento del carico ß. Vedi immagine 02. Pertanto, è possibile evitare i valori risultanti da una singolarità specificando individualmente il coefficiente di aumento del carico .
Quanto segue è importante:
Il programma non può fornire il controllo automatico per questo. Questi punti devono sempre essere verificati individualmente e valutati dall'ingegnere.
