W RF-STANZ Pro używam modelu sektorowego do określenia współczynnika wzrostu obciążenia ß.
Ze względu na osobliwości w rozmiarach przecięcia powierzchni, wartości ß są czasami ustawiane zbyt wysoko. Jak sobie z tym poradzić?

Odpowiedź

Prawdą jest, że osobliwości w obliczeniach FE wpływają również na wyniki wyznaczania współczynnika wzrostu obciążenia β za pomocą modelu sektorowego.

Zakresy wygładzania wprowadzone w modelu RFEM nie mają wpływu na oznaczenie ß w RF-STANZ Pro.

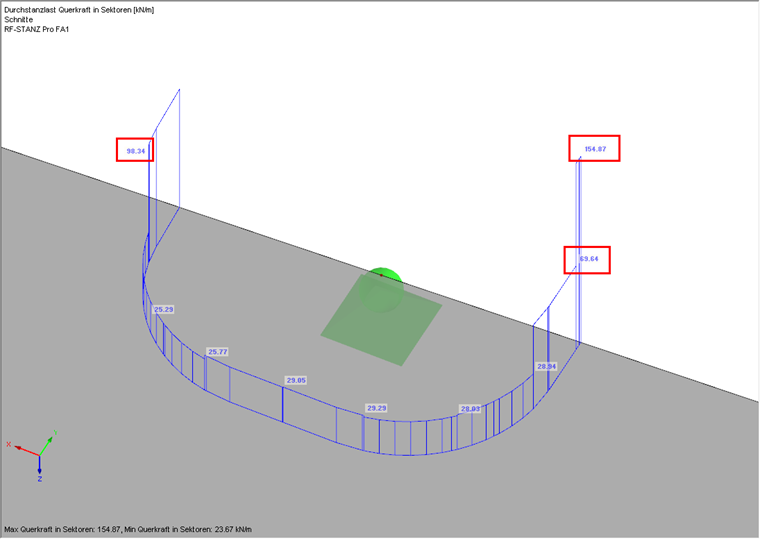

Jeśli na wyniki w sekcji rundy krytycznej wpływają osobliwości, możesz sam określić współczynnik zwiększenia obciążenia ß. Aby to zrobić, możesz wyświetlić „siłę ścinającą w sektorach” w nawigatorze wyników wyników RF-STANZ Pro (patrz rys. 01). Maksymalna wartość wszystkich sektorów jest używana do określenia współczynnika β.

W naszej Bazie wiedzy znajduje się również dokument techniczny do określenia współczynnika zwiększenia obciążenia ß.

Można teraz oszacować pod względem inżynieryjnym, czy ta wartość powinna zostać użyta do określenia współczynnika zwiększenia obciążenia, czy nie. Jeśli nie, użytkownik może ocenić postęp siły ścinającej w sektorach (patrz rys. 01) i samodzielnie określić współczynnik zwiększenia obciążenia ß (uśredniona wartość rozpatrywanego sektora / średnia wartość w całym cięciu okrągłym).

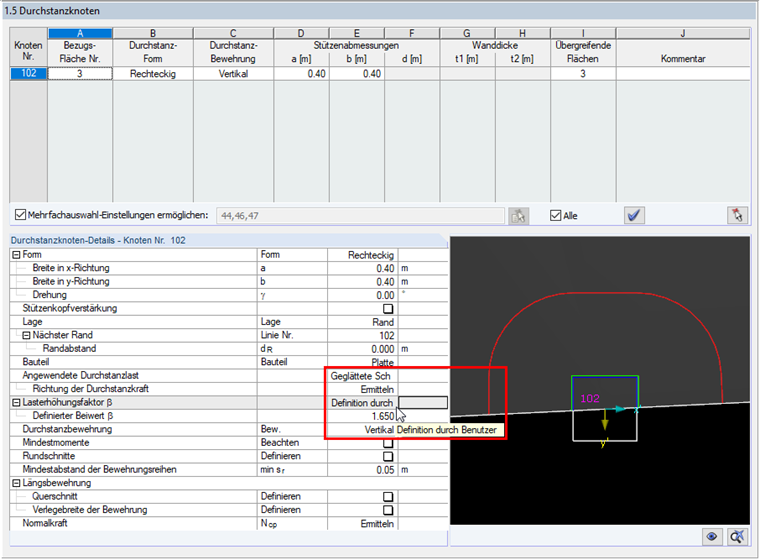

W RF-STANZ Pro masz możliwość bezpośredniego określenia współczynnika zwiększenia obciążenia ß w oknie dialogowym wprowadzania „1.5 Węzły wykrawające”. Patrz rysunek 02. W ten sposób można obsługiwać wartości wynikające z osobliwości, określając indywidualnie współczynnik zwiększenia obciążenia β.

Ważne jest:
Program nie może dostarczyć tego automatycznie. Punkty te muszą być zawsze sprawdzane i oceniane indywidualnie przez planistę.
