Pregunta

En RF-PUNCH Pro, utilizo el modelo de sector para determinar el factor de aumento de carga ß.
Sin embargo, debido a las singularidades en los esfuerzos internos de la superficie, los valores de ß se establecen a veces demasiado altos. ¿Cómo puedo manejar esto?


Respuesta:
Es correcto que las singularidades en un cálculo de EF también afectan a los resultados de la determinación del factor de aumento de carga ß por medio del modelo de sector.

Los intervalos de suavizado aplicados en el modelo RFEM no influyen en la determinación de ß en RF-PUNCH Pro.

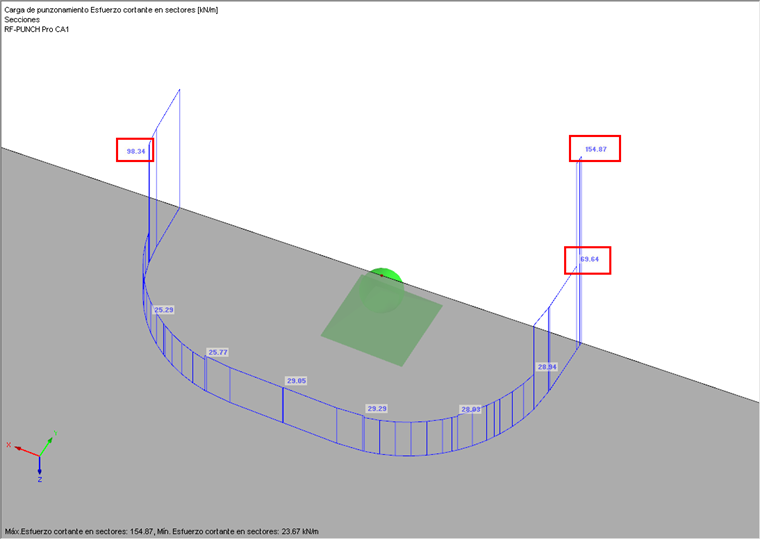

Si los resultados en el perímetro de control crítico están influenciados por singularidades, puede seleccionar el factor de aumento de carga ß usted mismo. Puede mostrar el "Esfuerzo cortante en sectores" en el navegador de resultados de los resultados de RF-PUNCH Pro (figura 01). El valor máximo de todos los sectores se usa para determinar el factor ß.

También puede encontrar un artículo que describe el factor de incremento de carga ß en nuestra base de datos de conocimientos.

Ahora puede estimar según la práctica de la ingeniería si este valor se aplica o no para la determinación del factor de aumento de carga. Si no es así, puede evaluar la distribución del esfuerzo cortante en los sectores (ver figura 01) y determinar el factor de aumento de carga ß usted mismo (el valor promedio del sector considerado/valor promedio sobre todo el perímetro de control).

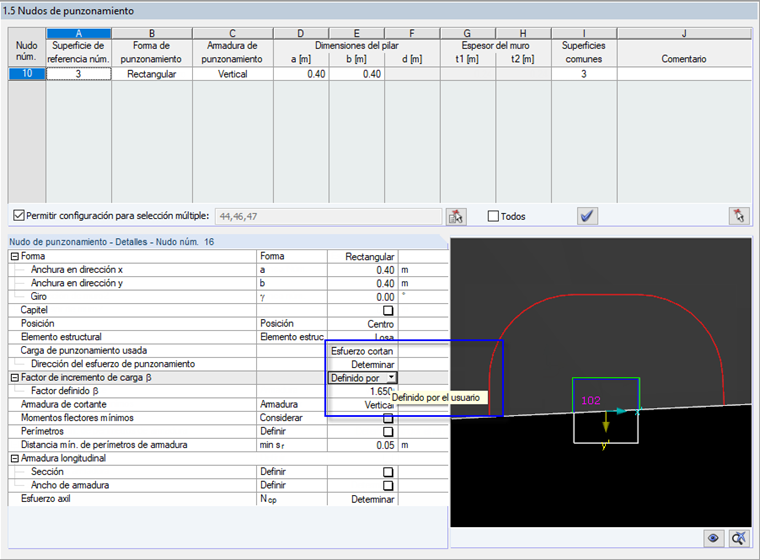

En la ventana de entrada "1.5 nudos de punzonamiento" de RF-PUNCH Pro, puede especificar directamente el factor de aumento de carga ß. Ver imagen 02. Por lo tanto, puede evitar los valores resultantes de una singularidad especificando individualmente el factor de aumento de carga β.

Lo siguiente es importante:
El programa no puede proporcionar un control automático para esto. Estos puntos siempre deben ser controlados y evaluados individualmente por el ingeniero.
