Какая функция формы используется в RFEM?

Ответ

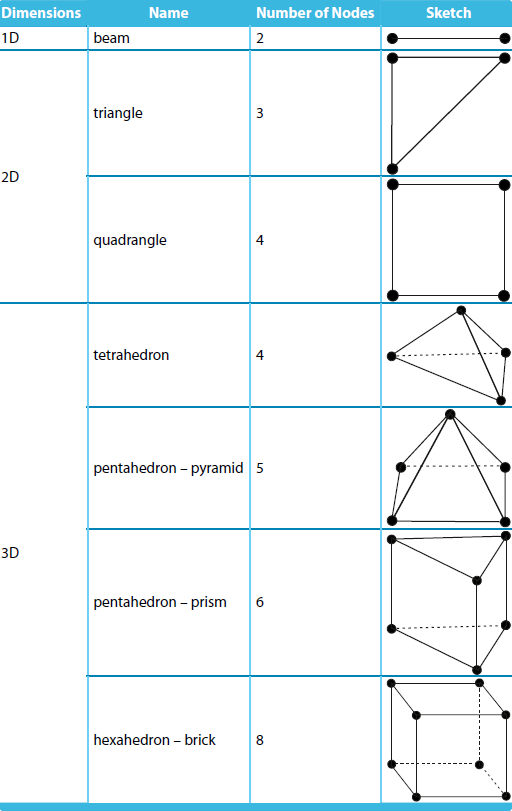

Типы конечных элементов, используемые в RFEM, приведены в следующей таблице. Они выбираются автоматически
по программе в зависимости от ситуации.

Тип элемента Описание элемента

1D: элемент балки элемент с вращательными степенями свободы

2D: элемент плиты Линн-Дхиллон; MITC3; MITC4 - используется в случае нелинейного расчета
2D: элемент стены со стабилизированными модами нулевой энергии
2D: элемент оболочки элемент оболочки = элемент плиты + элемент стены

3D: твердый элемент элемент с вращательными степенями свободы; элемент без вращения степени свободы (с или без дополнительных функций формы)
газовый элемент
контактный элемент

Процедура интеграции

Для членов аналитическая интеграция используется для линейных случаев, в то время как в нелинейной
точечная гауссова квадратура используется вдоль луча. Для нелинейных случаев следующее правило интегрирования
используется в сечении: Квадратура Гаусса 2 × 2 для четырехугольников и 4-точечная селективная редуцированная
правило интегрирования для треугольников (3 балла для 𝜖x, 𝜖y и 1 балл для 𝛾xy).

В элементах пластины аналитическая интеграция используется всегда, когда это возможно (в элементе Линн-Диллона или в
треугольный элемент). В других случаях в элементе используется составная квадратура Гаусса 2 × 2
плоскость (четырехугольники). В твердых телах составная квадратура Гаусса 2 × 2 × 2 используется в шестигранниках.
Сокращенное одноточечное интегрирование используется для некоторых конкретных терминов, чтобы избежать численных проблем.

Остановимся на интегрировании в пластинах по толщине, которое основано на квадратуре Гаусса – Лобатто. Квадратура Гаусса – Лобатто является квадратурой Гаусса, в которой граничные точки
вынуждены также быть точками интегрирования, что позволяет точную оценку напряжений на слое
интерфейсы в случае многослойных плит. В случае линейного расчета, три точки интегрирования
используется на слой. При нелинейном расчете на пластине используются девять точек интегрирования (нелинейные
расчет позволяет только один слой).

Ключевые слова

Функция формы Заключительный элемент
