FAQ 002960 PL

17. kwietnia 2019

Markus Baumgärtel Obliczenia RFEM RSTAB

Która funkcja kształtu jest używana w programie RFEM?

Odpowiedź

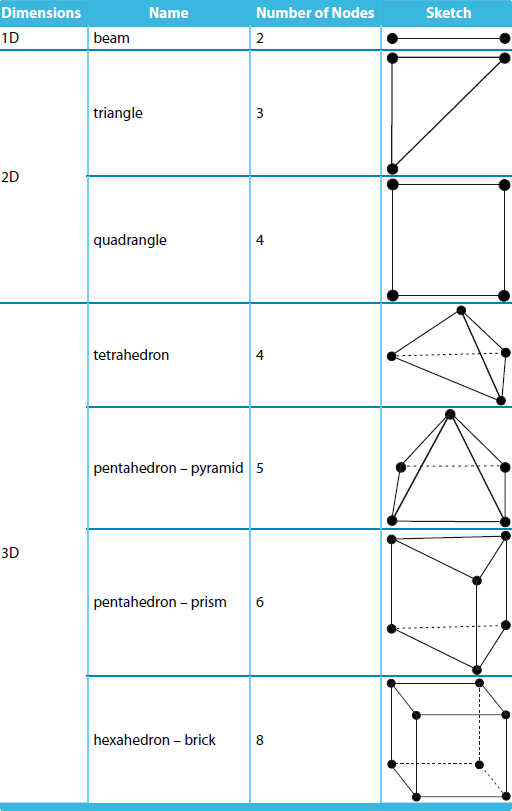

Typy elementów skończonych używane w programie RFEM podano w poniższej tabeli. Są wybierane automatycznie
według programu w zależności od sytuacji.

Typ elementu Opis elementu

1D: element belki element z obrotowymi stopniami swobody

2D: element płytowy Lynn – Dhillon; MITC3; MITC4 - używany w przypadku obliczeń nieliniowych
2D: element ścienny ze stabilizowanymi trybami zerowej energii
2D: element powłoki element powłoki = element płytki + element ściany

3D: element stały element z obrotowymi stopniami swobody; element bez rotacji stopnie swobody (z dodatkowymi funkcjami kształtu lub bez)
element gazowy
element kontaktowy

Procedura integracji

Dla członków integracja analityczna jest używana dla przypadków liniowych, podczas gdy dla ustawienia nieliniowego dwa
punkt Kwadratura Gaussa jest używana wzdłuż belki. Dla przypadków nieliniowych obowiązuje następująca reguła integracji
jest używany w przekroju: 2 × 2 kwadratura Gaussa dla czworokąta i 4-punktowa selektywna redukcja
reguła integracji dla trójkątów (3 punkty dla 𝜖x, 𝜖y i 1 punkt dla 𝛾xy).

W elementach płytowych integracja analityczna jest stosowana zawsze, gdy jest to możliwe (w elemencie Lynn-Dhillon lub w
trójkątny element). W innych przypadkach w elemencie stosuje się złożoną kwadraturę Gaussa 2 × 2
samolot (czworoboki). W ciałach stałych w sześcianach stosuje się kompozytową kwadraturę Gaussa 2 × 2 × 2.
Zredukowana integracja jednopunktowa jest używana dla niektórych określeń, aby uniknąć problemów numerycznych.

Skupmy się na integracji w płytach ze względu na ich grubość, która jest oparta na kwadraturze Gaussa-Lobata. Kwadratura Gaussa-Lobatto jest kwadraturą Gaussa, w której punkty graniczne
zmuszone są również do punktów integracji, które umożliwiają dokładną ocenę naprężeń na warstwie
interfejsy w przypadku płyt wielowarstwowych. W przypadku obliczeń liniowych są trzy punkty integracji
używane na warstwę. W obliczeniach nieliniowych w płycie stosuje się dziewięć punktów całkowania (nieliniowych
obliczenie pozwala tylko na jedną warstwę).

Słowa kluczowe

Funkcja kształtu Końcowy element
