Расчет крайних и внутренних балок: Создание нагрузок и области их применения

В дополнительном модуле RX‑TIMBER есть функция «Балка на краю». Что именно делает эта опция?

Ответ:

Эта опция позволяет определить, следует ли рассчитывать краевую или внутреннюю балку, расположенную между отдельными пролетами. Hierbei unterscheidet sich der Lastansatz wie folgt:

q_{k} = q_{k'} \cdot a \cdot k

a	Шаг балок или стропил
k	Коэффициент нагрузки для эффекта непрерывности
q_k'	Нагрузка на поверхность в кН/м²

внутренняя балка

q_{k} = q_{k'} \cdot (\frac{a}{2} + ü) \cdot k

a	Шаг балок или стропил
ü	Свес кровли на фронтоне
k	Коэффициент нагрузки для эффекта непрерывности
q_k'	Нагрузка на поверхность в кН/м²

крайняя балка

Die Anzusetzende Einzugsfläche kann Bild 02 entnommen werden.

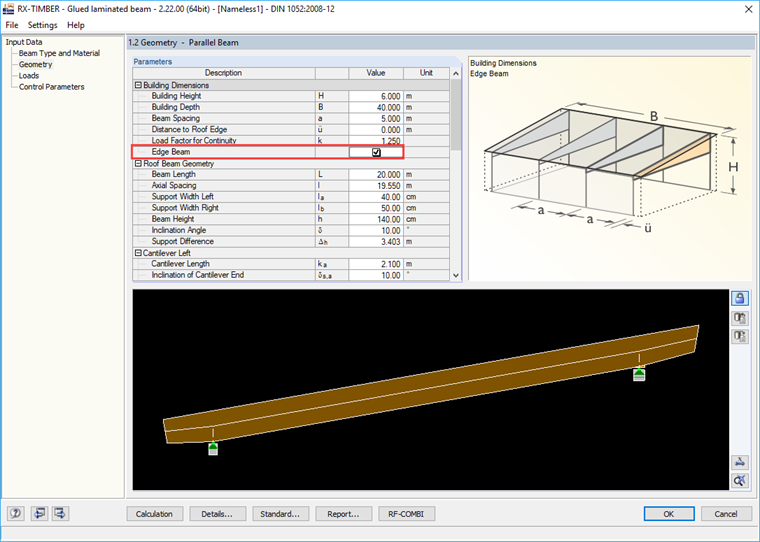

Определение краевой балки в клееной балке RX-TIMBER

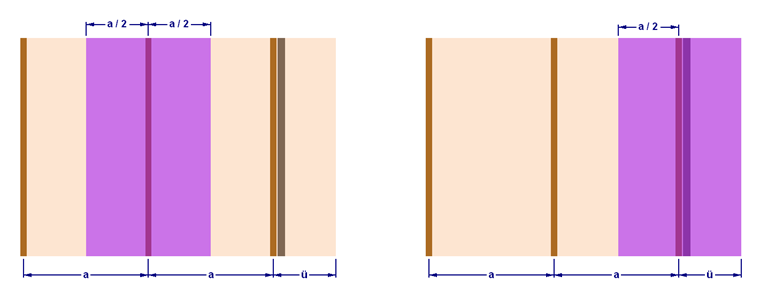

Зона приложения нагрузки на внутреннюю балку (слева) и краевую балку (справа)
