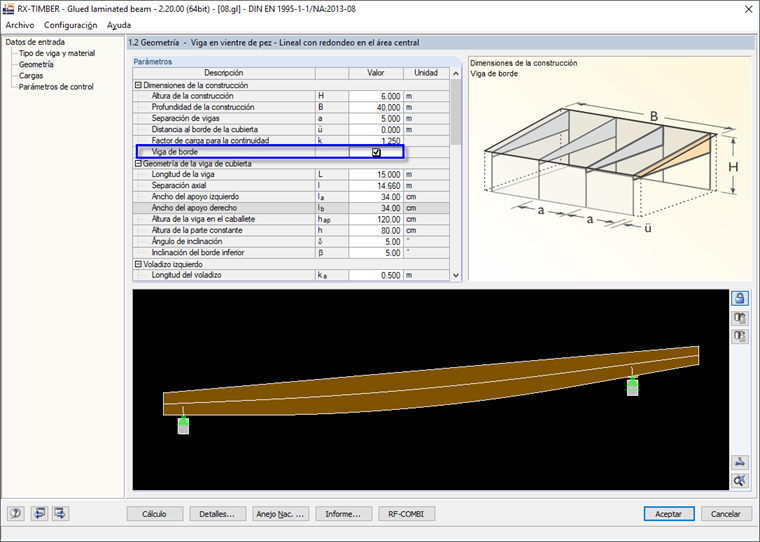

El módulo RX-TIMBER contiene la función llamada "Viga de borde". ¿Qué hace exactamente esta opción?

Respuesta

Con esta opción se puede determinar si se debe calcular una viga de borde o una viga interior que esté colocada entre dos paneles individuales. La carga de cálculo difiere como a continuación:

Viga interior:
${\mathrm q}_{\mathrm k}\;=\;{\mathrm q}_{\mathrm k'}\;\cdot\;\mathrm a\;\cdot\;\mathrm k$

Viga de borde:
${\mathrm q}_{\mathrm k}\;=\;{\mathrm q}_{\mathrm k'}\;\cdot\;\left(\frac{\mathrm a}2\;+\;\mathrm ü\right)\;\cdot\;\mathrm k$

a = distancia entre vigas o cabios
ü = voladizo de la cubierta en el hastial
k = factor de carga para el efecto continuo
pk' = carga superficial en kN/m²

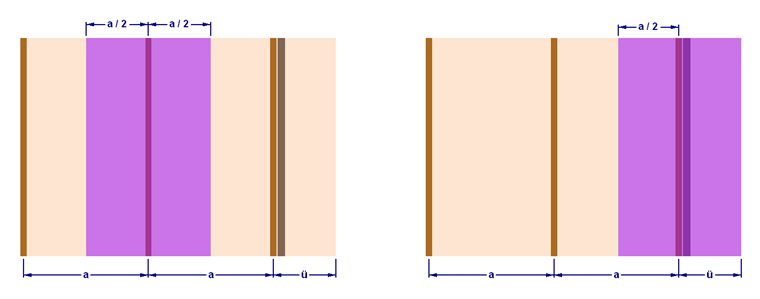

El área de aplicación se muestra en la figura 02.
