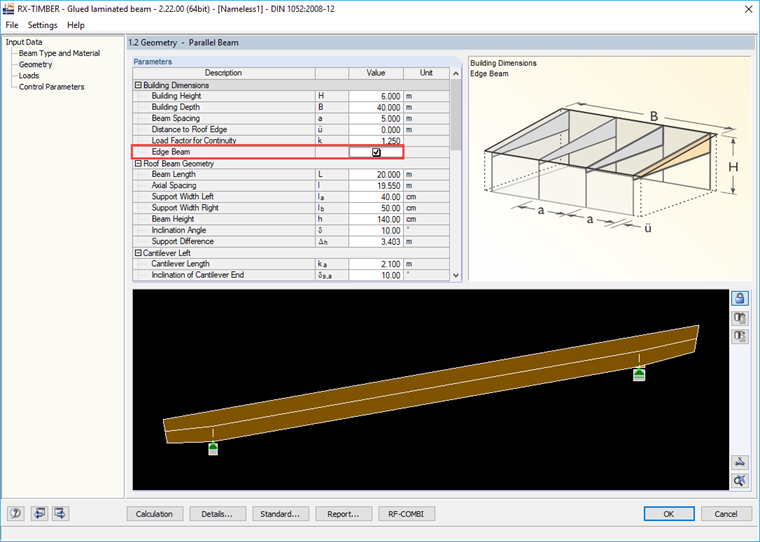

RX-TIMBER模块中提供了“Edge Girder”功能。 该选项究竟是什么?

回答

通过此选项可以确定是在设计中设计了边界杆件还是在各个板之间设置了内部支座。 荷载方法的不同之处如下:

内梁:
${\mathrm q}_{\mathrm k}\;=\;{\mathrm q}_{\mathrm k'}\;\cdot\;\mathrm a\;\cdot\;\mathrm k$

边梁:
${\mathrm q}_{\mathrm k}\;=\;{\mathrm q}_{\mathrm k'}\;\cdot\;\left(\frac{\mathrm a}2\;+\;\mathrm ü\right)\;\cdot\;\mathrm k$

a =梁或者椽子间距
ü=在山墙上的屋顶悬垂
k =连续作用的荷载系数
p k' =面荷载,单位为kN /m²

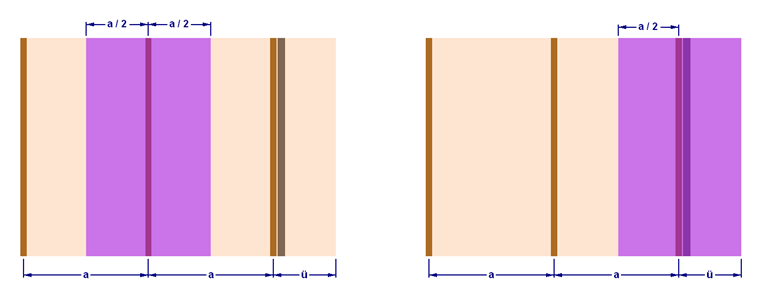

定义的进给面如图02所示。

关键词

重负荷 加载应用区域 边梁 内部载体 屋面悬垂
