Randträger- und Innenträgerbemessung: Lastansätze und Einzugsflächen

Im RX-HOLZ Modul gibt es die Funktion "Randträger". Was genau bewirkt diese Option?

Antwort:

Mit dieser Option wird festgelegt, ob bei der Bemessung ein Randträger bemessen wird oder ein Innenträger welcher zwischen den einzelnen Felder angeordnet ist. Hierbei unterscheidet sich der Lastansatz wie folgt:

qk = qk' · a · k

a

Träger bzw. Sparrenabstand

k

Lastbeiwert für Durchlaufwirkung

qk'

Flächenlast in kN/m²
Innenträger

qk = qk' · a2 + ü · k

a

Träger bzw. Sparrenabstand

ü

Dachüberstand am Giebel

k

Lastbeiwert für Durchlaufwirkung

qk'

Flächenlast in kN/m²
Randträger

Die Anzusetzende Einzugsfläche kann Bild 02 entnommen werden.

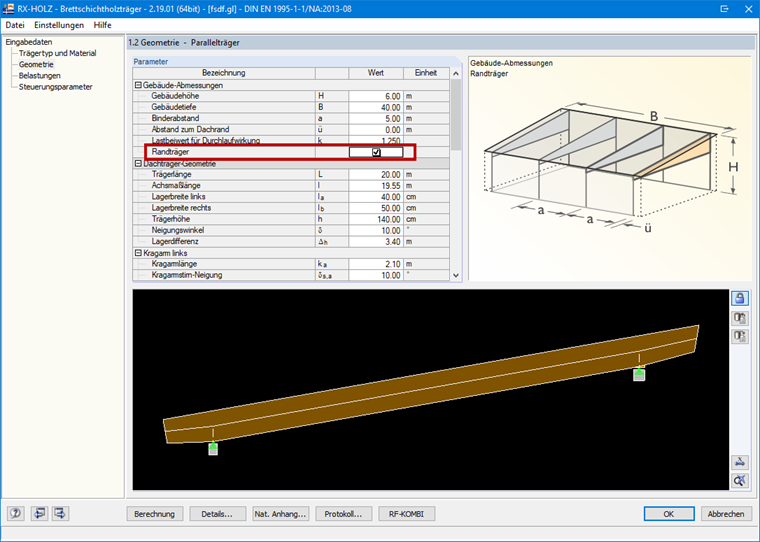

Definition eines Randträgers in RX-HOLZ BSH
Definition eines Randträgers in RX-HOLZ BSH

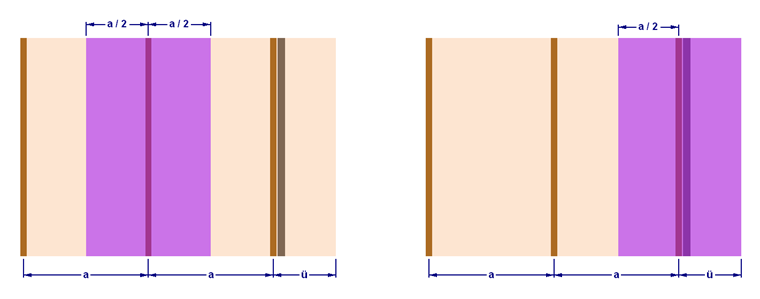

Lasteinzugsfläche eines Innenträger (links) und eines Randträger (rechts)
Lasteinzugsfläche eines Innenträger (links) und eines Randträger (rechts)
