Dimensionamento de vigas de borda e vigas interiores: Introduções de carga e áreas de aplicação

O módulo adicional RX-TIMBER está equipado com a função "Edge Beam". O que faz exatamente esta opção?

Resposta:

Esta opção permite determinar se é para dimensionar uma viga de borda ou uma viga interior disposta entre os vãos individuais. Hierbei unterscheidet sich der Lastansatz wie folgt:

q_{k} = q_{k'} \cdot a \cdot k

a	Espaçamento de vigas ou coberturas
k	Fator de carga para efeito de continuidade
q_k'	Carga de superfície em kN/m²

viga interior

q_{k} = q_{k'} \cdot (\frac{a}{2} + ü) \cdot k

a	Espaçamento de vigas ou coberturas
ü	Saliência da cobertura na empena
k	Fator de carga para efeito de continuidade
q_k'	Carga de superfície em kN/m²

viga de borda

Die Anzusetzende Einzugsfläche kann Bild 02 entnommen werden.

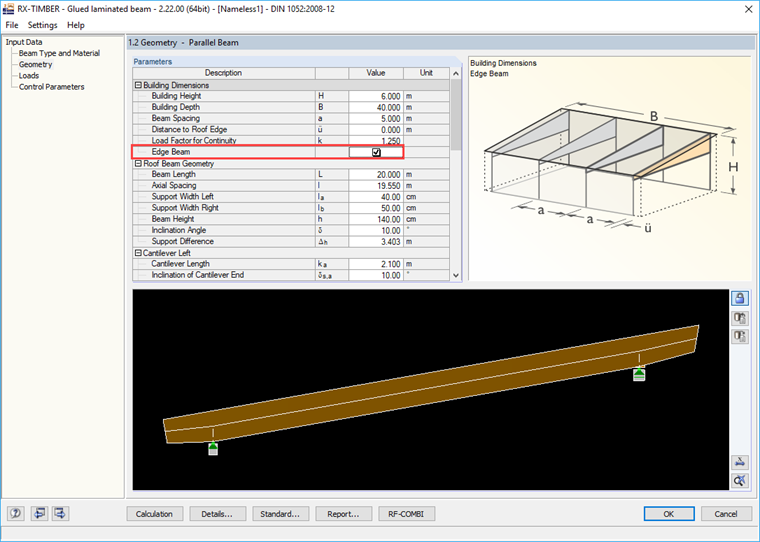

Definir viga de borda no RX-TIMBER Glued-Laminated Beam

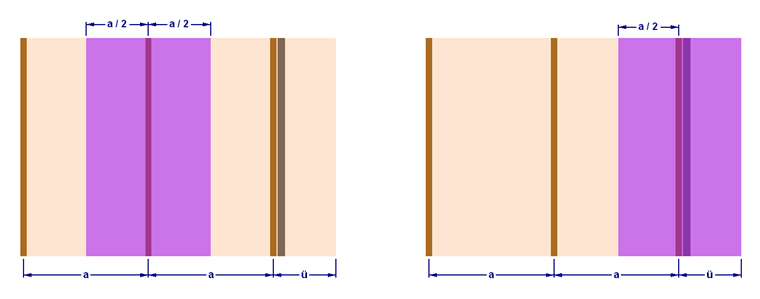

Carregar área de aplicação da viga interna (esquerda) e da viga de borda (direita)
