Posouzení okrajových a vnitřních nosníků: Zatížení a oblasti použití

Přídavný modul RX-TIMBER má funkci "Okrajový nosník". Co přesně tato možnost dělá?

Odpověď:

Tato volba umožňuje určit, zda se má mezi jednotlivými poli posuzovat okrajový nebo vnitřní nosník. Hierbei unterscheidet sich der Lastansatz wie folgt:

q_{k} = q_{k'} \cdot a \cdot k

a	Vzdálenost nosníků nebo krokví
k	Součinitel zatížení pro účinek spojitosti
q_k'	Zatížení na plochu v kN/m²

vnitřní nosník

q_{k} = q_{k'} \cdot (\frac{a}{2} + ü) \cdot k

a	Vzdálenost nosníků nebo krokví
ü	Přesah střechy na štítu
k	Součinitel zatížení pro účinek spojitosti
q_k'	Zatížení na plochu v kN/m²

krajní nosník

Die Anzusetzende Einzugsfläche kann Bild 02 entnommen werden.

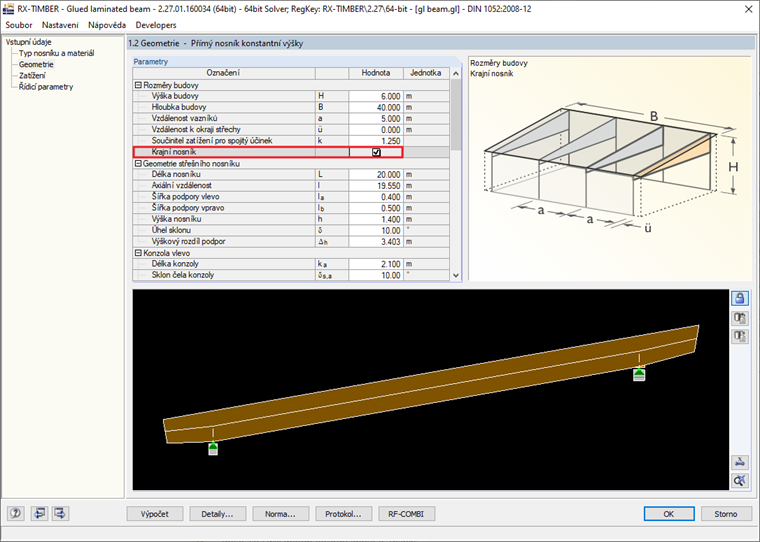

Zadání okrajového nosníku v RX-TIMBER Glued-Laminated Beam

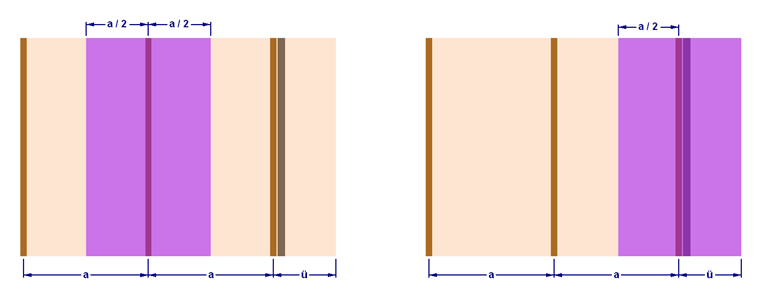

Oblast působení zatížení na vnitřní nosník (vlevo) a okrajový nosník (vpravo)
