Vérification des poutres au bord et des poutres intérieures : Introduction de charge et zones d'application

Que permet la fonction « Poutre au bord » disponible dans le module additionnel RX-TIMBER ?

Réponse:

Cette option permet de déterminer si une poutre au bord est calculée ou si une poutre intérieure est placée entre les panneaux individuels. L’application de charge diffère ainsi :

q_{k} = q_{k'} \cdot a \cdot k

a	Espacement des poutres ou des chevrons
k	Facteur de charge pour l'effet de continuité
q_k'	Charge surfacique en kN/m²

Poutre intérieure

q_{k} = q_{k'} \cdot (\frac{a}{2} + ü) \cdot k

a	Espacement des poutres ou des chevrons
ü	Débord de toiture au niveau du pignon
k	Facteur de charge pour l'effet de continuité
q_k'	Charge surfacique en kN/m²

Poutre au bord

La Figure 02 illustre la surface d’application à définir.

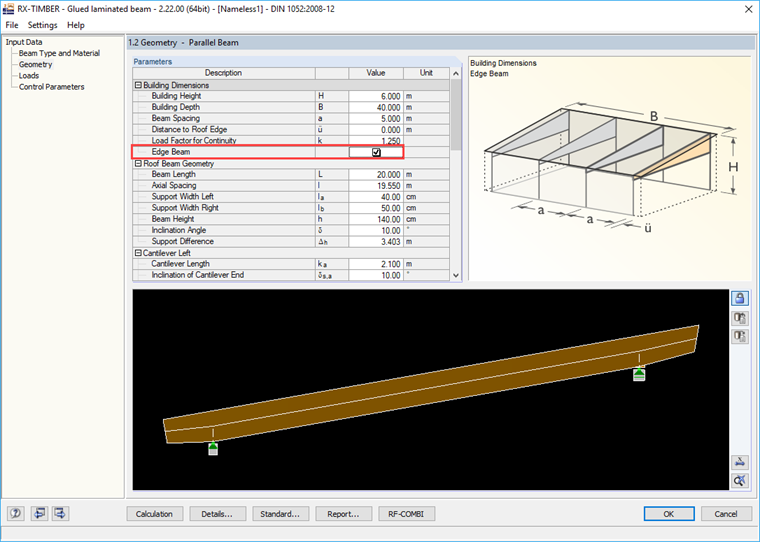

Définition d’une poutre de rive dans RX-TIMBER Glued-Laminated Beam

Définition d’une poutre au bord dans RX-TIMBER Glued-Laminated Beam

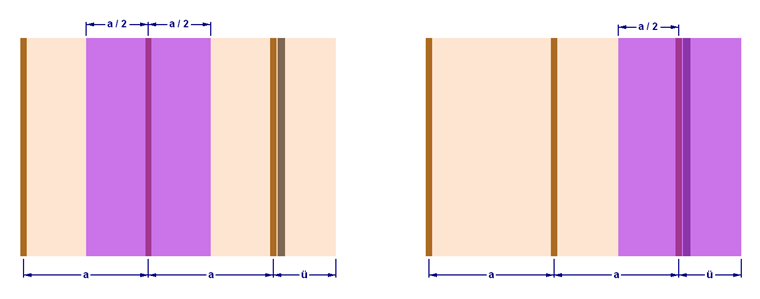

Zone d’application des charges de la poutre intérieure (à gauche) et de la poutre au bord (à droite)
