Wymiarowanie belek skrajnych i belek wewnętrznych: Wprowadzenie obciążeń i obszary zastosowania

Moduł dodatkowy RX‑TIMBER posiada funkcję "Edge Beam". Do czego dokładnie służy ta opcja?

Odpowiedź:

W tej opcji można określić, czy w obliczeniach ma być dana belka skrajna czy wewnętrzna, umieszczona między poszczególnymi przęsłami. Hierbei unterscheidet sich der Lastansatz wie folgt:

q_{k} = q_{k'} \cdot a \cdot k

a	Rozstaw belek lub krokwi
k	Współczynnik obciążenia dla wpływu ciągłości
q_k'	Obciążenie powierzchniowe w kN/m²

belka wewnętrzna

q_{k} = q_{k'} \cdot (\frac{a}{2} + ü) \cdot k

a	Rozstaw belek lub krokwi
ü	Występ dachu nad szczytem
k	Współczynnik obciążenia dla wpływu ciągłości
q_k'	Obciążenie powierzchniowe w kN/m²

belka skrajna

Die Anzusetzende Einzugsfläche kann Bild 02 entnommen werden.

Definiowanie krawędzi belki w RX-TIMBER Glued-Laminated Beam

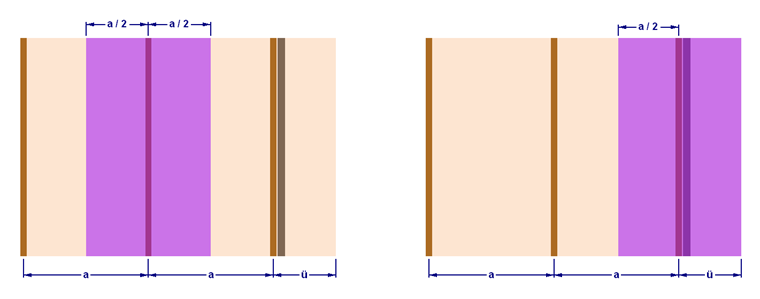

Obciążenie obszaru przyłożenia belki wewnętrznej (po lewej stronie) i belki krawędziowej (po prawej stronie)
