Verifica di travi perimetrali e travi interne: Introduzioni di carichi e aree di applicazione

Il modulo aggiuntivo RX‑TIMBER ha la funzione "Edge Beam". Cosa fa esattamente questa opzione?

Risposta:

Questa opzione consente di determinare se progettare una trave di bordo o una trave interna disposta tra le singole campate. Hierbei unterscheidet sich der Lastansatz wie folgt:

q_{k} = q_{k'} \cdot a \cdot k

a	Spaziatura trave o puntone
k	Coefficiente di carico per effetto di continuità
q_k'	Carico della superficie in kN/m²

trave interna

q_{k} = q_{k'} \cdot (\frac{a}{2} + ü) \cdot k

a	Spaziatura trave o puntone
ü	Sporgenza della copertura sul timpano
k	Coefficiente di carico per effetto di continuità
q_k'	Carico della superficie in kN/m²

trave di bordo

Die Anzusetzende Einzugsfläche kann Bild 02 entnommen werden.

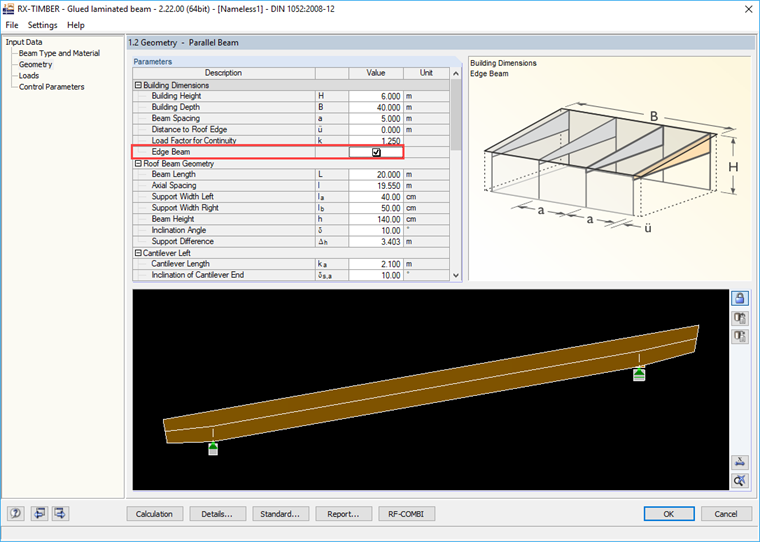

Definizione della trave sul bordo in RX-TIMBER Glued-Laminated Beam

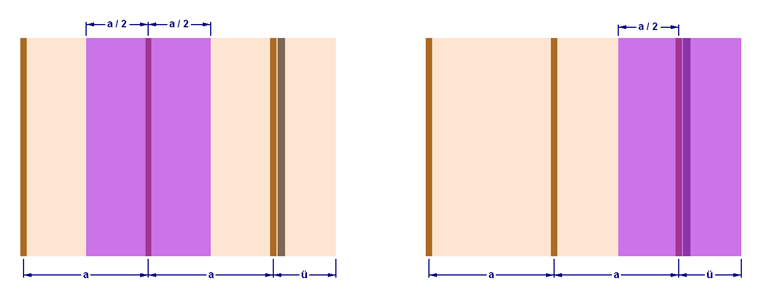

Area di applicazione del carico della trave interna (a sinistra) e della trave del bordo (a destra)
