Сколько делений должен иметь стержень для расчета в RFEM, чтобы получить точные результаты?
Ответ:
На данный вопрос невозможно дать общий ответ, поскольку он зависит от конструктивной системы. В программе RFEM необходимо учитывать несколько делений.

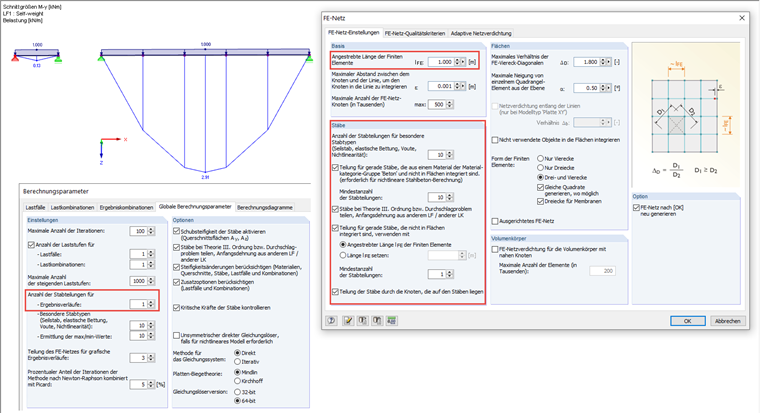

Деления стержней для значений результатов можно создать с помощью «Вставить» → «Данные модели» → «Деления стержней». Благодаря такому разделению внутренние силы стержней могут отображаться, например, в промежуточных точках таблиц результатов RFEM. Графическое отображение результатов не изменится.
Разделение графической диаграммы результатов и определение экстремального значения можно отобразить и контролировать в настройках сетки КЭ (см. Рисунок 01).
Для канатов, фундаментов, конических стержней или стержней с пластическими свойствами можно указать количество внутренних делений. Они приводят к реальному разделению стержня промежуточными узлами. Однако, если стержень расположен на граничной линии поверхности или если заданная линия имеет измельчение сетки КЭ, спецификация не действует.
Опция активации деления стержней для расчета больших деформаций или посткритического расчета позволяет разделить также балки для расчета по расчету больших деформаций по промежуточным узлам, чтобы эти стержни рассчитывались с более высокой точностью. Количество делений стержней берется из текстового поля выше.
При использовании деления даже для прямых стержней, которые не интегрированы в поверхности, узлы КЭ создаются на всех свободных стержнях и учитываются в расчетах по линейному статическому расчету и расчету второго порядка. Длина КЭ либо определяется общей целевой длиной lFE в разделе «Основные» диалогового окна, либо вводится вручную.
Возможность использовать деление для стержней с лежащими на них узлами создает узлы КЭ в тех местах стержня, где лежат конечные узлы других стержней, без наличия каких -либо соединений между этими стержнями.
