¿Cuántas divisiones debe tener una barra para el cálculo en RFEM de forma que obtenga resultados precisos?

Respuesta

No es posible responder generalmente a esta pregunta, ya que depende del sistema. Hay varias divisiones para considerar en RFEM.

1. Divisiones de la barra para las tablas de resultados
Puede crear las divisiones de la barra para los valores resultantes utilizando el menú "Insertar > Datos del modelo > Divisiones de barras". Esta división garantiza que, p. ej. en las tablas de resultados de RFEM, los esfuerzos internos de las barras también se pueden mostrar en puntos intermedios. La salida gráfica no ve afectada.


2. Divisiones de barras

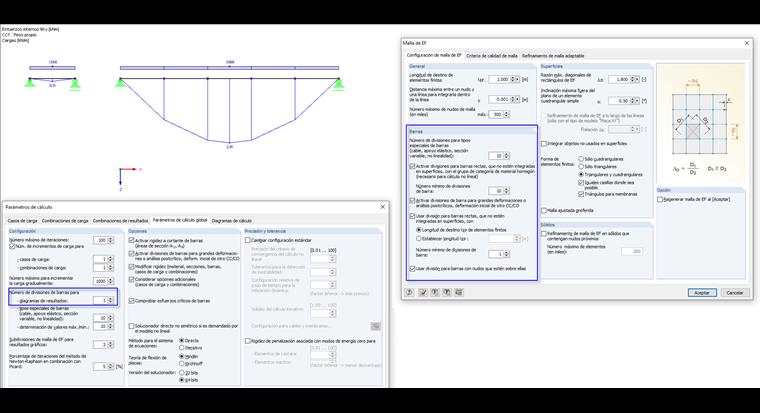

Las divisiones para el diagrama de resultados gráfico y la determinación del valor extremo se puede ver e influir en la configuración de la malla de EF (ver figura 01).

Para cables, cimentaciones y barras de sección variable o barras con propiedades plásticas, puede especificar el número de divisiones internas. Lo que conlleva a una división real de la barra mediante nudos intermedios. Sin embargo, si una barra está dispuesta en la línea de contorno de una superficie o si la línea de definición tiene un refinamiento de malla de EF, la especificación no tiene ningún efecto.

Seleccione la opción "Activar divisiones internas de barras para grandes deformaciones..." para dividir también las vigas mediante nudos internos para el cálculo según el análisis de largas deformaciones de forma que esas barras se calculen con mayor precisión. Se toma el número de divisiones de barra en el campo de entrada anterior.

Si utiliza la división incluso para barras rectas, que no están integradas en las superficies, los nudos de EF se generan en todas las barras libres y se consideran para los cálculo según el análisis estático lineal y de segundo orden. La longitud de los elementos finitos está determinada por la longitud de destino lEF global configurada en la sección general del diálogo o se ha introducido manualmente.

Con la opción "Usar división de para barras con nudos que estén sobre ellas", RFEM genera nudos de EF en aquellos lugares de la barra donde se encuentran los nudos de extremo de otras barras, sin tener ninguna conexión existente entre esas barras.
