Combien de divisions doit comporter une barre afin d'obtenir des résultats exacts au terme du calcul dans RFEM ?

Réponse

Il n'existe pas de réponse universelle à cette question car elle dépend du système utilisé. Plusieurs divisions doivent être considérées dans RFEM.

1. Divisions de barre pour les tableaux de résultats
Les divisions de barre pour les valeurs de résultat peuvent être créées via « Insérer > Données du modèle > Divisions de barre ». Cette division garantit par exemple que les efforts internes des barres sont également affichés en des points intermédiaires dans les tableaux de résultats de RFEM. La sortie graphique reste la même.


2. Divisions de barre

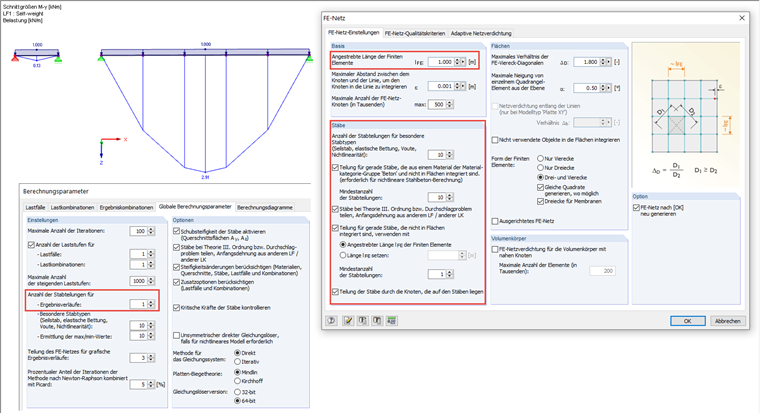

Les divisions pour le diagramme de résultat graphique et de la détermination des valeurs extrêmes peuvent être affichées et modifiées dans les paramètres du maillage EF (voir la Figure 01).

Vous pouvez spécifier le nombre de divisions internes des câbles, des fondations, des barres courbes ou avec des propriétés plastiques, ce qui mène à une vraie division de la barre par des nœuds intermédiaires. Néanmoins, si une barre est disposée sur une ligne de contour de surface, ou encore si la ligne de définition a un raffinement de maillage EF, le paramétrage n'a pas d'effet.

Sélectionnez l'option Activer les divisions de barre pour l'analyse post-critique ou des grandes déformations afin d'également diviser les poutres par nœuds intermédiaires pour le calcul selon l'analyse des grandes déformations, permettant ainsi un calcul plus précis. Le nombre de divisions de barre est déterminé par le champ d'entrée du dessus.

Si vous sélectionnez l'option Activer les divisions aussi pour les barres directes qui ne sont pas intégrées dans les surfaces, les nœuds EF seront générés sur toutes les barres libres et considérés pour le calcul linéaire statique et selon l'analyse du second ordre. La longueur des éléments finis est soit déterminée par la longueur visée globale lEF définie dans la section Général soit entrée manuellement.

L'option de division à l'aide de nœuds sur les barres permet de créer des nœuds EF aux emplacements de barre où sont situés les nœuds d'extrémité des autres barres, mais sans connexion entre les barres.

Mots-clés

Division de barre Distribution des efforts internes Barre de maillage EF
