问题
为了准确得到结果,杆件在RFEM中必须包含多少个分段?
回复:
由于结构问题,所以不能给出一个一般性的答案。 在RFEM中有几种需要考虑的技术问题。

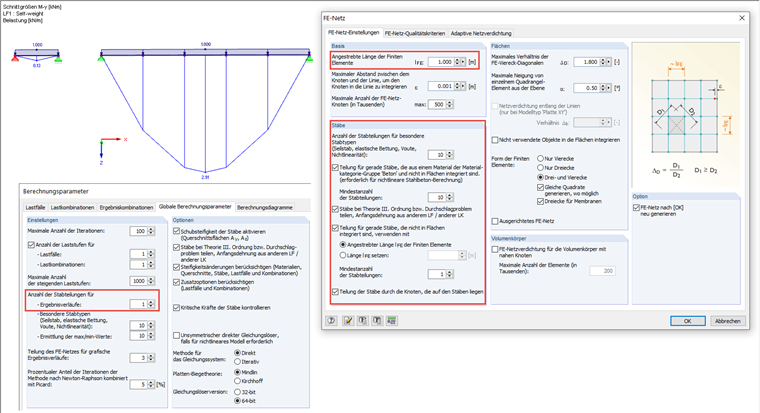

通过“插入”→“模型数据”→“杆件分段”可以创建结果值的杆件分段。 这种划分确保了杆件的内力也可以在例如RFEM结果表的中间点显示。 图形结果显示保持不变。
可以在有限元网格设置中显示和控制结果图的图形化部分和计算极值(见图01)。
对于索、弹性支座、变截面或具有塑性属性的杆件,您可以指定内部分段的数目。 这将导致通过中间节点对杆件进行真正划分。 但是如果一根杆件位于一个面的边界线位置,或者沿定义线进行了有限元网格细化,那么该规定则无效。
如果选择大变形或超临界分析时激活杆件分段选项,那么在大变形计算时类型为梁的杆件也会被中间节点划分,以便以更高的精度进行计算。 杆件分段的数目取决于上面输入栏中的值。
如果选择对未集成到面上的直杆件进行分段选项,那么将在所有自由杆件上生成有限元节点,并根据一阶和二阶分析进行计算。 有限元单元的长度取决于在对话框基本部分中设置的全局目标长度 lFE,或者手动输入。
使用对杆件上有节点的杆件进行分段选项,可以在该杆件上另两根杆件的末端节点所在的位置上创建有限元节点。
