Pergunta
Quantas divisões deve ter uma barra para obter resultados precisos ao realizar o cálculo no RFEM?
Resposta:
Não é possível dar uma resposta geral a esta questão, uma vez que depende do sistema estrutural. Existem várias divisões que podem ser consideradas no RFEM.
As divisões de barra para os valores de resultados podem ser criadas através de "Inserir" → "Dados do modelo" → "Divisões de barra". Esta divisão assegura que os esforços internos das barras também possam ser apresentados em pontos intermédios nas tabelas de resultados do RFEM, por exemplo. A visualização gráfica dos resultados permanece inalterada.

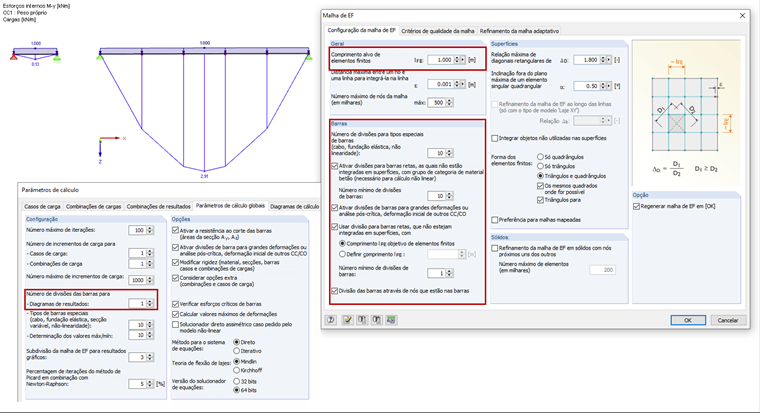

As divisões para o diagrama gráfico de resultados e a determinação do valor extremo podem ser visualizadas e controladas na configuração da malha de EF (ver Figura 01).
Para cabos, fundações elásticas, secções variáveis ou barras com propriedades plásticas, pode especificar o número de divisões internas. Estas resultam numa divisão real da barra através de nós intermédios. No entanto, se uma barra estiver disposta na linha de fronteira de uma superfície ou se a linha de definição tiver um refinamento de malha de EF, a especificação não terá efeito.
A opção de ativar as divisões de barra para grandes deformações ou análises pós-críticas permite dividir também as vigas para o cálculo de acordo com a análise de grandes deformações por nós intermédios, para que essas barras sejam calculadas com maior precisão. O número de divisões de barra é obtido a partir da caixa de texto acima.
Ao utilizar a divisão para barras retas que não estejam integradas nas superfícies, os nós de EF são gerados em todas as barras livres e considerados para cálculos de acordo com a análise geométrica linear e a análise de segunda ordem. O comprimento de EF é determinado pelo comprimento alvo lFE global na secção Geral da caixa de diálogo ou inserido manualmente.
Com a opção Divisão das barras através de nós que estão nas barras, os nós de EF são gerados nas posições da barra onde os nós de extremidade de outras barras estão localizados, sem qualquer ligação entre as barras.
