Ile prętów musi mieć pręt do obliczeń w programie RFEM, aby uzyskać dokładne wyniki?

Odpowiedź

Na to pytanie nie można odpowiedzieć globalnie, ponieważ zależy to od systemu. W programie RFEM należy uwzględnić kilka podziałów.

1. Podziały pręta dla tabel wyników
Podziały prętów można tworzyć dla wartości wyników za pomocą menu "Wstawić> Dane modelu", "Przegrupowania prętowe". " Podział ten gwarantuje, że z. Na przykład w tabelach wyników programu RFEM, w których siły wewnętrzne prętów mogą być wyświetlane w punktach pośrednich. Wyjście graficzne pozostaje niezmienione.


2. Podziały pręta

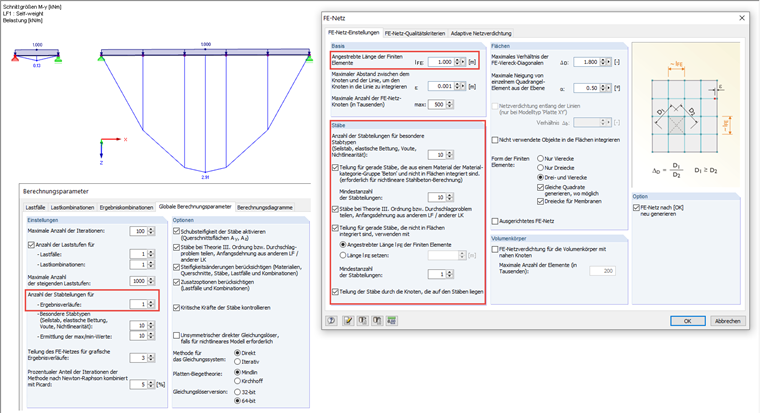

Podziały graficznego wykresu wyników i definiowanie wartości ekstremalnych można przeglądać i zmieniać w ustawieniach siatki ES (patrz Rysunek 1).

W przypadku kabli, fundamentów oraz prętów o zmiennym przekroju lub posiadających własności plastyczne można określić liczbę podziałów wewnętrznych. Powodują one rzeczywisty podział pręta za pomocą węzłów pośrednich. Ustawienie to nie jest uwzględniane, jeżeli pręt jest umieszczony na linii granicznej powierzchni lub zastosowano zagęszczenie siatki ES dla linii definicji.

Opcja Aktywować podziały wewn. prętów dla analizy dużych deformacji lub analizy postkrytycznej umożliwia również dzielenie belek za pomocą węzłów pośrednich w przypadku obliczeń według analizy dużych deformacji, w celu ich  uwzględnienia z większą dokładnością.  Liczba podziałów pręta jest określona w polu powyżej.

W przypadku zaznaczenia opcji Aktywować podział również dla prętów prostych niezintegrowanych z powierzchnią węzły ES zostaną wygenerowane na wszystkich wolnych prętach i uwzględnione w obliczeniach według liniowej analizy statycznej lub analizy drugiego rzędu. Długość elementów skończonych jest określana przez globalny rozmiar siatki lFE, zdefiniowany w sekcji okna dialogowego Ogólne, lub wprowadzana ręcznie.

Opcja Podzielić wg węzłów, znajdująca się w prętach, tworzy węzły ES w tych miejscach, w których węzły końcowe innych prętów leżą bez połączenia między prętami.
