Dotaz
Kolik dělení musí mít prut pro výpočet v programu RFEM, abych získal přesné výsledky?
Odpověď:
Na tuto otázku neexistuje obecná odpověď, protože závisí na systému. V programu RFEM je třeba zohlednit několik rozdělení.
Dělení prutů pro výsledné hodnoty je možné vytvořit pomocí nabídky "Vložit → Údaje o modelu →" Dělení prutů ". Toto rozdělení zajistí, že např. v tabulkách výsledků programu RFEM je možné zobrazit vnitřní síly prutů také na vnitřních bodech. Grafický výstup zůstane nedotčený.

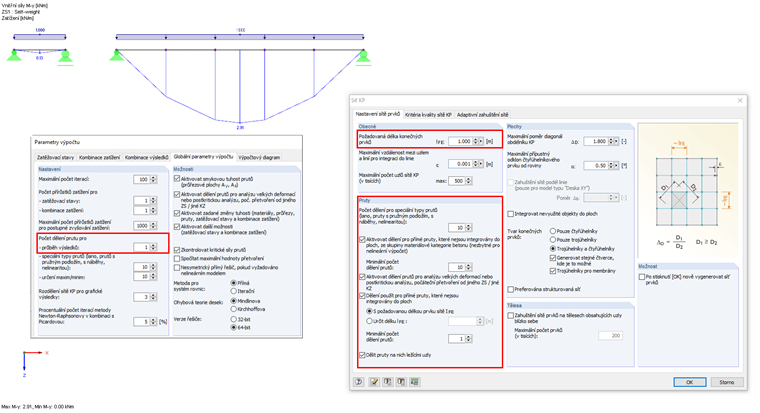

Dělení pro grafický průběh výsledků a stanovení extrémních hodnot je možné zobrazit a ovlivnit v nastavení sítě KP (viz Obrázek 01).
U lanových prutů, prutů s pružným podložím , s náběhy nebo plastickými vlastnostmi lze stanovit v této sekci interní dělení. Prut pak bude skutečně rozdělen na požadovaný počet částí mezilehlými uzly. Pokud je však prut umístěn na hraniční linii některé plochy nebo bylo pro zadávací linii definováno zahuštění sítě KP, nemá toto zadání žádný vliv.
Pomocí volby Aktivovat dělení prutů pro analýzu velkých deformací nebo postkritickou analýzu lze v případě výpočtu podle teorie III. řádu rozdělit pro větší přesnost mezilehlými uzly také nosníky. Počet dílů prutu se převezme ze zadání ve vstupním políčku výše.
Pokud se dělení provádí také u přímých prutů, které nejsou integrovány do ploch, vytvoří se na všech volných prutech uzly sítě KP a zohlední se při výpočtu podle analýzy I. nebo II. řádu. Délka KP se buď převezme z globální velikosti sítě KP v odstavci Základní informace, nebo se zadá ručně.
Pomocí možnosti "Dělit pruty na nich ležícími uzly" se vytvoří uzly sítě KP na těch místech prutů, kde leží koncové uzly ostatních prutů, aniž by existovalo spojení mezi pruty.
