Jak stanovím zatížení větrem na konstrukcích libovolného tvaru?

Odpověď

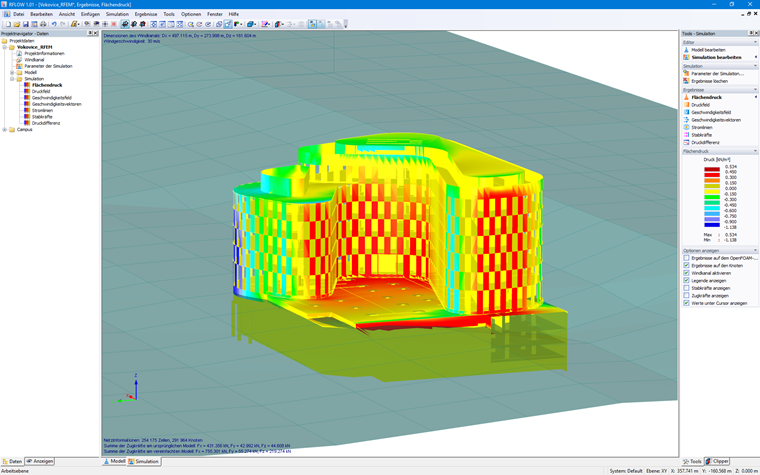

Nový samostatný program RWIND Simulation Vám nabízí možnosti pro simulaci proudění větru a generování zatížení větrem. Tyto možnosti je možné optimálně využít ve spojení s programem RFEM pro statické výpočty pomocí MKP resp. s programem RSTAB.

Zadávání
Přímý import modelů z programu RFEM resp. RSTAB umožňuje stanovit příslušné parametry analyzovaných směrů větru pomocí profilů větru v závislosti na výšce na základě normy pro zatížení větrem. Výsledkem jsou příslušné zatěžovací stavy s dalšími globálně definovanými parametry.

Bez programu RFEM resp. RSTAB je možné program RWIND Simulation spustit ručně. Z tohoto důvodu lze načíst data z vektorové grafiky STL.

Import terénu a budov prostředí do simulace ze souborů STL je také možný.

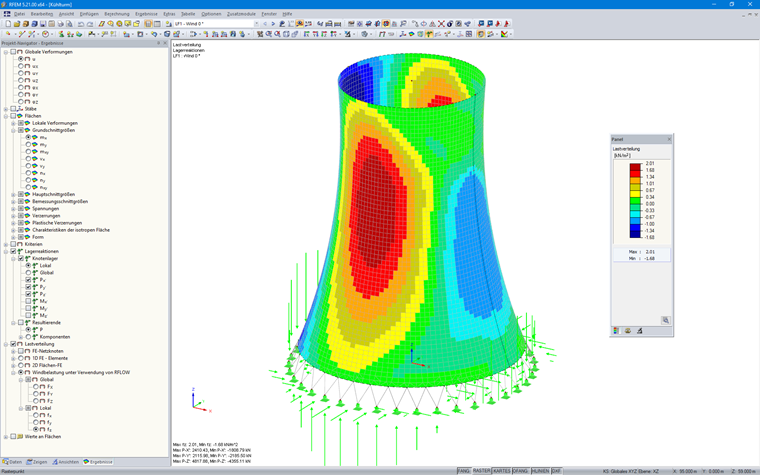

Na základě výměny dat mezi programy RFEM resp. RSTAB a RWIND Simulation bez problémů využijete výsledky analýzy proudění větru jako zatěžovací stavy ve Vašem obvyklém pracovním prostředí programu RFEM resp. RSTAB.

Funkce programu RWIND Simulation
  • 3D analýza nestlačitelného proudění pomocí řešičů OpenFoam,
  • přímý import modelu z programu RFEM či RSTAB nebo ze souborů STL,
  • snadné úpravy modelu pomocí funkce Drag & Drop a grafických nástrojů,
  • automatická korekce topologie modelu pomocí síťování Shrinkwrap,
  • možnost přidávat objekty z okolního prostředí (budovy, terén...),
  • rychlostní profily závislé na výšce v souladu s příslušnou normou,
  • modely turbulence k-epsilon a k-omega,
  • automatické síťování podle zvolené hloubky detailu,
  • paralelní výpočet s optimálním využitím výkonu vícejádrových počítačů,
  • výsledky během několika minut v případě simulací s malým rozlišením (do 1 milionu buněk),
  • výsledky během několika hodin v případě simulací se středním/vysokým rozlišením (1 až 10 milionů buněk),
  • grafické zobrazení výsledků na rovinách Clipper/Slicer (skalární a vektorová pole),
  • grafické zobrazení a animace linií proudění.
