如何计算任意形状结构的风荷载?

回答

新的独立程序RWIND Simulation为您提供了风荷载模拟和生成风荷载的选项。 选项可以与有限元结构分析软件RFEM或杆件结构分析软件RSTAB一起优化使用。

输入
您可以直接从RFEMRSTAB中导入模型,来确定要计算的风向的相关参数,并使用随高度变化的风廓线来进行分析。 这将使相应的荷载工况具有全局定义的参数。

您也可以在不安装RFEM或RSTAB的情况下手动运行RWIND Simulation 。 此外,还可以从STL矢量图中导入数据。

也可以从STL文件中将地形和环境建筑物导入到模拟中。

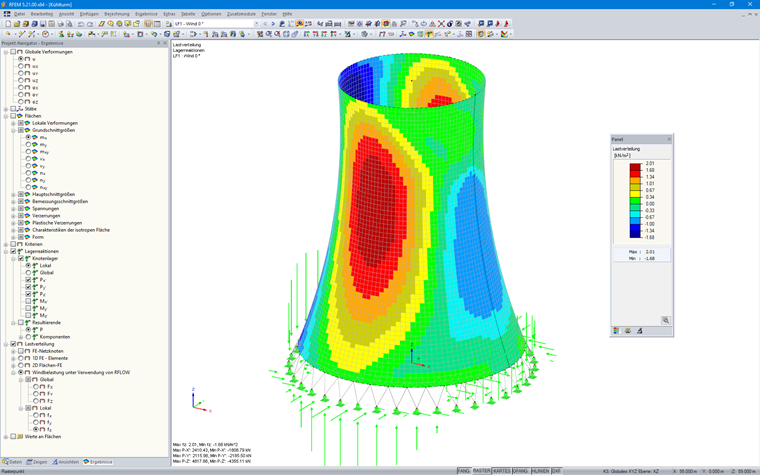

通过在RFEM或RSTAB与RWIND Simulation之间的数据交换数据,您可以轻松地将风荷载分析的结果作为荷载工况使用在通常的RFEM或RSTAB工作环境中。

RWIND Simulation的功能
  • 模拟采用OpenFOAM提供的不可压缩流体模型
  • 支持从RFEM和RSTAB或STL文件直接导入模型
  • 使用拖放和图像调整工具就可以轻松修改模型
  • 通过"Shrink Wrap网格划分技术"自动修正模型拓扑
  • 任意在环境中添加对象(建筑物,地形等)
  • 按照规范标准定义随高度相关的风速
  • K-epsilon和K-ω湍流模型
  • 根据选定的精度自动进行网格划分
  • 采用并行计算,最佳利用多核计算机的性能
  • 只需几分钟即可得出标准精度的模拟结果(1百万个单元网格)
  • 只需几小时即可得出高精度模拟结果(1百万到1000万个单元网格)

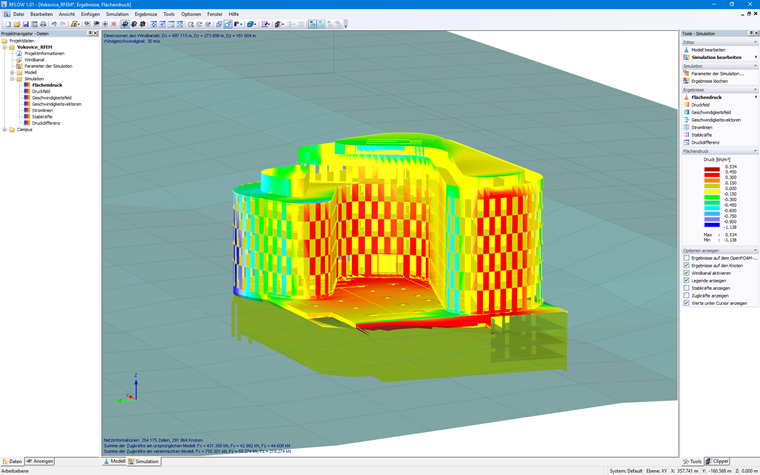

  • Clipper/Slicer平面上的结果图形显示(标量场和向量场)
  • 风荷载流线图形显示以及流线型动画模拟
