Resposta:
O novo programa autónomo RWIND Simulation oferece-lhe as opções para a simulação de vento e para a geração de cargas de vento. As opções podem ser utilizadas de forma ideal em conjunto com o software de cálculo estrutural de elementos finitos RFEM ou o software de estruturas reticuladas e pórticos RSTAB.
Entradas
A importação direta de modelos do RFEM ou do RSTAB permite determinar os parâmetros relevantes para as direções do vento a analisar com perfis de vento dependentes da altura de acordo com a norma de vento. Isto resulta nos casos de carga correspondentes com outros parâmetros definidos globalmente.
O RWIND Simulation também pode ser executado manualmente sem o RFEM ou o RSTAB. Por este motivo, os dados podem ser importados a partir de gráficos de vetores STL.
A importação de terrenos e edifícios envolventes para a simulação também é possível a partir de ficheiros STL.

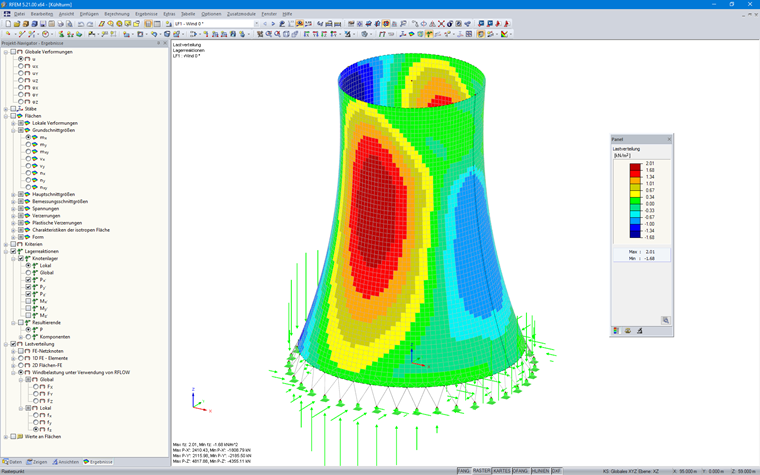

Ao trocar dados entre o RFEM ou o RSTAB e o RWIND Simulation , pode utilizar facilmente os resultados da análise de vento como casos de carga no seu habitual ambiente de trabalho do RFEM ou do RSTAB.
Funções do RWIND Simulation
- Análise 3D de fluxos de ar incompressíveis com os solucionadores OpenFoam
- Importação direta de modelos de ficheiros RFEM/RSTAB ou STL
- Alteração simples do modelo com a função Arrastar e largar e as ajudas de ajustamento gráfico
- Correções automáticas da topologia do modelo com malhas shrink-wrapping
- Opção para adicionar objetos envolventes (edifícios, terreno, ...)
- Perfis de velocidade dependentes da altura de acordo com a norma
- Modelos de turbulência K-epsilon e K-omega
- Ajustamento automático das malhas à profundidade de detalhe selecionada
- Cálculo paralelo com aproveitamento otimizado das capacidades de desempenho de computadores com processadores multinúcleo
- Resultados em poucos minutos para simulações de baixa resolução (até 1 milhão de células)
- Resultados em poucas horas para simulações com resolução média/alta (1–10 milhões de células)

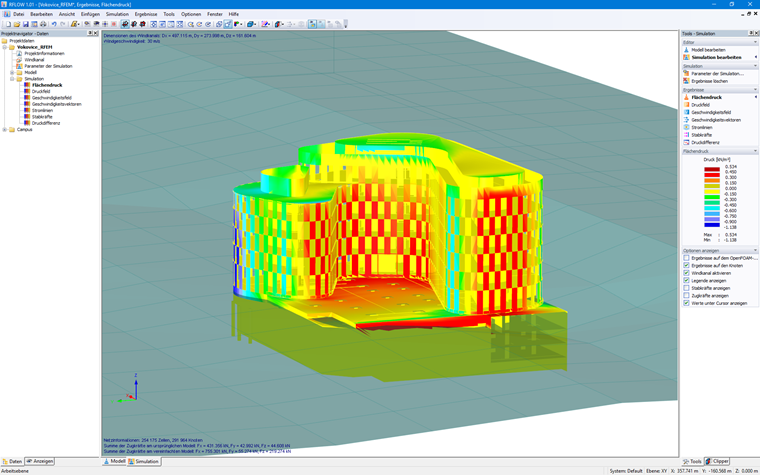

- Representação gráfica dos resultados nos planos Clipper/Slicer (campos escalares e vetoriais)
- Representação gráfica de linhas de fluxo assim como animações de linhas de fluxo
